| 产品名称： | 进口穿透式刀闸阀 | 产品型号： | NKDZB37X |
| 公称通径 | DN50~DN400 | 连接方式 | 对夹式、法兰式、梅花式 |
| 开关方式 | 手轮，涡轮，气动，电装，液动，电液动，链轮盘 | ||
| 工作压力 | 10Bar~25Bar | 阀杆形式 | 明杆/ 暗杆( 手轮) |
| 适用温度： | -40℃~+165℃ | 填料材质 | 芳纶，高水基，四氟，橡胶、石墨 |
| 泄漏测试 | 泡沫测试 | 密封材质 | NBR, EPDM,FKM,PTFE( 不做密封测试 ), 金属密封 |
| 阀体材质： | WCB,GGG40,CF8,CF8M,CF3,CF3M | 闸板材质 | F55, F53,2205, SS310, SS316L,SS316, SS304 |
| 适用介质： | 适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工、食品等领域 | ||
| 测试压力 | 1.5倍的最大工作压力 | 生产厂家 | 美国NICO尼科工业 |

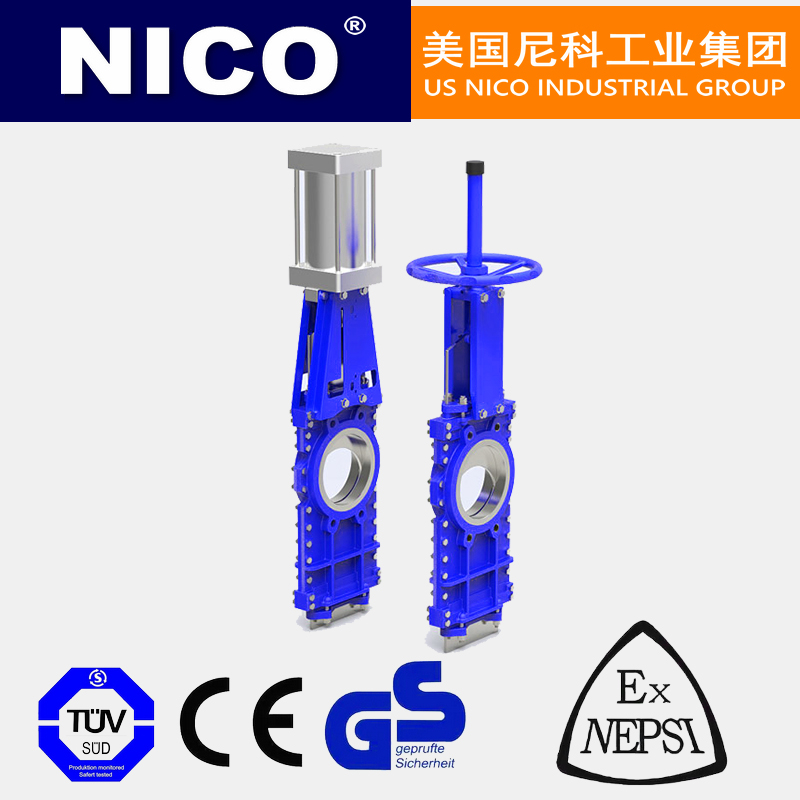

美国尼科NICO进口穿透式气动插板阀是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口， 通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作，阀腔与闸板间隙较小，不会随着闸板移动而把介质停留在阀腔中。密封阀座为活动结构设计，有防腐和自动补偿功能，因而寿命更长，在关闭和开并启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质的特点，安装时不受角度限制，操作方便能随时调整尺度，此结构彻底解决了阀门在水平、任何角度或垂直安装管线不卡物料。
适用介质 : 适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质，特别使用于颗粒，粉尘类的介质。

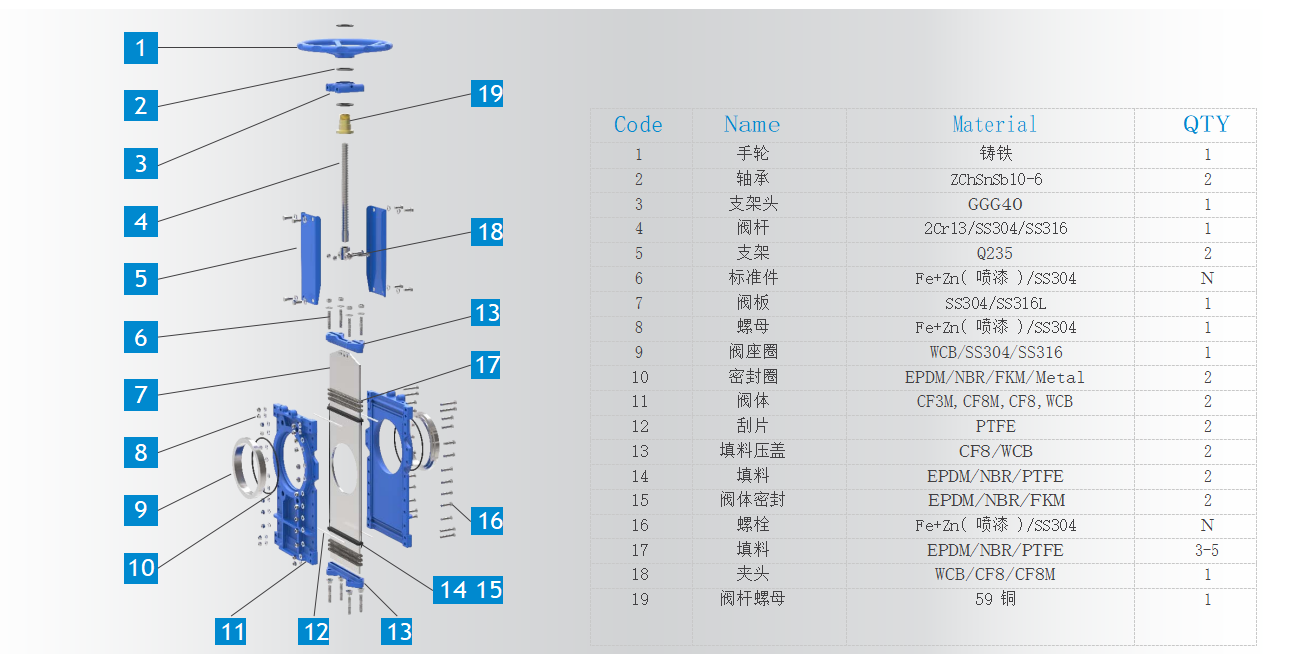

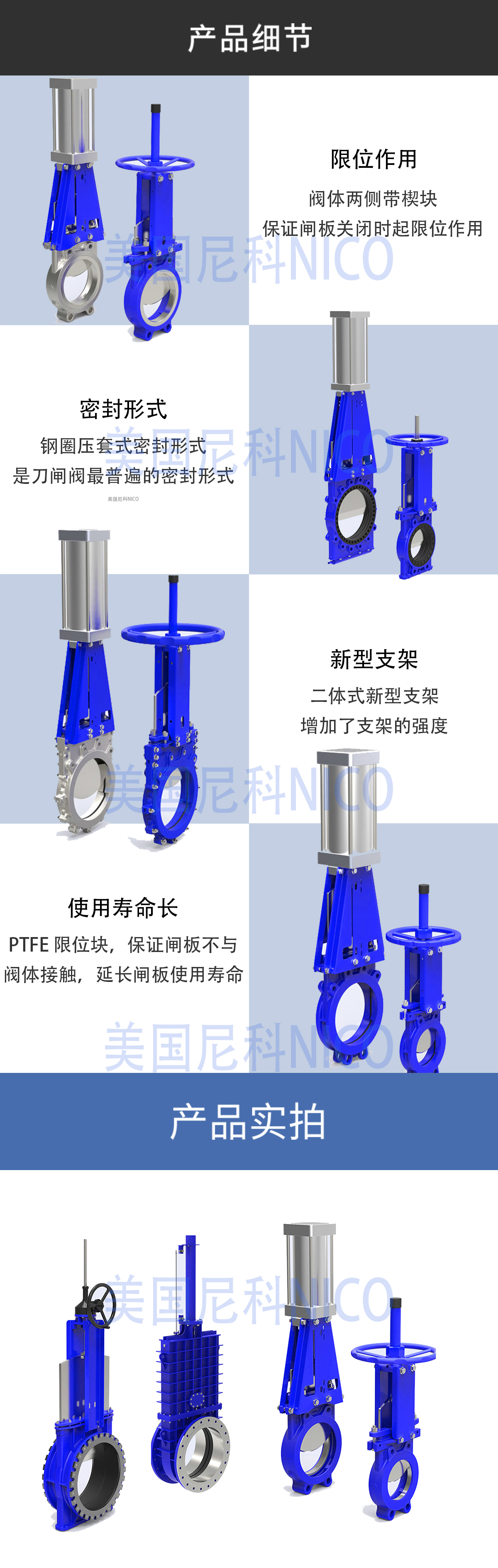

1、二体式阀体设计
2、闸板穿透式设计
3、二体式新型支架，增加了支架的强度
4、气动多功能梯形支架，结构牢固，可安装行程开关，与开关指示装置

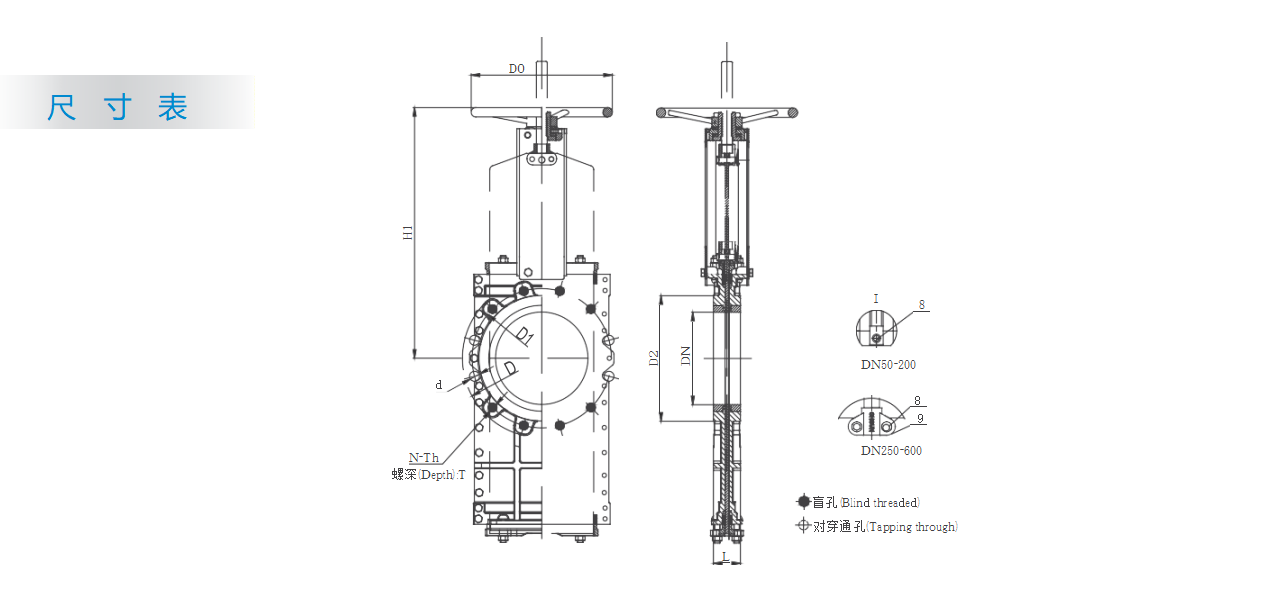

| PN10 ANSI 150LB | ||||||||
| DN | L | D | D1 | D2 | D0 | N-Th | d | H1 DN L D D1 D2 D0 N-Th d H1 |
| 80 | 51 | 200 | 160 | 132 | 200 | 8-M16 | Ø18 | 320 3" 51 191 153 127 200 4-5/8" Ø19 320 |
| 100 | 51 | 220 | 180 | 156 | 240 | 8-M16 | Ø18 | 358 4" 51 229 191 157 240 8-5/8" Ø19 358 |
| 125 | 57 | 250 | 210 | 184 | 260 | 8-M16 | Ø18 | 395 5" 57 254 216 186 260 8-3/4" Ø22 395 |
| 150 | 57 | 285 | 240 | 211 | 280 | 8-M20 | Ø23 | 450 6" 57 279 242 216 280 8-3/4" Ø22 450 |
| 200 | 70 | 340 | 295 | 266 | 300 | 8-M20 | Ø23 | 532 8" 70 343 299 270 300 8-3/4" Ø22 532 |
| 250 | 70 | 395 | 350 | 319 | 320 | 12-M20 | Ø23 | 670 10" 70 406 362 324 320 12-7/8" Ø25 670 |
| 300 | 76 | 445 | 400 | 370 | 350 | 12-M20 | Ø23 | 758 12" 76 483 432 381 350 12-7/8" Ø25 758 |
| 350 | 76 | 505 | 460 | 429 | 400 | 16-M20 | Ø23 | 857 14" 76 533 476 413 400 12-1" Ø29 857 |
| 400 | 89 | 565 | 515 | 480 | 450 | 16-M24 | Ø27 | 946 16" 89 597 540 470 450 16-1" Ø29 946 |

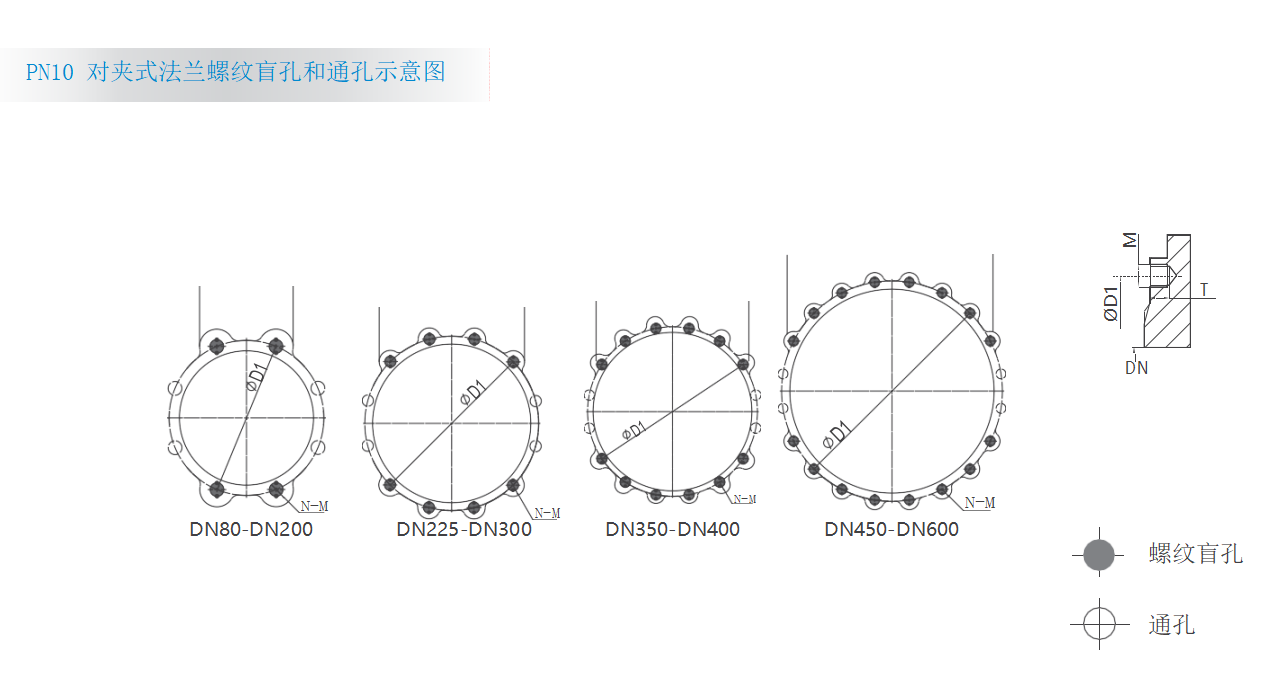

| PN10 | ||||||
| DN( 规格 ) | D1( 法兰孔距 ) | N( 孔数 ) | M( 螺纹标准 ) | T( 最小螺纹深度 ) | 螺纹盲孔数量 | 通孔数量 |
| 80 | 160 | 8 | M16 | 13 | 4 | 4 |
| 100 | 180 | 8 | M16 | 13 | 4 | 4 |
| 125 | 210 | 8 | M16 | 16 | 4 | 4 |
| 150 | 240 | 8 | M16 | 16 | 4 | 4 |
| 200 | 295 | 8 | M20 | 20 | 4 | 4 |
| 225 | 310 | 12 | M20 | 20 | 8 | 4 |
| 250 | 350 | 12 | M20 | 20 | 8 | 4 |
| 300 | 400 | 12 | M20 | 20 | 8 | 4 |
| 350 | 460 | 16 | M20 | 20 | 12 | 4 |
| 400 | 515 | 16 | M24 | 24 | 12 | 4 |

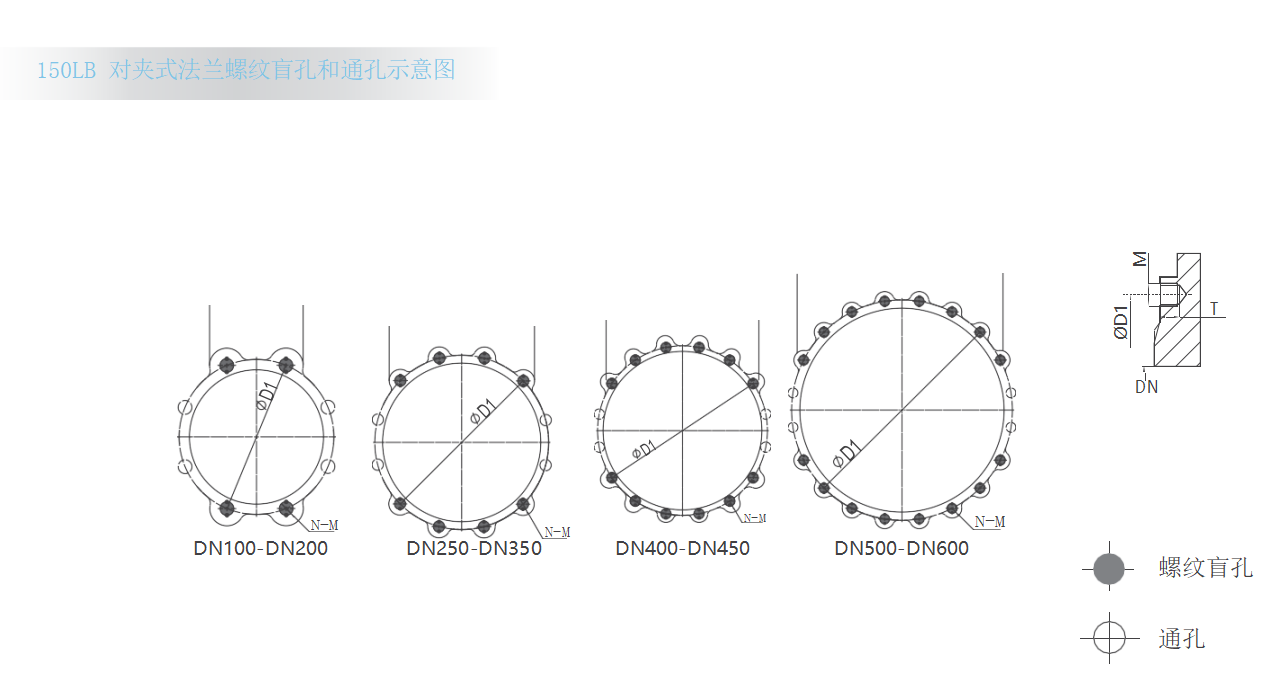

| ANSI 150LB | ||||||
| DN( 规格 ) | D1( 法兰孔距 ) | N( 孔数 ) | M( 螺纹标准 ) | T( 最小螺纹深度 ) | 螺纹盲孔数量 | 通孔数量 |
| 4" | 191 | 8 | M5/8-11 | 12 | 4 | 4 |
| 5" | 216 | 8 | M3/4-10 | 12 | 4 | 4 |
| 6" | 242 | 8 | M3/4-10 | 14 | 4 | 4 |
| 8" | 299 | 8 | M3/4-10 | 16 | 4 | 4 |
| 10" | 362 | 12 | M7/8-9 | 16 | 8 | 4 |
| 12" | 432 | 12 | M7/8-9 | 16 | 8 | 4 |
| 14" | 476 | 12 | M1-8 | 18 | 8 | 4 |
| 16" | 540 | 16 | M1-8 | 20 | 12 | 4 |
| 18" | 578 | 16 | M1 1/8-7 | 20 | 12 | 4 |
| 20" | 635 | 20 | M1 1/8-7 | 24 | 16 | 4 |
| 22" | 692 | 20 | M1 1/4-7 | 24 | 16 | 4 |
| 24" | 750 | 20 | M1 1/4-7 | 27 | 16 | 4 |
