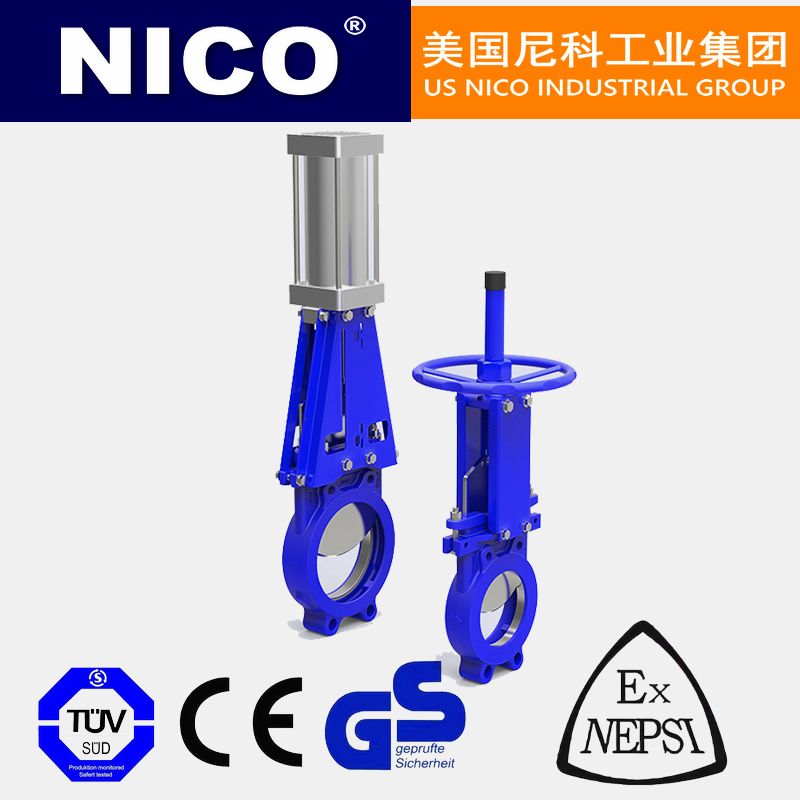

| 产品名称： | 进口刀型闸阀 | 产品型号： | NKDZB37X |
| 公称通径 | DN50~DN400 | 连接方式 | 对夹式、法兰式、梅花式 |
| 开关方式 | 手轮，涡轮，气动，电装，液动，电液动，链轮盘 | ||
| 工作压力 | 10Bar~25Bar | 阀杆形式 | 明杆/ 暗杆( 手轮) |
| 适用温度： | -40℃~+165℃ | 填料材质 | 芳纶，高水基，四氟，橡胶 |
| 泄漏测试 | 水压测试 | 密封材质 | NBR, EPDM,PTFE |
| 阀体材质： | WCB,GGG40,CF8,CF8M,CF3,CF3M | 闸板材质 | SS316L,SS304 |
| 适用介质： | 适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工、食品等领域 | ||
| 测试压力 | 1.5倍的最大工作压力 | 生产厂家 | 美国NICO尼科工业 |
DKDZB型进口单向密封刀闸阀是一种可更换橡胶密封圈的活动结构，密封原理主要是通过闸板与橡胶密封圈的紧靠，从而达到密封效果，此结构主要特点在于，橡胶密封圈是封套在阀体上的阶梯凹槽内，密封圈由金属压圈扣紧，使得密封圈与闸板开关密封过程中不会脱落，并且可以取下金属压圈随意更换橡胶密封圈。使得阀门使用效率大大提高。是一种经济有效的高性能产品。该系列刀闸阀可配 8 种执行器，以满足不同工矿的需要。

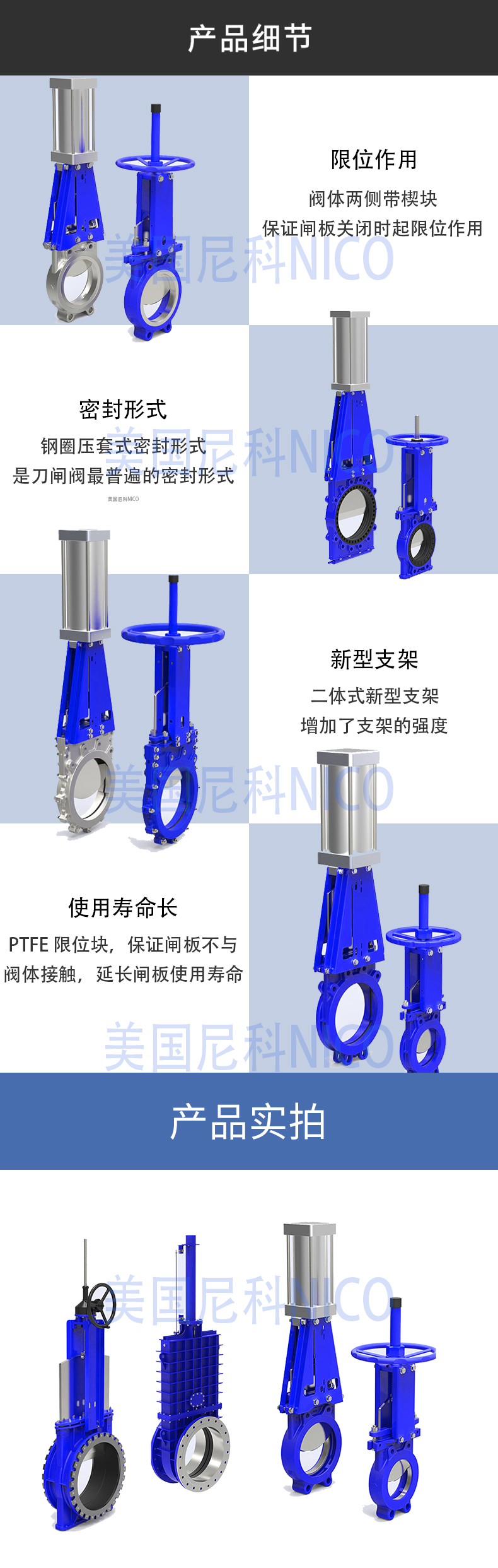

# 阀体两侧带楔块
# 以上两种特点保证闸板关闭时起限位作用
# 钢圈压套式密封形式是刀闸阀最普遍的密封形式
# 二体式新型支架，增加了支架的强度
# PTFE 限位块，保证闸板不与阀体接触，延长闸板使用寿命

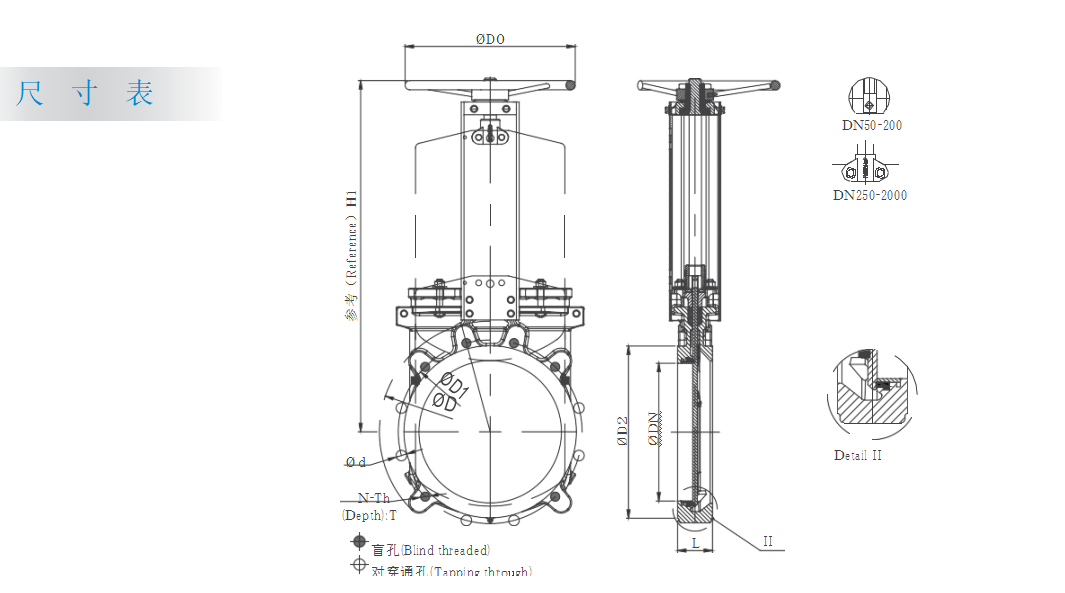

| PN10 ANSI 150LB | ||||||||
| DN | L | D | D1 | D2 | D0 | N-Th | d | H1 DN L D D1 D2 D0 N-Th d H1 |
| 50 | 48 | 165 | 125 | 99 | 180 | 4-M16 | Ø18 | 260 2" 48 152 121 92 180 4-5/8" Ø19 260 |
| 65 | 48 | 185 | 145 | 118 | 200 | 4-M16 | Ø18 | 292 2-1/2" 48 178 140 105 200 4-5/8" Ø19 292 |
| 80 | 51 | 200 | 160 | 132 | 200 | 8-M16 | Ø18 | 320 3" 51 191 153 127 200 4-5/8" Ø19 320 |
| 100 | 51 | 220 | 180 | 156 | 240 | 8-M16 | Ø18 | 358 4" 51 229 191 157 240 8-5/8" Ø19 358 |
| 125 | 57 | 250 | 210 | 184 | 260 | 8-M16 | Ø18 | 395 |
| 150 | 57 | 285 | 240 | 211 | 280 | 8-M20 | Ø23 | 450 5" 57 254 216 186 260 8-3/4" Ø22 395 |
| 175 | 57 | 305 | 265 | 237 | 280 | 12-M20 | Ø23 | 504 6" 57 279 242 216 280 8-3/4" Ø22 450 |
| 200 | 70 | 340 | 295 | 266 | 300 | 8-M20 | Ø23 | 532 8" 70 343 299 270 300 8-3/4" Ø22 532 |
| 250 | 70 | 395 | 350 | 319 | 320 | 12-M20 | Ø23 | 670 10" 70 406 362 324 320 12-7/8" Ø25 670 |
| 300 | 76 | 445 | 400 | 370 | 350 | 12-M20 | Ø23 | 758 12" 76 483 432 381 350 12-7/8" Ø25 758 |
| 350 | 76 | 505 | 460 | 429 | 400 | 16-M20 | Ø23 | 857 14" 76 533 476 413 400 12-1" Ø29 857 |
| 400 | 89 | 565 | 515 | 480 | 450 | 16-M24 | Ø27 | 946 16" 89 597 540 470 450 16-1" Ø29 946 |

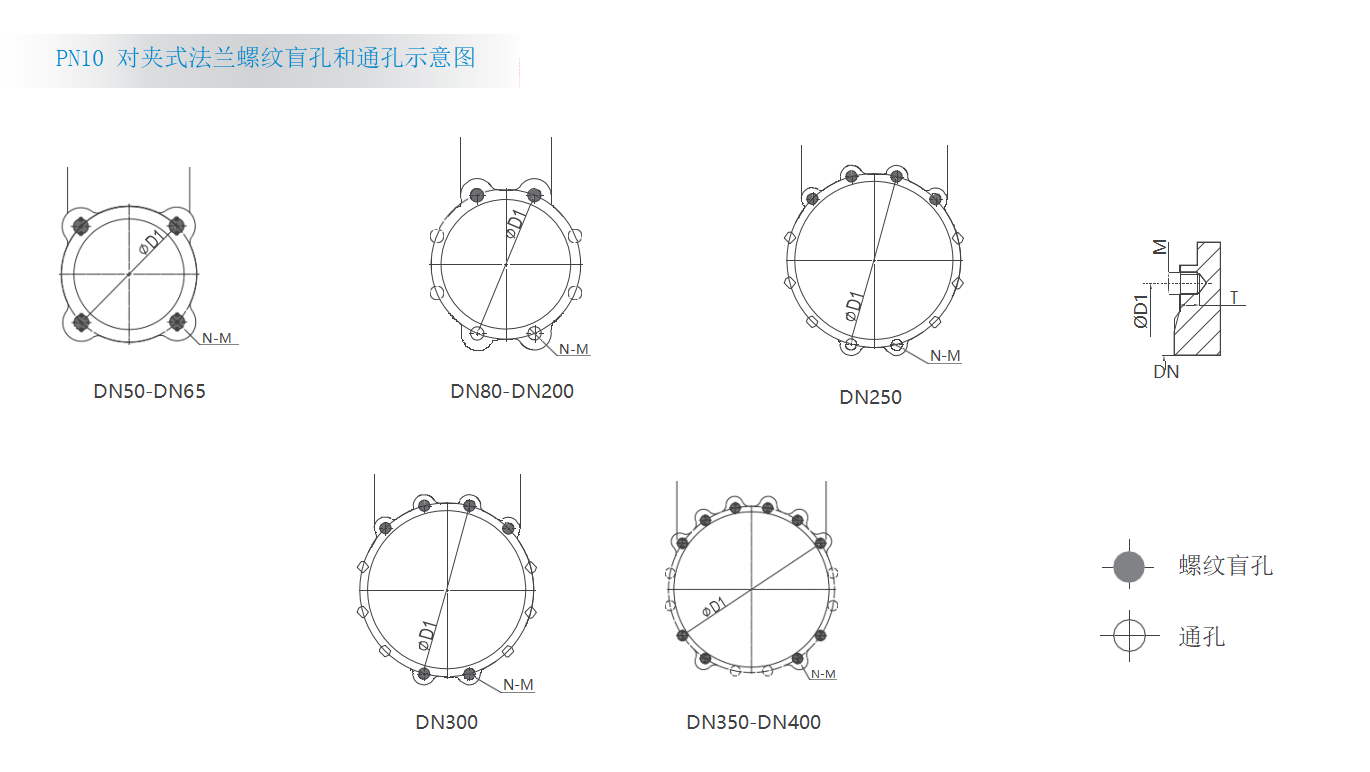

PN10 | ||||||
| DN( 规格 ) | D1( 法兰孔距 ) | N( 孔数 ) | M( 螺纹标准 ) | T( 最小螺纹深度 ) | 螺纹盲孔数量 | 通孔数量 |
| 50 | 125 | 4 | M16 | 13 | 4 | 0 |
| 65 | 145 | 4 | M16 | 13 | 4 | 0 |
| 80 | 160 | 8 | M16 | 13 | 2 | 6 |
| 100 | 180 | 8 | M16 | 13 | 2 | 6 |
| 125 | 210 | 8 | M16 | 16 | 2 | 6 |
| 150 | 240 | 8 | M20 | 16 | 2 | 6 |
| 200 | 295 | 8 | M20 | 20 | 2 | 6 |
| 250 | 350 | 12 | M20 | 20 | 4 | 8 |
| 300 | 400 | 12 | M20 | 20 | 6 | 6 |
| 350 | 460 | 16 | M20 | 20 | 10 | 6 |
| 400 | 515 | 16 | M24 | 24 | 10 | 6 |

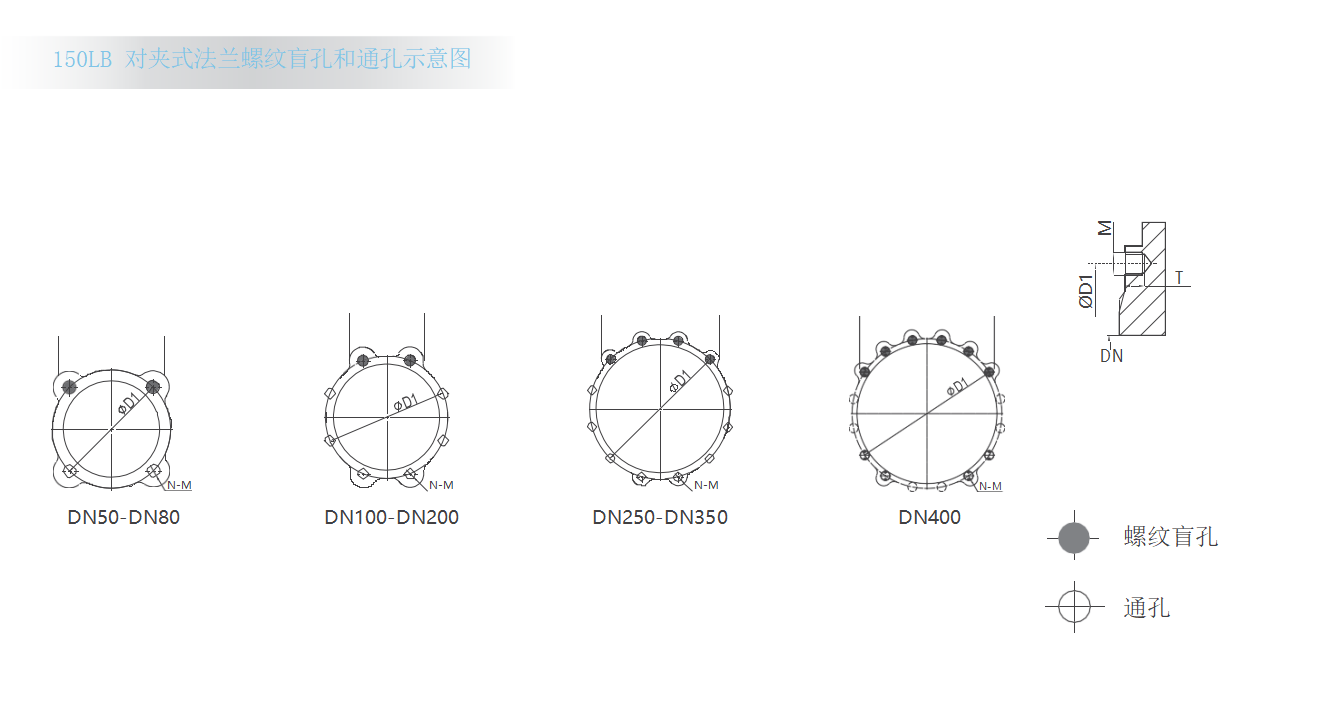

ANSI 150LB | ||||||
| DN( 规格 ) | D1( 法兰孔距 ) | N( 孔数 ) | M( 螺纹标准 ) | T( 最小螺纹深度 ) | 螺纹盲孔数量 | 通孔数量 |
| 2"(DN50) | 121 | 4 | M5/8-11 | 13 | 2 | 2 |
| 2-1/2"(DN65) | 140 | 4 | M5/8-11 | 13 | 2 | 2 |
| 3"(DN80) | 153 | 4 | M5/8-11 | 13 | 2 | 2 |
| 4"(DN100) | 191 | 8 | M5/8-11 | 13 | 2 | 6 |
| 5"(DN125) | 216 | 8 | M3/4-10 | 16 | 2 | 6 |
| 6"(DN150) | 242 | 8 | M3/4-10 | 16 | 2 | 6 |
| 8"(DN200) | 299 | 8 | M3/4-10 | 20 | 2 | 6 |
| 10"(DN250) | 362 | 12 | M7/8-9 | 20 | 4 | 8 |
| 12"(DN300) | 432 | 12 | M7/8-9 | 20 | 4 | 8 |
| 14"(DN350) | 476 | 12 | M1-8 | 20 | 4 | 8 |
| 16"(DN400) | 540 | 16 | M1-8 | 24 | 6 | 10 |
