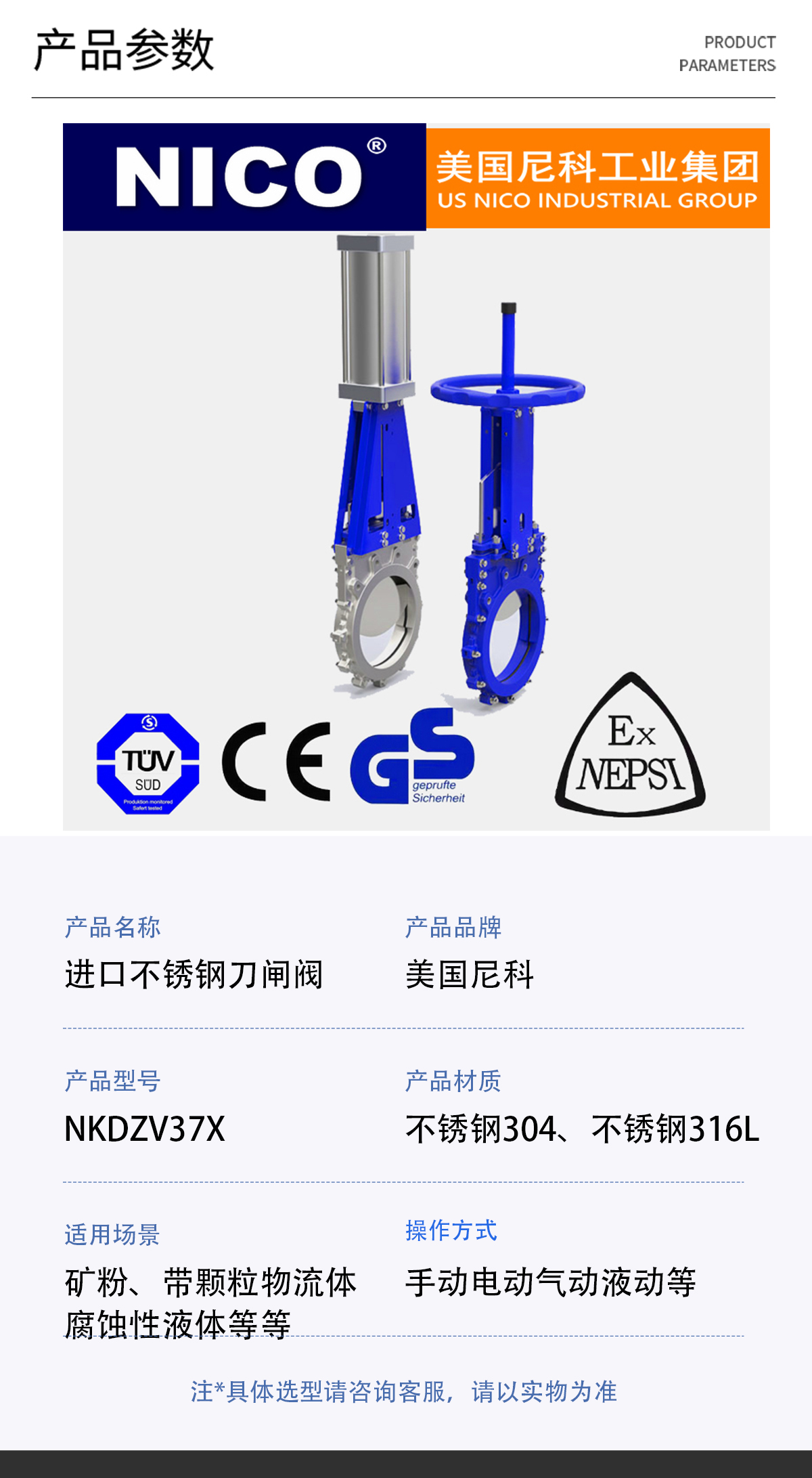

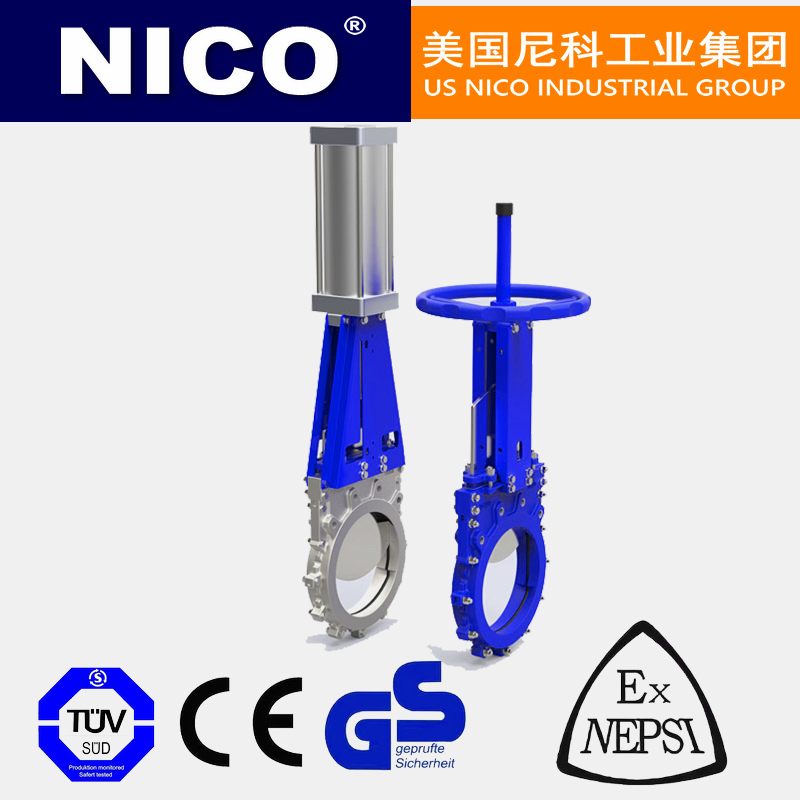

| 产品名称： | 进口不锈钢刀型闸阀 | 产品型号： | NKDZV37X/Y |
| 公称通径 | DN50~DN1000 | 连接方式 | 对夹式、梅花式 |
| 开关方式 | 手轮，涡轮，气动，电液动，电动，液动，链轮盘 | ||
| 工作压力 | 2Bar~25Bar | 阀杆形式 | 明杆 |
| 适用温度： | -40℃~+425℃ | 填料材质 | 石墨,芳纶，高水基，四氟，橡胶 |
| 泄漏测试 | 泡沫测试 | 密封材质 | FKM,EPDM,PTFE,金属密封 |
| 阀体材质： | CF8,CF8M,CF3,CF3M | 闸板材质 | SS316L,SS304 |
| 适用介质： | 金属密封适用于电厂的选煤，排渣，矿粉，矿渣，炉渣等固体介质。 | ||
| 测试压力 | 1.5倍的最大工作压力 | 生产厂家 | 美国NICO尼科工业 |
NKDZV37X/Y进口不锈钢刀闸阀是一种可更换橡胶密封圈的刀闸阀结构，密封原产品描述 : 理主要是通过闸板与橡胶密封圈的紧靠，从而达到密封效果，此结构主要特点在于，橡胶密封圈是封套在阀座上的阶梯凹槽内，
密封圈由金属弹簧结构反锁，使得密封圈与闸板开关密封过程中不会脱落，并且密封圈坏了，可以取下金属压套随意更换橡胶密
闸板 封圈。使得阀门使用效率大大提高。是一种经济有效的高性能产
品。该系列刀闸阀可配气动执行器，以满足不同工矿要求使用
适用介质 : 适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工等油品, 金属密封适用于电厂的选煤，排渣，矿粉，矿渣，炉渣等固体介质。

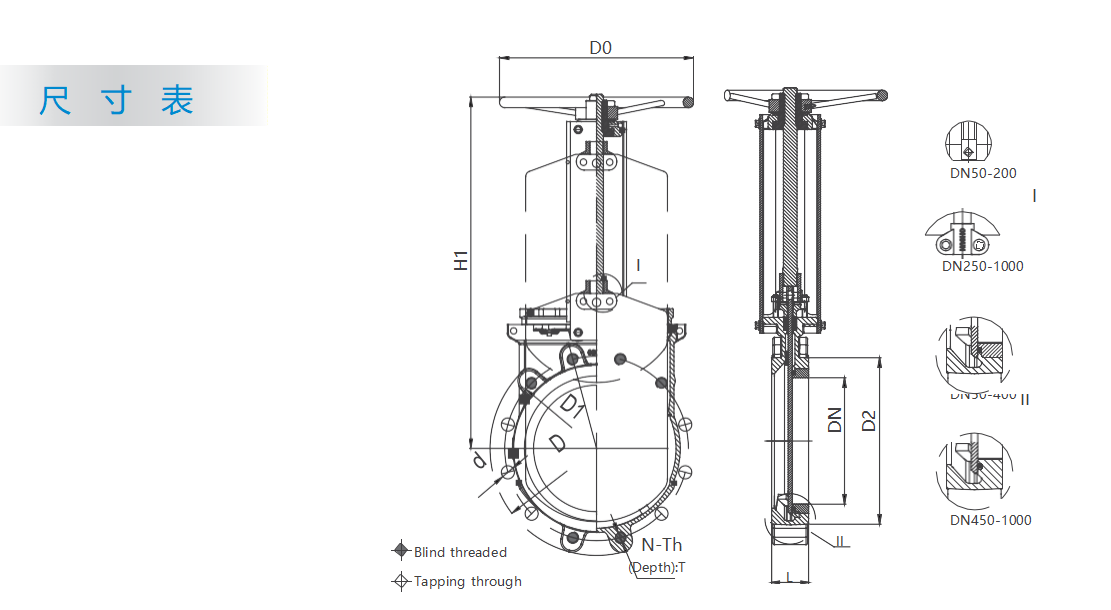

| PN10 ANSI 150LB | ||||||||
| DN | L | D | D1 | D2 | D0 | N-Th | d | H1 DN L D D1 D2 D0 N-Th d H1 |
| 50 | 48 | 165 | 125 | 99 | 180 | 4-M16 | Ø18 | 260 2" 48 152 121 92 180 4-5/8" Ø19 260 |
| 65 | 48 | 185 | 145 | 118 | 200 | 4-M16 | Ø18 | 292 2-1/2" 48 178 140 105 200 4-5/8" Ø19 292 |
| 80 | 51 | 200 | 160 | 132 | 200 | 8-M16 | Ø18 | 3" 51 191 153 127 200 4-5/8" Ø19 320 320 4" 51 229 191 157 240 8-5/8" Ø19 358 |
| 100 | 51 | 220 | 180 | 156 | 240 | 8-M16 | Ø18 | 358 5" 57 254 216 186 260 8-3/4" Ø22 395 |
| 125 | 57 | 250 | 210 | 184 | 260 | 8-M16 | Ø18 | 395 6" 57 279 242 216 280 8-3/4" Ø22 450 |
| 150 | 57 | 285 | 240 | 211 | 280 | 8-M20 | Ø23 | 450 8" 70 343 299 270 300 8-3/4" Ø22 532 |
| 175 | 57 | 305 | 265 | 237 | 280 | 12-M20 | Ø23 | 504 10" 70 406 362 324 320 12-7/8" Ø25 670 |
| 200 | 70 | 340 | 295 | 266 | 300 | 8-M20 | Ø23 | 532 12" 76 483 432 381 350 12-7/8" Ø25 758 |
| 250 | 70 | 395 | 350 | 319 | 320 | 12-M20 | Ø23 | 670 14" 76 533 476 413 400 12-1" Ø29 857 |
| 300 | 76 | 445 | 400 | 370 | 350 | 12-M20 | Ø23 | 16" 89 597 540 470 450 16-1" Ø29 946 758 18" 89 635 578 533 500 16-1 1/8" Ø32 1023 |
| 350 | 76 | 505 | 460 | 429 | 400 | 16-M20 | Ø23 | 857 20" 114 699 635 584 500 20-1 1/8" Ø32 Gear |
| 400 | 89 | 565 | 515 | 480 | 450 | 16-M24 | Ø27 | 946 22" 114 750 692 641 - 20-1 1/4" Ø35 Gear |
| 450 | 89 | 615 | 565 | 530 | 500 | 20-M24 | Ø27 | 1023 24" 114 813 750 691 - 20-1 1/4" Ø35 Gear |
| 500 | 114 | 670 | 620 | 582 | 500 | 20-M24 | Ø27 | Gear 26" 114 870 806 749 - 24-1 1/4" Ø35 Gear |
| 550 | 114 | 725 | 680 | 638 | - | 20-M27 | Ø30 | Gear 28" 127 927 864 800 - 28-1 1/4" Ø35 Gear |
| 600 | 114 | 780 | 725 | 682 | - | 20-M27 | Ø30 | Gear 30" 127 985 914 857 - 28-1 1/4" Ø35 Gear |
| 700 | 127 | 895 | 840 | 794 | - | 24-M27 | Ø30 | 32" 127 1060 978 914 - 28-1 1/2" Ø41 Gear Gear 34" 127 1110 1029 965 - 32-1 1/2" Ø41 Gear |
| 800 | 127 | 1015 | 950 | 901 | - | 24-M30 | Ø33 | Gear 36" 127 1170 1086 1022 - 32-1 1/2" Ø41 Gear |
| 900 | 127 | 1115 | 1050 | 1001 | - | 28-M30 | Ø33 | Gear 38" 149 1240 1149 1073 - 32-1 1/2" Ø41 Gear |
| 1000 | 149 | 1230 | 1160 | 1112 | - | 28-M33 | Ø36 | Gear 40" 149 1290 1200 1124 - 36-1 1/2" Ø41 Gear |

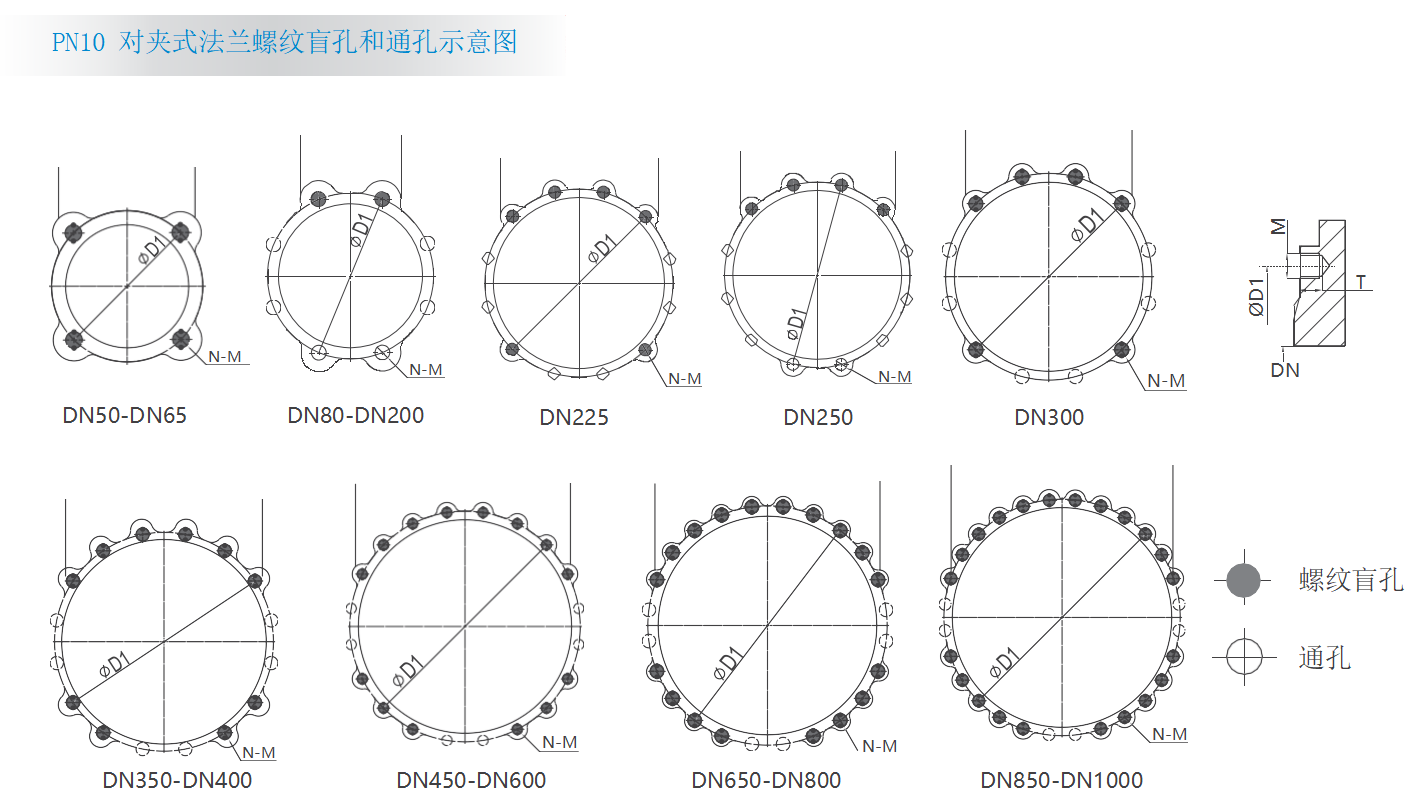

PN10 | ||||||
| DN( 规格 ) | D1( 法兰孔距 ) | N( 孔数 ) | M( 螺纹标准 ) | T( 最小螺纹深度 ) | 螺纹盲孔数量 | 通孔数量 |
| 50 | 125 | 4 | M16 | 13 | 2 | 2 |
| 65 | 145 | 4 | M16 | 13 | 2 | 2 |
| 80 | 160 | 8 | M16 | 13 | 2 | 6 |
| 100 | 180 | 8 | M16 | 13 | 2 | 6 |
| 125 | 210 | 8 | M16 | 16 | 2 | 6 |
| 150 | 240 | 8 | M16 | 16 | 2 | 6 |
| 200 | 295 | 8 | M20 | 20 | 2 | 6 |
| 225 | 310 | 12 | M20 | 20 | 6 | 6 |
| 250 | 350 | 12 | M20 | 20 | 4 | 8 |
| 300 | 400 | 12 | M20 | 20 | 6 | 6 |
| 350 | 460 | 16 | M20 | 20 | 10 | 6 |
| 400 | 515 | 16 | M24 | 24 | 10 | 6 |
| 450 | 565 | 20 | M24 | 24 | 14 | 6 |
| 500 | 620 | 20 | M24 | 24 | 14 | 6 |
| 550 | 680 | 20 | M27 | 24 | 14 | 6 |
| 600 | 725 | 20 | M27 | 27 | 14 | 6 |
| 700 | 840 | 24 | M27 | 27 | 18 | 6 |
| 800 | 950 | 24 | M30 | 30 | 18 | 6 |
| 900 | 1050 | 28 | M30 | 30 | 22 | 6 |
| 1000 | 1160 | 28 | M33 | 33 | 22 | 6 |

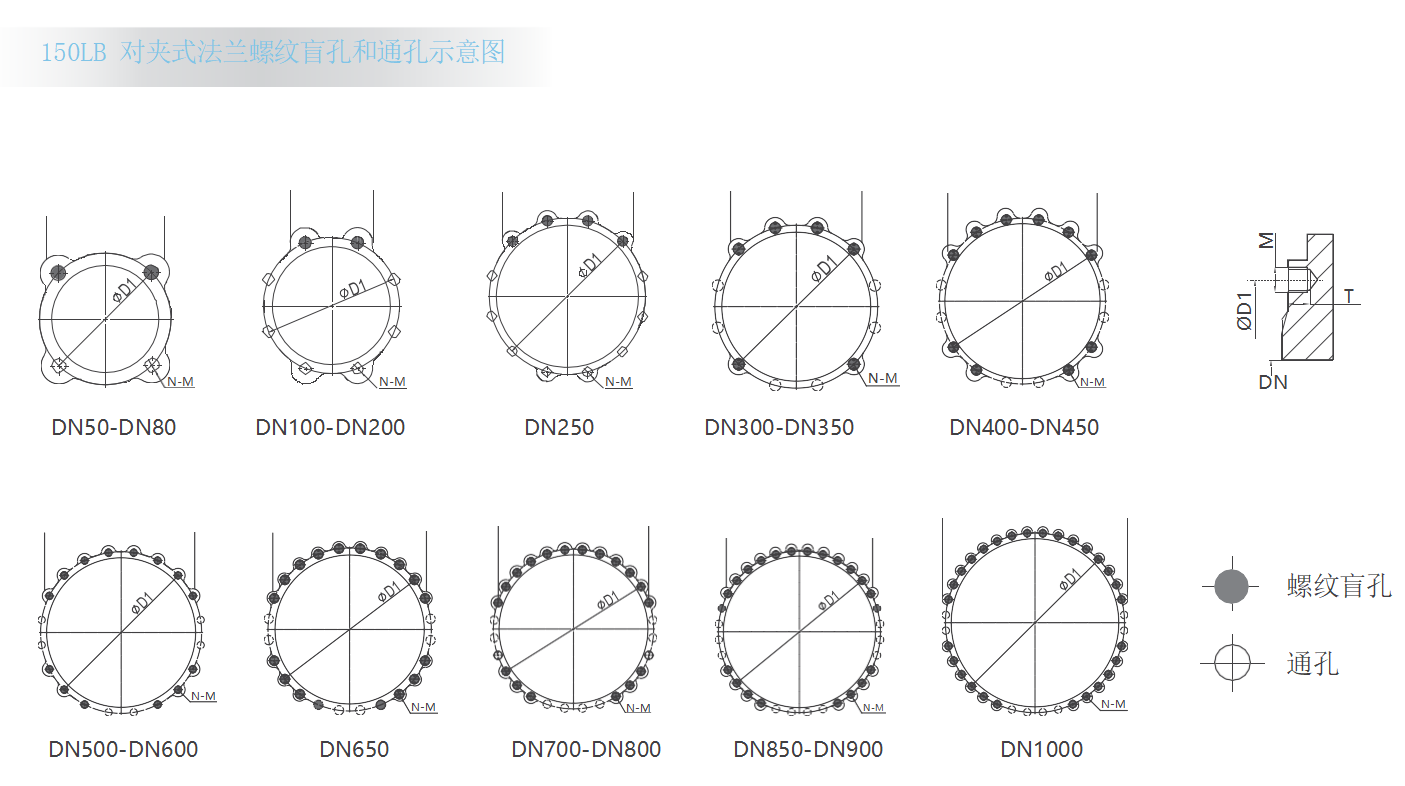

ANSI 150LB | ||||||
| DN( 规格 ) | D1( 法兰孔距 ) | N( 孔数 ) | M( 螺纹标准 ) | T( 最小螺纹深度 ) | 螺纹盲孔数量 | 通孔数量 |
| 2" | 121 | 4 | M5/8-11 | 12 | 2 | 2 |
| 2-1/2" | 140 | 4 | M5/8-11 | 12 | 2 | 2 |
| 3" | 153 | 4 | M5/8-11 | 12 | 2 | 2 |
| 4" | 191 | 8 | M5/8-11 | 12 | 2 | 6 |
| 5" | 216 | 8 | M3/4-10 | 12 | 2 | 6 |
| 6" | 242 | 8 | M3/4-10 | 14 | 2 | 6 |
| 8" | 299 | 8 | M3/4-10 | 16 | 2 | 6 |
| 10" | 362 | 8 | M7/8-9 | 16 | 2 | 6 |
| 12" | 432 | 12 | M7/8-9 | 16 | 6 | 6 |
| 14" | 476 | 12 | M1-8 | 18 | 6 | 6 |
| 16" | 540 | 16 | M1-8 | 20 | 10 | 6 |
| 18" | 578 | 16 | M1 1/8-7 | 20 | 10 | 6 |
| 20" | 635 | 20 | M1 1/8-7 | 24 | 14 | 6 |
| 22" | 692 | 20 | M1 1/4-7 | 24 | 14 | 6 |
| 24" | 750 | 20 | M1 1/4-7 | 27 | 14 | 6 |
| 26" | 806 | 24 | M1 1/4-7 | 27 | 18 | 6 |
| 28" | 864 | 28 | M1 1/4-7 | 27 | 22 | 6 |
| 30" | 914 | 28 | M1 1/4-7 | 27 | 22 | 6 |
| 32" | 978 | 28 | M1 1/2-6 | 30 | 22 | 6 |
| 34" | 1029 | 32 | M1 1/2-6 | 30 | 20 | 12 |
| 36" | 1086 | 32 | M1 1/2-6 | 30 | 20 | 12 |
| 40" | 1200 | 36 | M1 1/2-6 | 35 | 28 | 8 |
