一、进口多级潜水泵产品概述

美国尼科NICO进口多级潜水泵(潜水电泵)是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程:高扬程多级潜水泵主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。进口多级潜水泵广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。具有结构简单、体积小、重量轻、安装、维修方便,运行安全、可靠、高效节能等特点。进口多级潜水泵使用条件及产品特点,进口多级潜水泵高性能耐磨型潜水电泵,动力部份配用目前国际先进技术生产的水浸式不锈钢潜水电机,对水质绝对无污染,是潜水泵系列之精品。选用优质不锈钢外壳、轴芯、联轴器、入水座和泵头(或铜合金入水座、泵头),高强度抗耐磨新型复合高分子材料叶轮和不锈钢导流壳,全新“浮动式”结构叶轮在工作期间对电机无轴向压力。适合输送热水、污水、杂质水以及一些腐蚀性的介质。特别适用于工矿业、农业、建筑业、养殖业、食品饮料业及家庭式(或高层送水使用)。

二、进口多级潜水泵选型参数

公称通径:25~500mm

流量范围:8-2650m³/h

扬程范围:7~36m

功率范围:2.2-30kw

转速范围:740-2900r/min

温度范围:-20℃~120℃

工作压力:≤1.6Mpa

泵体材质:WCB、304、316、四氟

三、进口多级潜水泵使用条件

1、电源为50Hz、380V的三相交流电源。

2、水温不得高于20℃。

3、水中固体物含量(按质量计)不大于0.01%。

4、水的酸碱度PH值为6.5~8.5。

5、水中氯离子含量不大于400mg/L。

四、进口多级潜水泵产品特点

1、进口多级潜水泵电机、水泵一体,潜入水中运行,安全可靠。

2、进口多级潜水泵对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、进口多级潜水泵安装、使用、维护方便简单,占地面积小、不需建造泵房。

4、进口多级潜水泵结构简单、节省原材料。

进口多级潜水泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

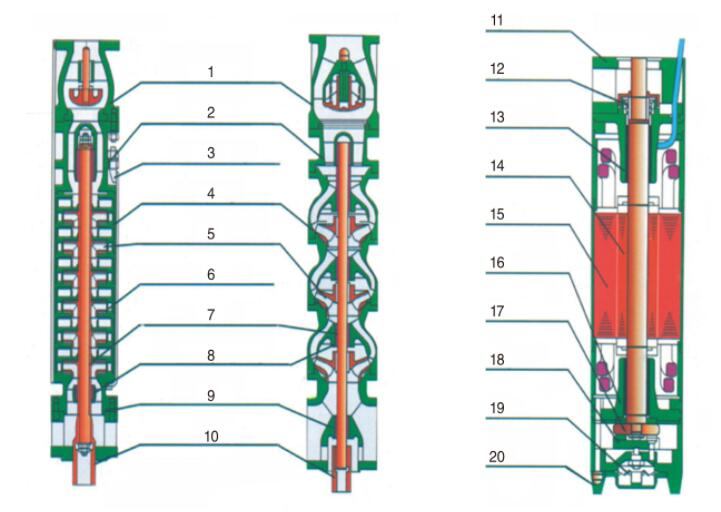

五、进口多级潜水泵结构图


六、进口多级潜水泵主要材料表

1.逆止阀体11.联接段
2.压出壳12.油封
3.扁拉筋13.上导组装
4.泵壳14.转子
5.叶轮15.定子
6.导叶16.下导组装
7.泵轴17.推力盍
8.橡胶轴承或钢轴承18.推力轴承
9.进水节19.调压膜
10.联轴器20.底座

七、进口多级潜水泵性能参数表

型 号扬程参考使用范围(M)  电机功率
(KW)
额定电流
(A)
出水管直径(寸)
150DJ10-50/740-5537.92
150DJ10-100/1480-1105.513.7
150DJ10-150/21120-1707.518.5
150DJ20-24/419-2937.9
150DJ20-30/524-3637.9
150DJ20-36/629-43410.26
150DJ20-42/734-50410.26
150DJ20-48/838-585.513.74
150DJ20-54/943-655.513.74
150DJ20-60/1048-727.518.5
150DJ20-66/1153-797.518.5
150DJ20-72/1258-767.518.5
150DJ20-78/1362-947.518.5
150DJ20-84/1467-1019.222.12
150DJ20-90/1572-1089.222.12
150DJ20-96/1677-1159.222.12
150DJ20-102/1782-1221126.28
150DJ20-108/1886-1301126.28
150DJ20-114/1991-1371126.28
150DJ20-120/2096-1441330.87
150DJ20-126/21101-1511330.87
150DJ20-132/22106-1581330.87
150DJ20-138/23110-1661330.87
150DJ20-144/24115-1731535.62
150DJ20-150/25120-1801535.62
150DJ20-156/26125-1871535.62
150DJ20-162/27130-1941535.62
200DJ20-40/335-45410.1
200DJ20-54/445-585.513.6
200DJ20-67-558-727.518
200DJ20-81/672-867.518
200DJ20-93/786-989.221.7
200DJ20-108/898-1151125.8
200DJ20-121/9115-1281329.8
200DJ20-133/10120-1401533.9
200DJ20-148/11140-1581533.9
200DJ20-175/13153-19018.541.6
200DJ20-202/15199-2152248.2
200DJ20-243/18220-2502554.5
200DJ20-270/20250-2823065.4
200DJ20-297/22280-3153065.42.5
200DJ20-338/25315-3503779.7
200DJ20-350/26335-3703779.7
200DJ20-363/27350-3853779.7
200DJ20-400/30375-4204596.9
200DJ20-450/34425-4704596.9
200DJ32-26/223-30410.1
200DJ32-39-335-455.513.6
200DJ32-52/445-557.518
200DJ32-65/555-731125.8
200DJ32-78/670-841125.8
200DJ32-91/780-1051329.8
200DJ32-104/895-1101533.9
200DJ32-130/10120-13718.541.6
200DJ32-156/12140-1622554.5
200DJ32-195/15180-2153065.4
200DJ32-234/18224-2473779.7
200DJ32-247/19234-2553779.7
200DJ32-260/20250-2754596.9
200DJ32-286/22275-3004596.9
200DJ40-26/223-305.513.6
200DJ40-39/335-457.518
200DJ40-52/445-559.321.7
200DJ40-65/555-731125.8
200DJ40-78/670-841533.9
200DJ40-104-895-11018.541.6
200DJ40-117/9105-1202248.2
200DJ40-143/11130-1452554.5
200DJ40-169/13160-1753065.4
200DJ40-208/16200-2153779.7
200DJ50-13/141928410.13
200DJ50-26/223-295.513.6
200DJ50-39/335-439.221.7
200DJ50-52/443-581125.8
200DJ50-65/558-751533.9
200DJ50-78/670-9018.541.6
200DJ50-91/780-1102248.2
200DJ50-104/890-1182554.5
200DJ50-117/9100-1303065.4
200DJ50-130/10115-1483065.4
200DJ50-156/12142-1803779.7
200DJ50-182/14165-2064596.9
200DJ50-195/15185-2204596.9
200DJ63-12/141866410.1
200DJ63-24/219-307.518
200DJ63-36/328-441121.7
200DJ63-48/438-581533.9
200DJ63-60/547-7518.541.6
200DJ63-72/656-882248.2
200DJ63-84/768-1052554.5
200DJ63-96/876-1183065.4
200DJ63-108/986-1303065.4
200DJ63-120/1095-1423779.9
200DJ63-144/12112-1684596.9
200DJ80-11/141864410.14
200DJ80-22/216-257.518
200DJ80-33/328-421125.8
200DJ80-44/440-501533.9
200DJ80-55/550-6018.541.6
200DJ80-66/660-702248.2
200DJ80-77/770-803065.4
200DJ80-88/880-953779.7
200DJ80-99/995-1103779.7
200DJ80-121/11110-1404596.9
250DJ32-138/6124-1512247.92.5
250DJ32-161/7145-1762553.8
250DJ32-184/8166-2023064.2
250DJ32-207/9186-2273777.8
250DJ32-230/10207-2523777.8
250DJ32-253/11227-2774594.1
250DJ32-276/12248-3024594.1
250DJ32-300/13270-32855114.33
250DJ32-322/14290-35255114.3
250DJ32-345/15310-37063130.9
250DJ32-368/16332-39563130.9
250DJ32-391/17352-42063130.9
250DJ32-414/18373-44575152.3
250DJ32-437/19394-46875152.3
250DJ32-460/20414-49575152.3
250DJ32-483/21435-51090182.8
250DJ32-506/22455-54390182.8
250DJ32-529/23476-56890182.8
250DJ32-552/24498-58890182.8
250DJ50-20/118-225.513.6
250DJ50-40/237-459.221.7
250DJ50-60/355-651329.8
250DJ50-80/475-8518.541.6
250DJ50-100/593-1072247.9
250DJ50-120/6113-1272553.8
250DJ50-140/7120-1603777.8
250DJ50-160/8151/1703777.8
250DJ50-180/9170-1904594.1
250DJ50-200/10190-2104594.1
250DJ50-220/11208-23055114.3
250DJ50-240/12220-26055114.3
250DJ50-260/13245-27163130.9
250DJ50-280/14265-29163130.9
250DJ50-300/15288-31263152.3
250DJ50-320/16308-33275152.3
250DJ50-340/17320-36075182.8
250DJ50-360/18355-38090182.8
250DJ80-20/117-227.5184
250DJ80-40/235/441533.9
250DJ80-60/352-662247.9
250DJ80-80/470-803064.2
250DJ80-100/587-1103777.8
250DJ80-120/6105-1314594.1
250DJ80-140/7122-15355114.3
250DJ80-160/8150/17063130.9
250DJ80-180/9170-19763130.9
250DJ80-200/10184-21975152.3
250DJ80-220/11210-23090182.8
250DJ80-240/12230-25390182.8
250DJ100-18/115-227.518
250DJ100-36/230-441533.9
250DJ100-54/344-602553.8
250DJ100-72/466-783064.2
250DJ100-108/6110-1164594.1
250DJ100-126/7118-13655114.3
250DJ100-144/8136-15263130.9
250DJ100-162/9156-17075152.3
250DJ100-198/11188-20890182.8
250DJ125-16/114-199.221.75
250DJ125-32/228-3518.541.6
250DJ125-48/342-542553.8
250DJ125-64/456-703777.8
250DJ125-80/572-904594.1
250DJ125-96/686-10555114.3
250DJ125-112/7102-12063130.9
250DJ125-128/8120-13875152.3
250DJ125-144/9134-15690182.8
250DJ125-160/10150-17590182.8

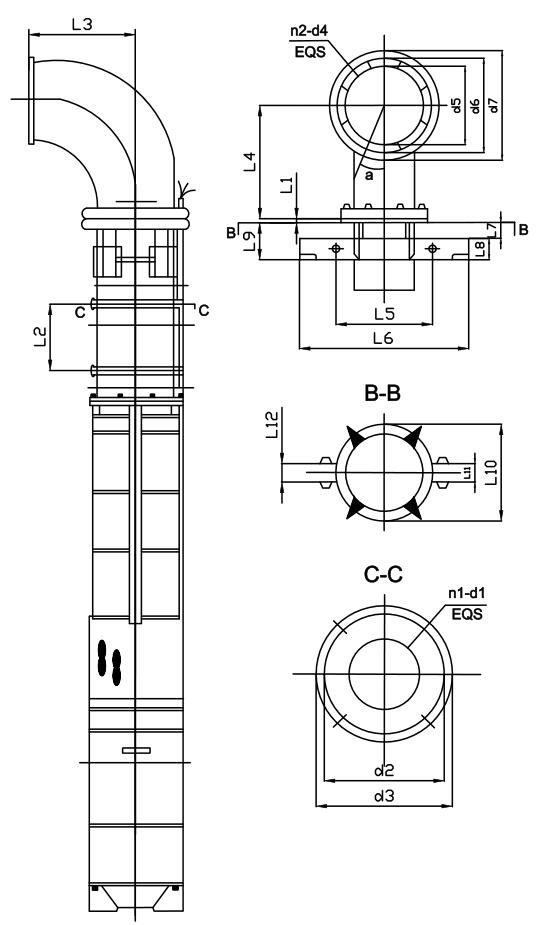

八、进口多级潜水泵安装尺寸图


九、进口多级潜水泵机组的安装

1、安装须知

(1)水泵进水口必须在动水位1米一下,但潜水深度不得超过静水位一下70米,电机下端距井底最少1米一下。

(2)额定功率小余或等于15kw(电源允许时25kw)电动机采用满压启动。

(3)额定功率大于15kw,电动机采用降压启动。

(4)使用环境必须符合规定条件。

2、安装前的准备

(1)首先检查水井的直径、静水深度以及供电系统是否符合使用条件。

(2)检查电泵转动是否灵活,应无卡死点,分装的电机和电泵应用联轴器联结,注意上紧顶丝。

(3)打开排气和注水螺塞,往电机内腔注满清水,注意防止假满、上好螺塞。不应有漏水现象。

(4)用500伏兆欧表测量电机绝缘,应不低于150欧兆。

(5)应装备相应的吊装工具,如三脚架,吊链等。

(6)装好保护开关和启动设备,瞬时启动电机(不超过1秒),看电机的转向是否和转向标牌相同,若相反,调换电源任意两个接头即可,然后上好护线板和虑水网,准备下井。在电机与水泵联结转向时,必须从泵出水口灌入清水,待水从进水节流出时方可启动。

3、安装

(1)首先在泵的出水口安装接泵管一节,并用夹板夹住,吊起落入井中,使夹板坐落在井台上。

(2)再用一付夹板夹住另一节输水管。然后吊起,降下与接水管法兰加胶垫相接,拧螺丝时必须对角线同时进行。升起吊链拆下第一付夹板,使泵管下降夹板又落在井台上。依次反复进行安装、下井,直到全部装完,放上井盖,最后一付夹板不拆卸将其放在井盖上。

(3)安装弯管、闸阀、出水口等,并加相应的胶垫密封。

(4)电缆线要固定在输水管法兰上的凹槽内,没节用绳固定好,下井过程要小心,不得碰伤电缆。

(5)下泵过程中如有卡住现象,要想法客服卡点,不能强行下泵,以免卡死。

(6)安装是严禁人员下井作业。

(7)保护开关和启动设备应安装在用户的配电盘后,配电盘有电压表、电流表、指示灯,并放置在井房内适当位置。

(8)采用“铁丝从电机底座到接泵管捆绑”的强行保护措施,以防止以外事故发生。
