一、进口不锈钢多级深井潜水泵产品概述

美国尼科NICO进口不锈钢多级深井潜水泵（以下简称电泵）是一种新型的提水机械，采用成熟先进的加工工艺制成。配用潜水电机，替代传统长轴式联接的深井泵，可完全浸没于一定深度的液下工作。具有结构紧凑，性能优良，高效节能，体积小，重量轻，运行平稳，使用安装方便等特点。泵内装弹性球形止环阀，防止因停机逆流及管路水锤对泵产生冲击的作用。 典型的应用： 供水系统增压 花园和农田灌溉降低地下水位的各种工业应用 工作条件： 稀释清洁无腐蚀性液体，不含固体颗粒或纤维的。泵应运行在厚厚的曲线性能范围。防止电机过热由于低容量或过载造成的高容量。进口不锈钢多级深井潜水泵广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。具有结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、高效节能等特点。进口不锈钢多级深井潜水泵使用条件及产品特点，进口不锈钢多级深井潜水泵高性能耐磨型潜水电泵，动力部份配用目前国际先进技术生产的水浸式不锈钢潜水电机，对水质绝对无污染，是潜水泵系列之精品。选用优质不锈钢外壳、轴芯、联轴器、入水座和泵头（或铜合金入水座、泵头），高强度抗耐磨新型复合高分子材料叶轮和不锈钢导流壳，全新“浮动式”结构叶轮在工作期间对电机无轴向压力。适合输送热水、污水、杂质水以及一些腐蚀性的介质。特别适用于工矿业、农业、建筑业、养殖业、食品饮料业及家庭式（或高层送水使用）。

电机： 最大流量:3(m3/h) 采用NEMA标准 绝缘等级：B 防护等级IP58 最大直径φ93mm 最高液体温度：35°C

二、进口不锈钢多级深井潜水泵选型参数

公称通径：25～500mm

流量范围：8-2650m³/h

扬程范围：7～36m

功率范围：2.2-30kw

转速范围：740-2900r/min

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：304、316、316L

三、进口不锈钢多级深井潜水泵性能参数

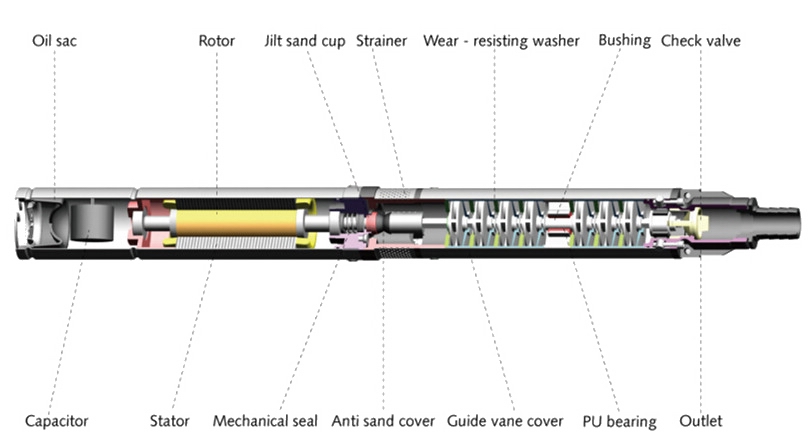

四、进口不锈钢多级深井潜水泵结构图

五、进口不锈钢多级深井潜水泵主要材质表

六、进口不锈钢多级深井潜水泵使用说明

泵安装

进口不锈钢多级深井潜水泵采用浸没式立式吊装，其出口采用管螺纹连接，扬水管连接泵出水体上，泵的吸入口滤网部位要始终保持浸没于液体中； 若泵与电机分开供货时，需要安装连接，操作时，竖直固定电机，用管夹夹住泵吊装，电机电缆引出线对准泵体支架凹槽，以支架法兰与电机连接端面配合装入，同时保证电机轴伸与泵轴合件上 的联轴器齿形相啮合，拧紧电机上的螺母，然后从支架凹边抽出电缆线，沿泵轴向用电缆护套夹紧固定，装上滤网。 电缆护套安装，拆下滤网，松开支架凹槽相邻一根拉紧件，取出，将电机电缆线平放在泵体上，放上电缆护套（如有卡脚的电缆护套，则用一字螺丝刀轻轻撬开泵体上的拉紧件，将电缆护套上的卡脚插入拉紧件），拧上取出的拉紧件，拧紧，拧上电缆护套两端螺钉。 视泵出水接头螺纹型号，采用合适的管接头与输水管（建议泵至井口垂直段用镀锌管，不锈钢无缝钢管或较有一定弹性的塑料管），视井深及泵安装位置裁定管子长度尺寸，拧紧螺纹接头。接头螺纹连接处用聚四氟乙烯密封胶带或类似的密封材料密封。 对于泵机的起吊，绝对不要以电缆线或电缆护套来起重，应在泵出水体部件两侧吊耳上系两根镀锌低碳钢丝，或用两个半圆型钢板夹住电机头部，再加上对称的两个钢丝绳起吊，（配用电机>30kW的泵，建议用半圆钢板对夹起吊），其粗细视泵机组重量而定，将电机电缆用线夹夹在钢丝上，注意电缆线要比钢丝松弛一些，以使起吊泵时，电缆线不受力。电泵电缆线严禁受力拉！

电气联接

当潜水电机自带电缆线长度不能满足用户安装要求时，需外接电缆线。接线应由专职电工操作，电缆线长度由潜水泵潜入井深及电源控制柜位置等确定，横截面积由安装长度、电机功率及起动方式确定，电机电缆线与外接电缆线接头要求可靠密封，绝缘并有一定强度，接头工艺简要如下：
1)将潜水电机上的电缆按下图示将铜芯剥出约30—35mm长，用砂布将铜丝擦干净，发亮为宜，同样将外接三芯电缆的铜丝也剥出30— 35mm，用砂布擦干净。
2)按下图示将三芯电缆，外接圆电缆剥出的铜丝部分对插起来，然 后用一根细铜丝按图示样绑扎紧，剩余部分剪去，用剪刀按平，不扎手 为宜，三根同样绑法。
3) 准备一个小铁盒或小铁锅（能蘸住三个线头即可），将焊锡放入锅内放在火上加热，直到焊锡化开，将三个线头涂上适量的焊油，迅速放入锅内焊牢，要求焊头表面光滑，无毛剌及假焊现象，如果没有焊牢或不光滑，应重新焊接，直到达到要求为止。
4) 按下图示用涤纶绝缘胶带包扎时一定要压住第一圈的一半。（半叠式包扎法）包扎8-12层，包好后，再用塑料胶带包两层以作强度保护。
5)按下图示用塑料胶带把三个线头包在一起，包扎两层。
6)包扎好后取一盆凉水将包扎好的线头完全浸泡在水中，12小时 后，用500兆欧表测量绝缘不能低于100兆欧，否则应重新包扎直到达到 要求为止。 泵安装操作前，须连接好电源线及电控仪表接线，并核对电压、频率等。 必须安装电机保护器，以保证电机不受缺相、电压不稳和过载的损害。

七、进口不锈钢多级深井潜水泵注意事项

安装启动前说明

输水时其泥沙含量不超过50g/m3,以保证电机的冷却效果及泵流道的畅通，延长设备的使用寿命。 使用前，充水式电机内腔必须注满水。注水方法参见电机警示牌，或参见不同厂家电机使用说明书要求。 水中氯化氢的含量不大于1.5mg/l;水中氯离子的含量不大于 400mg/l。 水源的出水量应保证电泵连续运转的需要。 电泵严禁无水空转，严禁人畜接近工作区

启动及操作

1.当泵已正确连接并浸入液体中，其启动时出口阀开度大约为1/3倍于最大流量。

2.检查泵的旋向 泵正确的旋转方向可以看泵出口处的箭头指向，也就是从出水口方 向看为逆时针旋转，在浸入水之前，将泵直立并固定在某个铁架上，点动电源（注意，是点动，也就是瞬间），看联轴器转向即可。也可用下列步骤： 1.启动泵，检查其流量和出口速度或出口表压；

2.停止泵，交换与电源的两相接线；

3.启动泵，检查其流量与出口速度或出口表压；

4.停止泵，比较接线交换前后泵性能参数，确定流量大和出口速度高 或压力高的接线为正确接线方式。

3.观察电流表，调节出口阀门，使运行时电流不得超过电机额定电流。

4.建议停机时，调节泵出口流量在0.1倍额定流量状态时断开电源，并先关闭与之相连的电控仪表及保护监视器件。

泵的起动频度

为了使设备良好地运行，建议配用电机功率小于等于3kW的泵，每小时不超过30次； 大于3kW的泵每小时不超过20次，若长时间搁置时， 要求每年至少试车2次，每次试车时间不少于0.5小时。

八、进口不锈钢多级深井潜水泵故障与排除
