美国尼科NICO进口液下式排污泵是在技术的基础上,结合严峻工况使用而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点,在排送固体颗粒和长纤维垃圾方面,具有独特效果。液下式排污泵水力性能先进、成熟,产品经性能测试,各项指标均符合有关设计要求。美国尼科NICO采用计算机设计和优化处理,丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。进口液下式排污泵适用范围:适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒的污水污物。
公称通径:25-500mm
流量范围:8-2600(m3/h)
扬程范围:7-60m
功率范围:1.1-250kw
转速范围:740r/min-2900r/min
防爆标志:ExdeIIBT4 DIP21 TA T6
防护等级:IP54/IP65
额定电压:DC24v、220v、380v,660v,1140v(DC、AC)
温度范围:t<125℃(98%H2SO4) t<80℃(93%H2SO4)
工作压力:≤1.6Mpa
泵体材质:铸铁、WCB、304、316、316L
1、大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2、设计合理,配套电机合理,效率高,节能效果显著。
3、机械密封采用双道串联密封,材质为硬质耐磨碳化钨,耐用、耐磨,可使泵安全连续运行8000小时以上。
4、泵结构紧凑,体积小,移动方便,安装简单。
5、可配备液位自动控制柜,根据所需的液位变化,自动控制泵的起停,无需专人看管,使用极为方便。
6、液下式无堵塞排污泵为立式结构,工作时泵体浸在液体中因而很容易起动,不存在排气抽空问题,同时具有无泄漏等特点,液下深度可达15米。
7、接轴结构先进可靠,泵与电机采用连轴器联结,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系数。
8、排污泵有液下式不锈钢排污泵(单管)安装和液下式不锈钢排污泵(双管)安装两种,支承件有圆盘和方盘安装,适合不同需要。

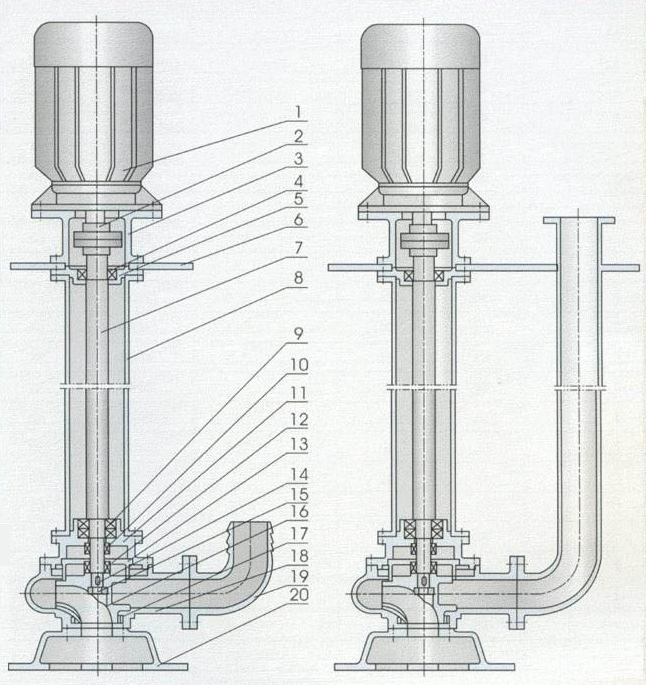

1 | 电机 | 11 | 油室 |
2 | 联轴器 | 12 | 机械密封 |
3 | 电机座 | 13 | 后盖板 |
4 | 上轴承 | 14 | 键 |
5 | 上轴承座 | 15 | 叶轮螺母 |
6 | 安装盘 | 16 | 叶轮 |
7 | 加长轴 | 17 | 密封环 |
8 | 支撑管 | 18 | 泵体 |
9 | 下轴承 | 19 | 出水管 |
10 | 上机械密封 | 20 | 底盘 |
排出口径 mm | 流量 m3/h | 扬程 m | 转速 r/min | 功率 KW | 效率 % |
40 | 12 | 15 | 2900 | 1.5 | 48 |
50 | 20 | 7 | 1450 | 0.75 | 62 |
〃 | 10 | 10 | 〃 | 0.75 | 54 |
〃 | 15 | 15 | 2900 | 1.5 | 51 |
〃 | 15 | 20 | 〃 | 2.2 | 51 |
〃 | 17 | 25 | 〃 | 3 | 53 |
〃 | 25 | 32 | 〃 | 5.5 | 49 |
65 | 25 | 15 | 〃 | 2.2 | 52 |
〃 | 37 | 13 | 〃 | 3 | 60 |
〃 | 25 | 28 | 〃 | 4 | 58 |
80 | 40 | 7 | 〃 | 2.2 | 50 |
〃 | 29 | 9 | 〃 | 2.2 | 48 |
〃 | 43 | 13 | 〃 | 3 | 65 |
〃 | 40 | 15 | 〃 | 4 | 57 |
〃 | 50 | 25 | 〃 | 7.5 | 56 |
100 | 80 | 9 | 1450 | 4 | 62 |
〃 | 110 | 10 | 〃 | 5.5 | 97 |
〃 | 65 | 15 | 〃 | 5.5 | 59 |
〃 | 100 | 15 | 〃 | 7.5 | 70 |
〃 | 80 | 20 | 〃 | 7.5 | 71 |
〃 | 100 | 22 | 〃 | 15 | 61 |
150 | 145 | 9 | 〃 | 7.5 | 63 |
〃 | 200 | 10 | 〃 | 15 | 64 |
〃 | 160 | 15 | 〃 | 15 | 67 |
〃 | 180 | 22 | 〃 | 18.5 | 74 |
〃 | 150 | 26 | 〃 | 18.5 | 72 |
〃 | 130 | 30 | 〃 | 22 | 69 |
〃 | 200 | 30 | 〃 | 37 | 65 |
〃 | 150 | 35 | 〃 | 37 | 63 |
200 | 250 | 11 | 〃 | 15 | 72 |
〃 | 250 | 15 | 〃 | 18.5 | 72 |
〃 | 400 | 10 | 〃 | 22 | 75 |
〃 | 310 | 13 | 〃 | 22 | 71 |
〃 | 400 | 13 | 〃 | 30 | 76 |
〃 | 250 | 22 | 〃 | 30 | 71 |
〃 | 350 | 25 | 〃 | 37 | 73 |
〃 | 〃 | 35 | 〃 | 45 | 69 |
250 | 600 | 9 | 〃 | 30 | 78 |
〃 | 600 | 12 | 〃 | 37 | 76 |
〃 | 600 | 15 | 〃 | 45 | 73 |

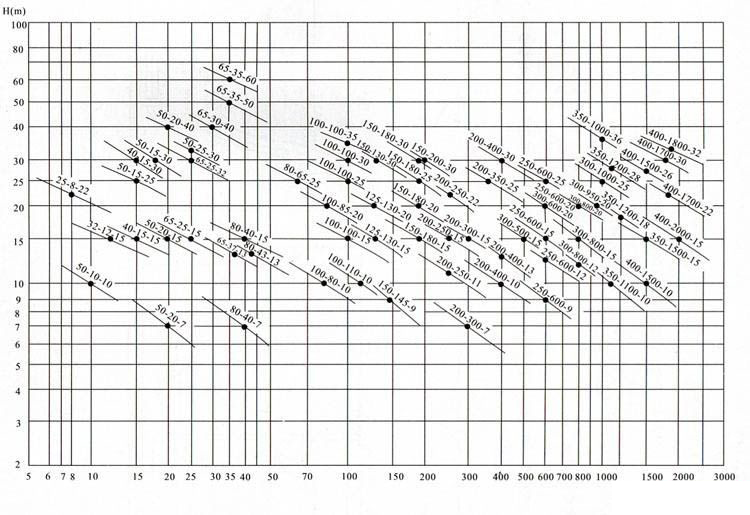

口径 (mm) | 流量 (m3/h) | 扬程 (m) | 功率 (kw) | 转速 (r/min) | 效率 (%) |
25 | 8 | 22 | 1.1 | 2825 | 38.5 |
32 | 12 | 15 | 1.1 | 2825 | 40 |
40 | 15 | 15 | 1.5 | 2840 | 45.1 |
40 | 15 | 30 | 2.2 | 2840 | 48 |
50 | 20 | 7 | 0.75 | 1390 | 54 |
50 | 10 | 10 | 0.75 | 1390 | 56 |
50 | 20 | 15 | 1.5 | 2840 | 55 |
50 | 15 | 25 | 2.2 | 2840 | 56 |
50 | 18 | 30 | 3 | 2880 | 58 |
50 | 25 | 32 | 5.5 | 2900 | 53 |
50 | 20 | 40 | 7.5 | 2900 | 55 |
65 | 25 | 15 | 2.2 | 2840 | 52 |
65 | 37 | 13 | 3 | 2880 | 55 |
65 | 25 | 30 | 4 | 2890 | 58 |
65 | 30 | 40 | 7.5 | 2900 | 56 |
65 | 35 | 50 | 11 | 2930 | 60 |
65 | 35 | 60 | 15 | 2930 | 63 |
80 | 40 | 7 | 2.2 | 1420 | 52 |
80 | 43 | 13 | 3 | 2880 | 50 |
80 | 40 | 15 | 4 | 2890 | 57 |
80 | 65 | 25 | 7.5 | 2900 | 56 |
100 | 80 | 10 | 4 | 1440 | 62 |
100 | 110 | 10 | 5.5 | 1440 | 66 |
100 | 100 | 15 | 7.5 | 1440 | 67 |
100 | 85 | 20 | 7.5 | 1440 | 68 |
100 | 100 | 25 | 11 | 1460 | 65 |
100 | 100 | 30 | 15 | 1460 | 66 |
100 | 100 | 35 | 18.5 | 1470 | 65 |
125 | 130 | 15 | 11 | 1460 | 62 |
125 | 130 | 20 | 15 | 1460 | 63 |
150 | 145 | 9 | 7.5 | 1440 | 63 |
150 | 180 | 15 | 15 | 1460 | 65 |
150 | 180 | 20 | 18.5 | 1470 | 75 |
150 | 180 | 25 | 22 | 1470 | 76 |
150 | 130 | 30 | 22 | 1470 | 75 |
150 | 180 | 30 | 30 | 1470 | 73 |
150 | 200 | 30 | 37 | 1480 | 70 |
200 | 300 | 7 | 11 | 970 | 73 |
200 | 250 | 11 | 15 | 970 | 74 |
200 | 400 | 10 | 22 | 1470 | 76 |
200 | 400 | 13 | 30 | 1470 | 73 |
200 | 250 | 15 | 18.5 | 1470 | 72 |
200 | 300 | 15 | 22 | 1470 | 73 |
200 | 250 | 22 | 30 | 1470 | 71 |
200 | 350 | 25 | 37 | 1980 | 75 |
200 | 400 | 30 | 55 | 1480 | 70 |
250 | 600 | 9 | 30 | 980 | 74 |
250 | 600 | 12 | 37 | 1480 | 78 |
250 | 600 | 15 | 45 | 1480 | 75 |
250 | 600 | 20 | 55 | 1480 | 73 |
250 | 600 | 25 | 75 | 1480 | 73 |
300 | 800 | 12 | 45 | 980 | 76 |
300 | 500 | 15 | 45 | 980 | 70 |
300 | 800 | 15 | 55 | 980 | 73 |
300 | 600 | 20 | 55 | 980 | 75 |
300 | 800 | 20 | 75 | 980 | 78 |
300 | 950 | 20 | 90 | 980 | 80 |
300 | 1000 | 25 | 110 | 980 | 82 |
350 | 1100 | 10 | 55 | 980 | 84.5 |
350 | 1500 | 15 | 90 | 980 | 82.5 |
350 | 1200 | 18 | 90 | 980 | 83.1 |
350 | 1100 | 28 | 132 | 740 | 83.2 |
350 | 1000 | 36 | 160 | 740 | 78.5 |
400 | 1500 | 10 | 75 | 980 | 82.1 |
400 | 2000 | 15 | 132 | 740 | 85.5 |
400 | 1700 | 22 | 160 | 740 | 82.1 |
400 | 1500 | 26 | 160 | 740 | 83.5 |
400 | 1700 | 30 | 200 | 740 | 83.5 |
400 | 1800 | 32 | 250 | 740 | 82.1 |
500 | 2500 | 10 | 110 | 740 | 82 |
500 | 2600 | 15 | 160 | 740 | 83 |
500 | 2400 | 22 | 220 | 740 | 84 |
500 | 2600 | 24 | 250 | 740 | 82 |
故障形式 | 产 生原因 | 排除方法 |
泵不出水 | 1.水泵反转 2.进水管道漏气 3.泵腔蓄水不足 4.电压太高,苣动时联轴器打滑 5.吸程太高 6.阀门没有打开 | 1.改变电讥接线 2.社绝漏气 3.增加蓄水量 4.调正电压 5.降低泵安装位置 6.校正或更?阀门 |
流量不足 | 1.吸入管径太小或淤塞 2.叶轮流道阻塞 3.扬程过高 4.转速不够 | 1.调换或清洗水管 2.清洗叶轮 3.开大出水阀 4.恢复额定转速 |
扬程过低 | 1.流量过大 2.转速太低 | 1.关小出水阀 2.恢复额定转速 |
噪音太大 | 1.轴严重磨损 2.轴承严重磨损 3.外磁钢或?磁钢与隔离套接触 4.密封环与叶轮研磨 | 1.更换泵轴 2.更换轴承 3.拆除泵头重新组装 4.更换止推环、密封环 |
漏 液 | O型密封圈损坏 | 更换O型密封圈 |
