美国尼科NICO进口双吸管道泵是朂新一代的高效节能新产品,广泛用于现代城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程等。SX型泵采用标准规范设计,其系列化、标准化、通用化程度高,性能优越、运行平稳、安全可靠。在设计中采用新结构、便于维护,维修和保养;采用新材质,可适用于多种介质的输送。
公称通径:100~1200mm)
流量范围:70~22392(m3/h)
扬程范围:8-150(m)
功率范围:1.5~18.5KW
转速范围:2900r/min
额定电压:DC24v、220v、380v,660v,1140v(DC、AC)
温度范围:-20℃~200℃
工作压力:≤4Mpa
固体颗粒:≤80mg/L
泵体材质:WCB、304、316、四氟
1.泵壳结构:采用轴向中开结构,吸入口与吐出口均在泵体上,且均在垂直于轴线的平面内。便于管路布置,便于检修(检修时,拆开泵盖和转子部件即可,无需拆卸进出口水管及原动机)。
2.转子结构:采用双吸叶轮,利用其叶片的对称布置,达到平衡轴向力之效果。叶轮依靠两侧的轴套和轴套螺母固定在轴上,其轴向位置可通过调整轴套螺母,准确对中。轴采用两端支撑结构,通过弹性柱销联轴器直连原动机,有效降低机械损失;轴承为深沟球轴承,油脂润滑,运行平稳。
3.涡室结构:泵体、泵盖和叶轮构成吸水室和压水室。在吸水室和压水室之间安装口环,用以减少压水室的水漏回到吸水室,从而减小容积损失,同时对泵体起到有效地保护作用,延长泵壳使用寿命。在进出法兰上,预留真空表和压力表的安装管螺孔;在进出水法兰的下部,预留放水管螺纹孔接口,便于自动化控制系统接入。
4.轴封结构:轴封为填料机封或机械密封两种,亦可根据特殊要求采用软填料密封。水封水(冲洗水)根据介质情况,采用从压水室引出或外接供应。

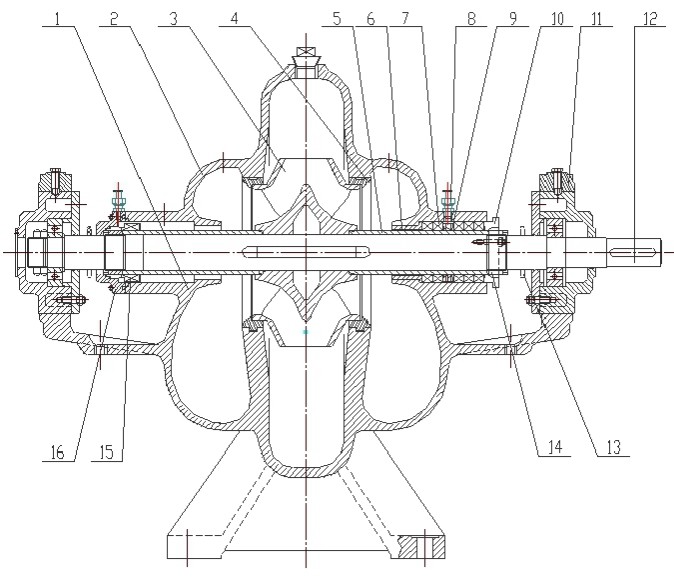

16 | 机封压盖 |
15 | 机械密封 |
14 | 轴套螺母 |
13 | 挡水圈 |
12 | 轴 |
11 | 轴承 |
10 | 填料压盖 |
9 | 填料环 |
8 | 水封管部件 |
7 | 填料 |
6 | 填料套 |
5 | 轴套 |
4 | 口环 |
3 | 叶轮 |
2 | 泵盖 |
1 | 泵体 |
序号 | 零件名称 |

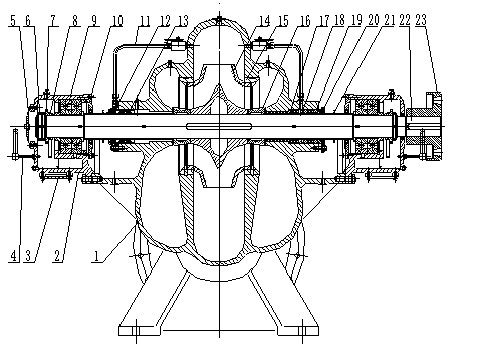

23 | 联轴器 |
22 | 轴 |
21 | 挡水圈 |
20 | 填料压盖 |
19 | 填料 |
18 | 填料环 |
17 | 填料函衬套 |
16 | 叶轮挡套 |
15 | 口环 |
14 | 叶轮 |
13 | 机械密封 |
12 | 机封压盖 |
11 | 水封管部件 |
10 | 轴承压盖 |
9 | 深沟球轴承 |
8 | 油环 |
7 | 轴承挡套 |
6 | 圆螺母 |
5 | 轴承体端盖 |
4 | 油位计部件 |
3 | 冷却室盖 |
2 | 轴承体 |
1 | 泵体 |
序号 | 零件名称 |

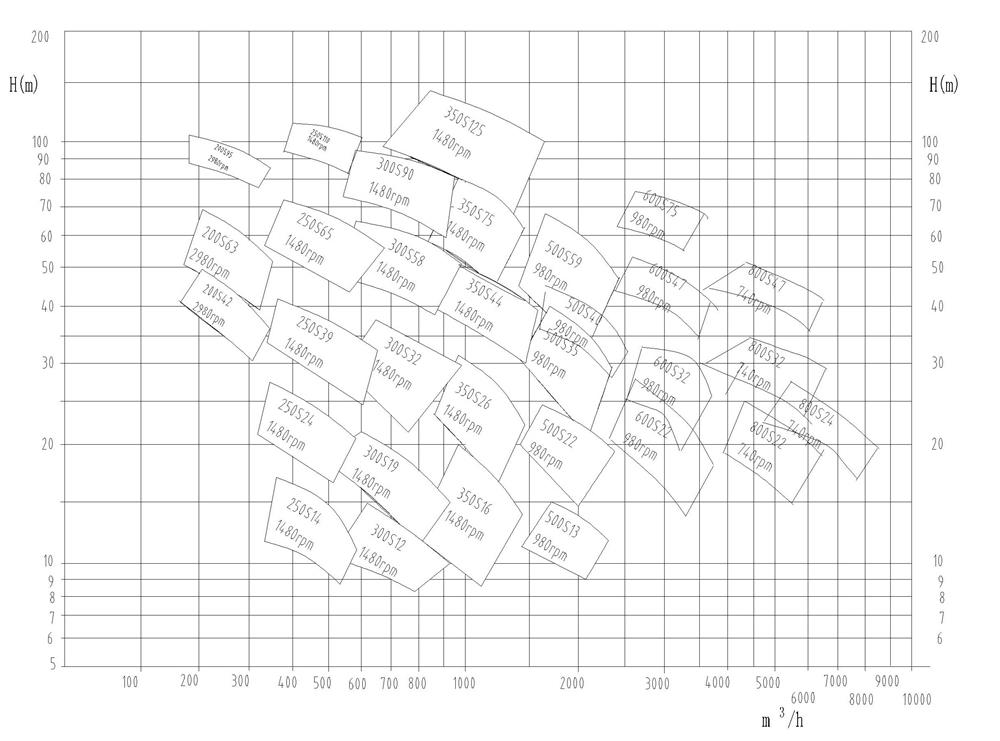

泵型号 Type | 流量 Capacity | 扬程 Head | 转速 SXpeed | 轴功率 SXhaft power | 配套功率 Motor power | 效率 EFF | 汽蚀 NPSXH | ||
(m³/h) | (l/SX) | (m) | (r/min) | (kw) | (kw) | (%) | (m) | ||
150SX50 | 130 160 220 | 36.1 44.4 61.1 | 52 50 40 | 2980 | 25.3 27.3 31.1 | 37 | 72.9 80 77.2 | 3.9 | |
A | 112 144 180 | 31.1 40 50 | 43.8 40 35 | 2980 | 18.5 20.9 24.5 | 30 | 72 75 70 | 3.9 | |
B | 103 133 160 | 28.6 36.9 44.4 | 38 36 32 | 2980 | 17.2 18.6 19.4 | 22 | 65 70 72 | 3.9 | |
150SX78 | 126 160 198 | 35 44.4 55 | 84 78 70 | 2980 | 40 45 51 | 55 | 72 75 74 | 5.9 | |
A | 112 144 180 | 31.1 40 50 | 67 62 55 | 2980 | 30 33.8 33.5 | 45 | 68 72 70 | 5.9 | |
150SX97 | 126 180 216 | 35 50 60 | 104 97 87 | 2980 | 49 59 64 | 75 | 73 80 79 | 3.8 | |
A | 119 170 204 | 33 47.2 56.6 | 91 85 76 | 2980 | 42 50 55 | 75 | 70 78 77 | 3.7 | |
J | 72 90 108 | 20 25 30 | 24 22.5 20 | 1480 | 6.5 7.5 8.5 | 11 | 73 74 70 | 2.7 | |
200SX42 | 216 280 342 | 60 77.7 95 | 48 42 35 | 2980 | 34.8 38.1 40.2 | 55 | 81 84.2 81 | 5.4 | |
A | 198 270 310 | 55 75 86.1 | 43 36 31 | 2980 | 30.5 33.1 34.4 | 37 | 76 80 76 | 5.4 | |
200SX63 | 216 280 351 | 60 77.7 97.5 | 69 63 50 | 2980 | 54.8 58.3 66.4 | 75 | 74 82.7 72 | 5.4 | |
A | 180 270 324 | 50 75 90 | 54.5 46 37.5 | 2980 | 41.1 45.1 47.3 | 55 | 70 75 70 | 5.4 | |
200SX95 | 183 280 324 | 50.8 77.7 90 | 103 95 85 | 2980 | 83.1 91.7 100 | 110 | 62 79.2 75 | 4.7 | |
A | 198 270 310 | 55 75 86.1 | 94 87 80 | 2980 | 74.5 85.5 91.1 | 110 | 68 75 74 | 4.5 | |
250SX14 | 360 485 576 | 100 134.7 160 | 17.5 14 11 | 1480 | 21.4 21.5 22.1 | 30 | 80 85.8 78 | 3.2 | |
A | 320 430 504 | 88.8 119.4 140 | 13.7 11 8.6 | 1480 | 15.4 15.8 15.8 | 22 | 78 82 75 | 3.2 | |
250SX24 | 360 485 576 | 100 134.7 160 | 27 24 19 | 1480 | 33.1 36.9 36.4 | 55 | 80 85.8 82 | 3.5 | |
A | 342 414 482 | 95 115 133.8 | 22.2 20.3 17.4 | 1480 | 25.8 27.6 28.6 | 30 | 80 83 80 | 3.5 |
泵型号 Type | 流量 Capacity | 扬程 Head | 转速 SXpeed | 轴功率 SXhaft power | 配套功率 Motor power | 效率 EFF | 汽蚀 NPSXH | ||
(m³/h) | (l/SX) | (m) | (r/min) | (kw) | (kw) | (%) | (m) | ||
250SX39 | 360 485 612 | 100 134.7 170 | 42.5 39 32.9 | 1480 | 54.8 61.5 68.6 | 75 | 76 84 79 | 3.2 | |
A | 324 468 576 | 90 130 160 | 35.5 30.5 25 | 1480 | 42.5 49.3 50.9 | 55 | 74 79 77 | 3.2 | |
250SX65 | 360 485 612 | 100 134.7 170 | 71 65 56 | 1480 | 92.8 109 129.6 | 132 | 75 79 72 | 6.7 | |
A | 338 462 535 | 93.8 128.3 148.6 | 60 53 49 | 1480 | 73.6 84.4 95.2 | 110 | 74 77 75 | 6.7 | |
250SX110 | 400 545 600 | 111.1 151.3 166.6 | 115 110 102.4 | 1480 | 169 206.6 217 | 250 | 74 79 77 | 2.3 | |
300SX12 | 612 790 900 | 170 219.4 250 | 14.5 11.25 10 | 1480 | 30.2 31.1 33.1 | 37 | 80 85 74 | 5.8 | |
A | 515 675 781 | 143 187.5 216.9 | 11.5 9.7 8.5 | 1470 | 22.1 22.9 23.8 | 30 | 72 78 76 | 5.8 | |
300SX19 | 612 790 935 | 170 219.4 259.7 | 22 19 14 | 1480 | 45.9 47 47.6 | 55 | 80 87 75 | 5.8 | |
A | 485 693 798 | 134.7 192.5 221.6 | 18.5 14.8 12.1 | 1480 | 34.4 34.9 35.1 | 45 | 71 80 75 | 5.8 | |
300SX32 | 612 790 960 | 170 219.4 266.6 | 38 32 29 | 1480 | 76.2 79.2 95 | 110 | 83 87 80 | 5.8 | |
A | 537 702 720 | 149.1 195 200 | 29.5 24.7 22.8 | 1480 | 53.9 56.2 62.9 | 75 | 80 84 78 | 5.8 | |
300SX58 | 576 790 972 | 160 219.4 270 | 65 58 50 | 1480 | 136 148.5 165.5 | 185 | 75 84 80 | 5.8 | |
A | 529 720 893 | 146.9 200 248 | 55 49 42 | 1480 | 99.2 118.6 131 | 160 | 79 81 78 | 5.8 | |
B | 504 684 835 | 140 190 231.9 | 47.2 43 37 | 1480 | 88.8 100 108 | 132 | 73 90 78 | 5.8 | |
300SX90 | 590 790 936 | 163.8 219.4 260 | 93 90 82 | 1480 | 202 242 279 | 315 | 74 80 75 | 5.8 | |
A | 576 756 918 | 160 210 255 | 86 78 70 | 1480 | 190 217 247 | 280 | 71 74 71 | 5.8 | |
B | 540 720 900 | 150 200 250 | 72 67 57 | 1480 | 151 180 200 | 220 | 70 73 70 | 5.8 |
泵型号 Type | 流量 Capacity | 扬程 Head | 转速 SXpeed | 轴功率 SXhaft power | 配套功率 Motor power | 效率 EFF | 汽蚀 NPSXH | ||
(m³/h) | (l/SX) | (m) | (r/min) | (kw) | (kw) | (%) | (m) | ||
350SX16 | 972 1260 1440 | 270 350 400 | 20 16 13.4 | 1480 | 64 64.5 71 | 75 | 83 86 74 | 5.3 | |
A | 800 967 1167 | 222.2 268.6 324.1 | 13.7 11.5 8.6 | 1480 | 40.3 38.8 39 | 55 | 74 78 70 | 5.3 | |
350SX26 | 972 1260 1440 | 270 350 400 | 32 26 22 | 1480 | 99.7 101.5 105 | 132 | 85 88 82 | 5.3 | |
A | 843 1088 1264 | 234.1 302.2 351.1 | 24.7 20.4 15.7 | 1480 | 70.9 72.8 74 | 90 | 80 83 73 | 5.3 | |
350SX44 | 972 1260 1476 | 270 350 410 | 50 44 37 | 1480 | 164 177.6 189 | 220 | 81 87 79 | 5.3 | |
A | 876 1260 1476 | 243.3 350 410 | 42 37 31 | 1480 | 125.2 151.1 155.8 | 200 | 80 84 80 | 5.3 | |
350SX75 | 972 1260 1440 | 270 350 400 | 80 75 65 | 1480 | 271 304 349 | 355 | 78 85 80 | 5.3 | |
A | 900 1170 1332 | 250 325 370 | 70 65 56 | 1480 | 220 247 257 | 280 | 78 84 79 | 5.3 | |
B | 813 1060 1202 | 225.8 294.4 333.8 | 57 53 45.8 | 1480 | 168 187 195 | 220 | 75 82 77 | 5.3 | |
350SX125 | 850 1260 1660 | 236.1 350 461.1 | 140 125 100 | 1480 | 462 531 623 | 710 | 70 81 72.5 | 5.3 | |
A | 787 1157 1538 | 218.6 321.3 427.2 | 120 107 86 | 1480 | 367 432 515 | 560 | 70 78 70 | 5.3 | |
B | 697 1027 1363 | 193.6 285.2 378.6 | 94 84 67 | 1480 | 255 305 343 | 400 | 70 77 72.5 | 5.3 | |
500SX13 | 1620 2020 2340 | 450 561.1 650 | 15 13 10.4 | 980 | 83.8 86.2 82.8 | 110 | 79 83 80 | 5.7 | |
500SX22 | 1620 2020 2340 | 450 561.1 650 | 24.5 22 19.4 | 980 | 140.4 144.1 145.5 | 185 | 77 84 85 | 5.2 | |
A | 1400 1746 2020 | 388.8 485 561.1 | 20 17 14 | 980 | 103 101 93.9 | 132 | 74 80 82 | 5.2 | |
500SX35 | 1620 2020 2340 | 450 561.1 650 | 40 35 28 | 980 | 207.6 219 209.9 | 280 | 85 88 85 | 5.8 | |
A | 1400 1746 2020 | 388.8 485 561.1 | 31 27 21 | 980 | 144 151 138 | 220 | 82 85 84 | 5.8 |
泵型号 Type | 流量 Capacity | 扬程 Head | 转速 SXpeed | 轴功率 SXhaft power | 配套功率 Motor power | 效率 EFF | 汽蚀 NPSXH | ||
(m³/h) | (l/SX) | (m) | (r/min) | (kw) | (kw) | (%) | (m) | ||
500SX59 | 1620 2020 2340 | 450 561.1 650 | 68 59 47 | 980 | 379.7 391 374.4 | 450 | 79 83 80 | 4.5 | |
A | 1500 1872 2170 | 416.6 520 602.7 | 57 49 39 | 980 | 315 333 320 | 400 | 74 75 72 | 4.5 | |
B | 1400 1746 2020 | 388.8 485 561.1 | 46 40 32 | 980 | 240.2 257 247.9 | 315 | 73 74 71 | 4.5 | |
500SX98 | 1620 2020 2340 | 450 561.1 650 | 114 98 79 | 980 | 644.8 678 68.3 | 800 | 78 79.5 74 | 4 | |
A | 1500 1872 2170 | 416.6 520 602.7 | 96 83 67 | 980 | 509.3 540 542.4 | 630 | 77 78.5 73 | 4 | |
B | 1400 1746 2020 | 388.8 485 561.1 | 86 74 59 | 980 | 431.4 452 432.8 | 560 | 76 78 75 | 4 | |
600SX22 | 2536 3241 3804 | 704.4 900.2 1056.6 | 27.6 22 18 | 980 | 226.8 231.8 232.1 | 250 | 86 88 79 | 7.5 | |
600SX32 | 2700 3240 3600 | 750 900 1000 | 33.5 32 26 | 980 | 291 317 298 | 400 | 85 89 84 | 7.5 | |
A | 2520 3000 3165 | 700 833.3 879.1 | 25.5 23 19.2 | 980 | 205.8 211 196.9 | 250 | 85 89 84 | 7.5 | |
600SX47 | 2160 3170 3600 | 600 880.5 1000 | 56.6 47 40.5 | 980 | 415.4 455.9 461.7 | 560 | 80 88 86 | 7.5 | |
A | 2400 2920 3500 | 666.6 811.1 972.2 | 45 42 35 | 980 | 352.5 380 402.2 | 500 | 83.5 88 83 | 7.4 |
