进口立式多级泵为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。美国尼科NICO进口立式多级泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。进口立式多级泵适用范围：广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
公称通径：25～250mm
流量范围：4.2-504m3/h
扬程范围：24-240m
功率范围：1.5-450kw
转速范围：1480r/mi-2900r/min
温度范围 :-20℃～120℃
工作压力：≤1.6-2.4Mpa
泵体材质：WCB、304、316、四氟
1、水利模型：设计合理，性能范围广。
2、结构合理，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
3、更少的运行、维修费用：采用机械密封，耐磨损、不易泄漏、使用寿命长，故障率较低。
4、运行平稳，噪音较低：采用低转速电机，使泵运行平稳，噪音较低。
5、立式结构，占地面积小。
6、进出口法兰既可在同侧,也可在两侧。
| 级 数 | 口径 (mm) | 流量 (m3/h) | 扬程 (m) | 功率 (KW) | 转速 (r/min) | 汽蚀余量 (m) |
| 2 | 40 | 6 | 24 | 1.5 | 1480 | 3.2 |
| 3 | 36 | 2.2 | ||||
| 4 | 48 | 3 | ||||
| 5 | 60 | 4 | ||||
| 6 | 72 | 4 | ||||
| 7 | 84 | 5.5 | ||||
| 8 | 96 | 5.5 | ||||
| 9 | 108 | 7.5 | ||||
| 10 | 120 | 7.5 | ||||
| 11 | 132 | 7.5 | ||||
| 12 | 144 | 11 | ||||
| 2 | 50 | 12.5 | 25 | 3 | 1480 | 2.2 |
| 3 | 3.75 | 3 | ||||
| 4 | 50 | 4 | ||||
| 5 | 62.5 | 5.5 | ||||
| 6 | 75 | 7.5 | ||||
| 7 | 87.5 | 7.5 | ||||
| 8 | 100 | 7.5 | ||||
| 9 | 112.5 | 11 | ||||
| 10 | 125 | 11 | ||||
| 2 | 65 | 30 | 30 | 5.5 | 1480 | 2.82 |
| 3 | 45 | 7.5 | ||||
| 4 | 60 | 11 | ||||
| 5 | 75 | 15 | ||||
| 6 | 90 | 15 | ||||
| 7 | 105 | 18.5 | ||||
| 8 | 120 | 22 | ||||
| 9 | 135 | 22 | ||||
| 10 | 150 | 30 | ||||
| 2 | 80 | 50 | 40 | 11 | 1480 | 2.2 |
| 3 | 60 | 15 | ||||
| 4 | 80 | 22 | ||||
| 5 | 100 | 30 | ||||
| 6 | 120 | 3. | ||||
| 7 | 140 | 37 | ||||
| 8 | 160 | 45 | ||||
| 9 | 180 | 45 | ||||
| 10 | 200 | 55 | ||||
| 2 | 100 | 72 | 40 | 15 | 1480 | 2.8 |
| 3 | 60 | 18.5 | ||||
| 4 | 80 | 30 | ||||
| 5 | 100 | 37 | ||||
| 6 | 120 | 37 | ||||
| 7 | 140 | 45 | ||||
| 8 | 160 | 55 | ||||
| 9 | 180 | 55 | ||||
| 10 | 200 | 75 | ||||
| 2 | 100 | 100 | 40 | 18.5 | 1480 | 2.8 |
| 3 | 60 | 30 | ||||
| 4 | 80 | 37 | ||||
| 5 | 100 | 45 | ||||
| 6 | 120 | 55 | ||||
| 7 | 140 | 75 | ||||
| 8 | 160 | 75 | ||||
| 9 | 180 | 90 | ||||
| 10 | 200 | 90 | ||||
| 2 | 150 | 150 | 40 | 30 | 1480 | 2.8 |
| 3 | 60 | 37 | ||||
| 4 | 80 | 45 | ||||
| 5 | 100 | 55 | ||||
| 6 | 120 | 75 | ||||
| 7 | 140 | 90 | ||||
| 8 | 160 | 90 | ||||
| 9 | 180 | 110 | ||||
| 10 | 200 | 132 | ||||
| 2 | 150 | 160 | 50 | 37 | 1480 | 3.5 |
| 3 | 75 | 55 | ||||
| 4 | 100 | 75 | ||||
| 5 | 125 | 90 | ||||
| 6 | 150 | 110 | ||||
| 7 | 175 | 132 | ||||
| 8 | 200 | 132 | ||||
| 9 | 225 | 160 | ||||
| 10 | 250 | 160 | ||||
| 2 | 150 | 200 | 40 | 37 | 1480 | 3.5 |
| 3 | 60 | 55 | ||||
| 4 | 80 | 73 | ||||
| 5 | 100 | 90 | ||||
| 6 | 120 | 110 | ||||
| 7 | 140 | 110 | ||||
| 8 | 160 | 132 | ||||
| 2 | 200 | 300 | 40 | 55 | 1480 | 5 |
| 3 | 60 | 75 | ||||
| 4 | 80 | 110 | ||||
| 5 | 100 | 132 | ||||
| 6 | 120 | 160 | ||||
| 7 | 140 | 160 | ||||
| 8 | 160 | 200 |
1. 安装前检査水泵和电机的完好惰况.
2. 泵安装位置应尽可能靠近水源处

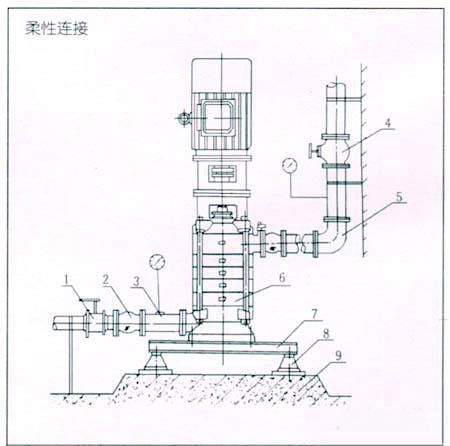

3. 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示.
4. 直接安装可将泵安放在基础上垫高30-40毫米（准备充填水泥浆之用).然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后.重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母.
5. 安装管路吋，逬、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量.
6. 泵用于有吸程场合，进水管端应装有底闼.并且进出口管路不应有过多弯道.同时不得有漏水.漏气现象存在.
7. 在逬口管路上最好装有过滤网，以防杂质进入叶轮内部.滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通
8. 为了维护和使用方便安全，在泵的进.出口管路上各安装一只调节阀及在泵出口附近安装一只压力表.以保证泵在额定范围内运行，确保泵的正常运行和使用寿命
9.逬口如需扩径连接，请选用偏心异径管遒接头
10、安装时管路重量不不应承受在泵上，否则易损环水泵；
11、泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；
12、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；
13、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；
14、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还
应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在工况下运行，增长水泵的使用寿命；
15、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
16、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；
17、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。
| 编号 | 名称 | 编号 | 名称 | |
| 1 | 球阀 | 1 | 球阀 | |
| 2 | 挠性接头 | 2 | 挠性接头 | |
| 3 | 取压直管 | 3 | 取压直管 | |
| 4 | 真空压力表 | 4 | 闸阀 | |
| 5 | 闸阀 | 5 | 弯管 | |
| 6 | 弯管 | 6 | 泵 | |
| 7 | 压力表 | 7 | 联接板 | |
| 8 | 水泥台座 | 8 | JGD型隔振器 | |
| 9 | 水泥台座 |
| 级数 | H | H1 | H2 | L | h | B | D | n-φd | 电机 | 总重 | 隔振器 | |
| 型号 | KW | kg | 规 格 | |||||||||
| 2 | 938 | 112 | 170 | 225 | 45 | 350 | 300 | 4-φ18 | NK90 -4（B5） | 1.5 | 208 | NK3-1 |
| 3 | 1043 | 230 | NK100L1 -4（B5） | 2.2 | 247 | NK3-1 | ||||||
| 4 | 1103 | 290 | NK100L2 -4（B5） | 3 | 267 | NK3-1 | ||||||
| 5 | 1183 | 350 | NK112M -4（B5） | 4 | 288 | NK3-1 | ||||||
| 6 | 1243 | 410 | 309 | NK3-1 | ||||||||
| 7 | 1378 | 470 | NK132S -4（B5） | 5.5 | 332 | NK3-1 | ||||||
| 8 | 1438 | 530 | 353 | NK3-1 | ||||||||
| 9 | 1538 | 590 | NK132M -4（B5） | 7.5 | 373 | NK3-1 | ||||||
| 10 | 1598 | 650 | 394 | NK3-1 | ||||||||
| 11 | 1658 | 710 | 415 | NK3-1 | ||||||||
| 12 | 1803 | 770 | NK160M -4（B5） | 11 | 440 | NK3-1 | ||||||
| 2 | 1084 | 104 | 189 | 220 | 45 | 360 | 305 | 4-φ18 | NK100L2 -4（B5） | 3 | 235 | NK3-1 |
| 3 | 1152 | 257 | 256 | NK3-1 | ||||||||
| 4 | 1240 | 325 | NK112M -4（B5） | 4 | 285 | NK3-1 | ||||||
| 5 | 1383 | 393 | NK132S -4（B5） | 5.5 | 326 | NK3-1 | ||||||
| 6 | 1451 | 461 | 347 | NK3-1 | ||||||||
| 7 | 1559 | 529 | NK132 -4（B5） | 7.5 | 384 | NK3-1 | ||||||
| 8 | 1627 | 597 | 402 | NK3-1 | ||||||||
| 9 | 1780 | 665 | NK160M -4（B5） | 11 | 468 | NK3-1 | ||||||
| 10 | 1848 | 733 | 489 | NK3-1 | ||||||||
| 2 | 1306 | 167 | 199 | 260 | 45 | 430 | 370 | 4-φ24 | NK132S -4（B5） | 5.5 | 379 | NK3-2 |
| 3 | 1426 | 279 | NK132M -4（B5） | 7.5 | 447 | NK3-2 | ||||||
| 4 | 1591 | 359 | NK160M -4（B5） | 11 | 536 | NK3-2 | ||||||
| 5 | 1716 | 439 | NK160L -4（B5） | 15 | 600 | NK3-2 | ||||||
| 6 | 1796 | 519 | 644 | NK3-2 | ||||||||
| 7 | 1901 | 599 | NK180M -4（B5） | 18.5 | 728 | NK3-2 | ||||||
| 8 | 2021 | 679 | NK180L -4（B5） | 22 | 794 | NK3-2 | ||||||
| 9 | 2101 | 759 | 839 | NK3-2 | ||||||||
| 10 | 2246 | 839 | NK200L -4（B）5 | 30 | 962 | NK3-2 | ||||||
| 2 | 1515 | 150 | 277 | 280 | 60 | 450 | 400 | 4-φ24 | NK160M -4（B）5 | 11 | 566 | NK3-2 |
| 3 | 1649 | 366 | NK160L -4（B）5 | 15 | 640 | NK3-2 | ||||||
| 4 | 1865 | 455 | NK180L -4（V1） | 22 | 756 | NK3-2 | ||||||
| 5 | 2030 | 544 | NK200L -4（V1） | 30 | 900 | NK3-2 | ||||||
| 6 | 2120 | 633 | 945 | NK3-2 | ||||||||
| 7 | 2270 | 722 | NK225S -4（V1） | 37 | 1038 | NK4-1 | ||||||
| 8 | 2385 | 811 | NK225M -4（V1） | 45 | 1120 | NK4-1 | ||||||
| 9 | 2475 | 900 | 1175 | NK4-1 | ||||||||
| 10 | 2665 | 989 | NK250M -4（V1） | 55 | 1335 | NK4-1 | ||||||
| 2 | 1616 | 180 | 293 | 280 | 60 | 470 | 410 | 4-φ24 | NK180M -4（V1） | 18.5 | 764 | NK3-2 |
| 3 | 1784 | 396 | NK200L -4（V1） | 30 | 900 | NK3-2 | ||||||
| 4 | 1932 | 499 | NK225S -4（V1） | 37 | 995 | NK4-1 | ||||||
| 5 | 2060 | 602 | NK225M -4（V1） | 45 | 1079 | NK4-1 | ||||||
| 6 | 2248 | 705 | NK250M -4（V1） | 55 | 1241 | NK4-1 | ||||||
| 7 | 2421 | 805 | NK280S -4（V1） | 75 | 1443 | NK4-1 | ||||||
| 8 | 2524 | 911 | 1550 | NK4-1 | ||||||||
| 9 | 2677 | 1014 | NK280M -4（V1） | 90 | 1600 | NK4-1 | ||||||
| 10 | 2780 | 1117 | 1657 | NK4-1 | ||||||||
| 2 | 1980 | 220 | 350 | 380 | 75 | 600 | 550 | 4-φ24 | NK200L -4（V1） | 30 | 800 | NK3-2 |
| 3 | 2125 | 480 | NK225S -4（V1） | 37 | 950 | NK3-2 | ||||||
| 4 | 2280 | 610 | NK225M -4（V1） | 45 | 1080 | NK4-1 | ||||||
| 5 | 2495 | 740 | NK250M -4（V1） | 55 | 1130 | NK4-1 | ||||||
| 6 | 2790 | 870 | NK280S -4（V1） | 75 | 1280 | NK4-1 | ||||||
| 7 | 2875 | 1000 | NK280S -4（V1） | 75 | 1420 | NK4-1 | ||||||
| 8 | 3020 | 1130 | NK280M -4（V1） | 90 | 1600 | NK4-1 | ||||||
| 2 | 1995 | 220 | 350 | 380 | 75 | 600 | 550 | 4-φ24 | NK225S -4（V1） | 37 | 825 | NK3-2 |
| 3 | 2235 | 480 | NK250M -4（V1） | 55 | 970 | NK3-2 | ||||||
| 4 | 2435 | 610 | NK280S -4（V1） | 75 | 1110 | NK4-1 | ||||||
| 5 | 2615 | 740 | NK280M -4（V1） | 90 | 1255 | NK4-1 | ||||||
| 6 | 2900 | 870 | NK315S -4（V1） | 110 | 1410 | NK4-1 | ||||||
| 7 | 3075 | 1000 | NK315S -4（V1） | 132 | 1570 | NK4-1 | ||||||
| 8 | 3210 | 1130 | NK315L1-4（V1） | 160 | 1720 | NK4-1 | ||||||
| 9 | 3340 | 1260 | 1880 | NK4-1 | ||||||||
| 2 | 2200 | 250 | 400 | 420 | 80 | 660 | 600 | 4-φ24 | NK280M-4（V1） | 90 | 1370 | NK4-1 |
| 3 | 2550 | 560 | NK315S-4（V1） | 110 | 1540 | NK4-1 | ||||||
| 4 | 2770 | 720 | NK280M-4（V1） | 132 | 1680 | NK4-1 | ||||||
| 5 | 3000 | 880 | NK315L1-4（V1） | 160 | 1970 | NK4-1 | ||||||
| 6 | 3230 | 1040 | NK315L2-4（V1） | 200 | 2000 | NK4-1 | ||||||
| 2 | 2100 | 250 | 420 | 350 | 60 | 610 | 550 | 4-φ24 | NK250MM-4（V1） | 55 | 824 | NK4-1 |
| 3 | 2380 | 560 | NK280S-4（V1） | 75 | 1070 | NK4-1 | ||||||
| 4 | 2800 | 700 | NK315S-4（V1） | 110 | 1530 | NK4-1 | ||||||
| 5 | 3010 | 840 | NK315M-4（V1） | 132 | 1835 | NK4-, 1 | ||||||
| 6 | 3150 | 980 | NK315L1-4（V1） | 160 | 2340 | NK4-1 | ||||||
| 7 | 3290 | 1120 | NK315L1-4（V1） | 180 | 2380 | NK4-1 | ||||||
| 8 | 3420 | 1260 | NK315L2-4（V1） | 200 | 2670 | NK4 | ||||||
| 故陣现象 | 可能产生的原因 | 解决方法 |
| 水泵不吸水压力表和真空表指针剧烈跳动 | 1.灌注引水不够 2.管路与仪表联接处漏气 3.吸程过高 | 1.检查底阀是否漏水.再雇足引水 2.拧紧漏气处 3.降低吸水高度 |
| 水泵不吸水真空表表示高度真空 | 1.底阀没有打开或己堵塞 2.吸水管路阻力太大 3.过滤器堵塞 | 1.检査底阀 2.更换吸水 3.清理过滤器 |
| 压力表有压力但仍不出水 | 1.出水管阻力太大 2.旋转方向不对 3.出口管阀门未开 4.叶轮堵塞 | 1.检査或缗短水管 2.检査电机.两相互调 3.打开出口阀 4.清除叶轮内的污物 |
| 达不到设计流量 | 1.有空气吸入 2.由于水位降低.淹没深度不够， 3.叶轮内有异物堵塞 4.转子部分严重磨损 | 1.检査漏气部位并排除 2.延长吸水管.加深淹深度 3.拆卸并滴除异物 4.更换密封坏 |
| 泵消耗功率过大 | 1.填料压得过紧.并发热 2.流置过大 3.回转体与壳体有碰擦 4.泵轴承磨损 5.泵轴弯曲 | 1.适当放松 2.关小闸阀开度 3.修整 4.更换轴承 5.更换或校正 |
| 泵振动加大 | 1.叶轮局部有堵塞 2.叶轮破损 3.流量过小 4.泵轴与电动机不同心 5.轴承破损 6.混入空气.发生汽蚀 | 1.拆卸清除异物 2.更换 3.稍幵出口阀 4.定点找正 5.更换 6.改变吸入位.改善吸水管 |
