| 产品名称： | 进口低温止回阀 | 产品型号： | NCCK16D |
| 公称通径： | DN10-DN200 | 美标通径： | 3/8”~8” |
| 连接形式： | 法兰连接、焊接式 | ||
| 公称压力： | 1.6Mpa~10Mpa | 美标压力： | 150LB~1500LB |
| 适用温度： | -40ºC ～ -196ºC | 功能作用： | 防止介质倒流 |
| 适用介质： | LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氢、液氮等 | 安装位置 | 管道 |
| 阀体材质： | LCB低温钢、不锈钢 | 结构形式： | 升降式、旋启式 |
| 测试压力： | 水压1.5倍无渗漏 | 生产厂家： | 美国NICO尼科工业 |

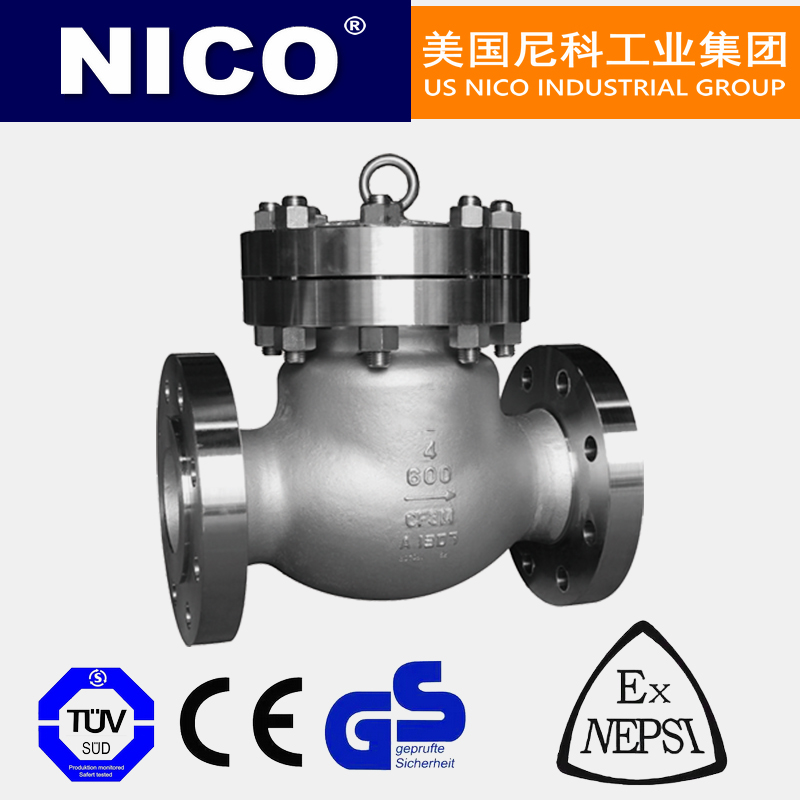

美国进口低温止回阀适用于介质单向流动的管路上，阻止介质回流，以防发生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等各类系统中防止介质回流。
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
| 项目 | 设计及制造 | 结构长度 | 法兰标准 | 检验和试验 |
| 标准 | API 600 | ANSI B16.10 | ANSI B16.5 | API 598 |
| 零件名称 | 阀体、阀盖、阀瓣、摇杆 | 销轴、螺母 | 双头螺母 | 密封面 | 填料 |
| 材料 | A352-LCB、A352-LC3、A351-CF8 | A182-F304 | Cr-Mo钢 | 钴基合基 | 聚四氟乙烯 |
| 型号 | 公称压力PN(Lb) | 常温试验压力 | 低温密封试验压力(MPa) | 工作温度及适用介质 | |||
| 壳体 | 密封 | ||||||
| NCCK16D-150（Lb） | 150 | 3.0 | 0.6 | 0.6 | -46℃ 氨、液氮、丙烷 | -101℃ 乙烯、二氧化碳 | -196℃ 甲烷、液化天然气 |
| NCCK16D-300（Lb） | 300 | 7.5 | 0.6 | 0.6 | |||
| NCCK16D-600（Lb） | 600 | 15.0 | 0.6 | 0.6 | |||

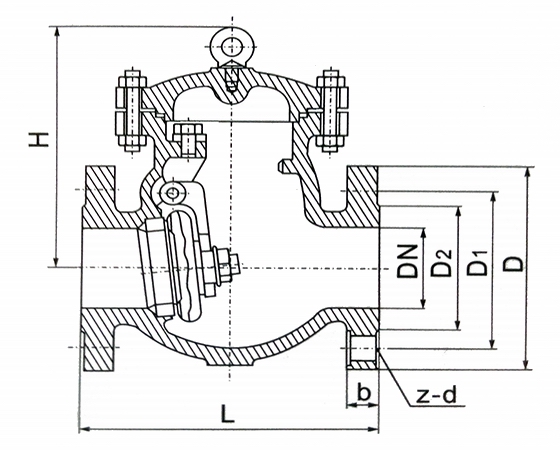

| 公称通径 | 尺寸 | ||||||||
| mm | in | L | D | D1 | D2 | b | f | n-Φd | H |
| NCCK16D-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| NCCK16D-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| NCCK16D-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
