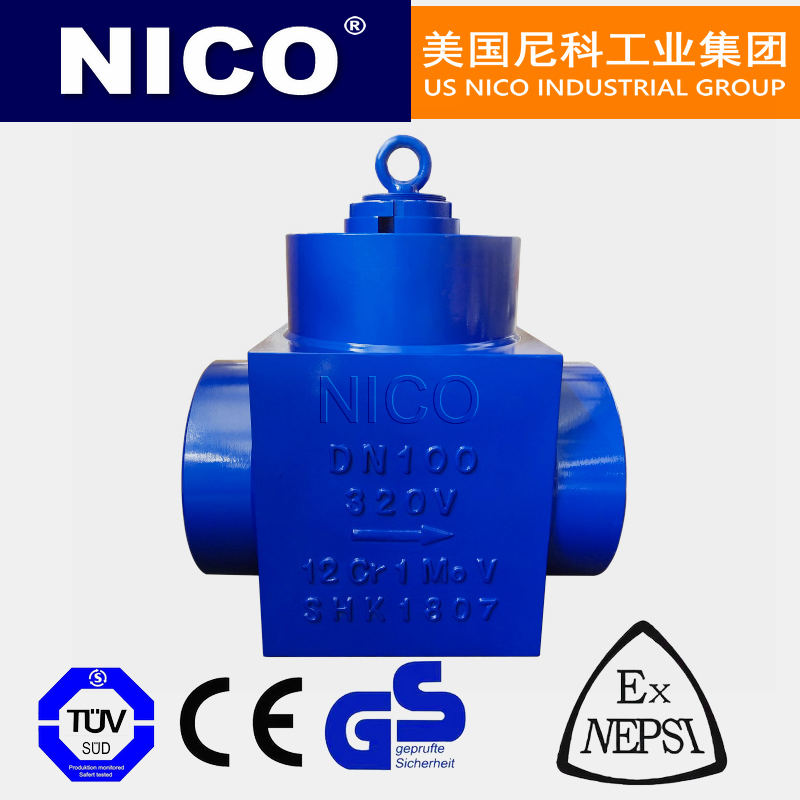

产品名称： | 进口焊接式止回阀 | 产品型号： | NCCK-4Y |
公称通径： | DN6~DN600 | 美标通径： | 1/4”~20” |
连接形式： | 焊接式 | ||
公称压力： | 1.6Mpa~72Mpa | 美标压力： | 150LB~6000LB |
适用温度： | ≤725℃ | 功能作用： | 防止介质倒流 |
适用介质： | 高温高压流体 | 安装位置 | 管道 |
阀体材质： | A105/SS304 | 结构形式： | 升降式 |
测试压力： | 水压1.5倍无渗漏 | 生产厂家： | 美国NICO尼科工业 |
美国尼科NICO进口高温高压止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。
| 公称压力PN（MPa） | 试验压力Ps（MPa） | 工作压力 | 工作温度（度） | 适用介质 | |||
| 强度 | 密封（液） | P54 | P55 | P57 | |||
| 10.0 | 15.0 | 11.0 | ≤425 | 水、蒸气、油品 | |||
| 16.0 | 24.0 | 17.6 | |||||
| 20.0 | 30.0 | 22.0 | |||||
| 25.0 | 37.5 | 27.5 | |||||
| 32.0 | 48.0 | 36.0 | |||||
| P5410 | 30.0 | 22.0 | 10 | ≤540 | 蒸汽 | ||
| P5414 | 37.5 | 27.5 | 14 | ||||
| P5417 | 48.0 | 36.0 | 17 | ||||
| P5510 | 37.5 | 27.5 | 10 | ≤550 | |||
| P5514 | 48.0 | 36.0 | 14 | ||||
| P5517 | 53.0 | 39.0 | 17 | ||||
| P5710 | 48.0 | 36.0 | 10 | ≤570 | |||
| P5714 | 55.0 | 40.0 | 14 | ||||
| P5717 | 60.0 | 44.0 | 17 | ||||
| 零件材料 | 材料牌号 | |||
| 阀体 | WCB | WC1 | WC6 | WC9 |
| 阀座 | 25 | 15CrMoA | 12Cr1MoVA | |
| 阀瓣 | WCB | WC1 | WC6 | WC9 |
| 摇杆 | WCB | WC1 | WC6 | WC9 |
| 阀盖 | 25 | 15CrMoA | 12Cr1MoVA | |
| 密封环 | 1Cr17Ni2 | 20CrMo1VA | ||
| 密封环 | S软钢（增强柔性石墨） | S软钢 | F软钢 | |
| 公称通径PNS（in.） | 主要外形尺寸和连接尺寸（mm） | ||
| d | L | H | |
| 2 1/2 | 56 | 254 | 282 |
| 3 | 64 | 325 | 300 |
| 4 | 84 | 406 | 350 |
| 5 | 100 | 483 | 425 |
| 6 | 126 | 559 | 400 |
| 8 | 158 | 711 | 490 |
| 10 | 200 | 864 | 540 |
| 12 | 250 | 991 | 650 |
| 14 | 280 | 1067 | 710 |
| 公称通径PNS（in.） | 主要外形尺寸和连接尺寸（mm） | ||
| d | L | H | |
| 2 1/2 | 50 | 330 | 240 |
| 3 | 60 | 368 | 305 |
| 4 | 80 | 457 | 315 |
| 5 | 96 | 533 | 409 |
| 6 | 118 | 610 | 465 |
| 8 | 147 | 762 | 528 |
| 10 | 180 | 914 | 613 |
| 12 | 222 | 1041 | 680 |
| 14 | 254 | 1118 | 745 |
| 公称通径PNS（in.） | 主要外形尺寸和连接尺寸（mm） | ||
| d | L | H | |
| 3 | 54 | 368 | 297 |
| 4 | 70 | 457 | 385 |
| 5 | 86 | 533 | 410 |
| 6 | 104 | 610 | 455 |
| 8 | 130 | 762 | 557 |
| 10 | 162 | 914 | 615 |
| 12 | 210 | 1041 | 715 |
| 14 | 234 | 1118 | 790 |
| 16 | 264 | 1245 | 815 |
| 18 | 304 | 1397 | 815 |
