一、进口底阀选型阐述

二、进口底阀产品说明

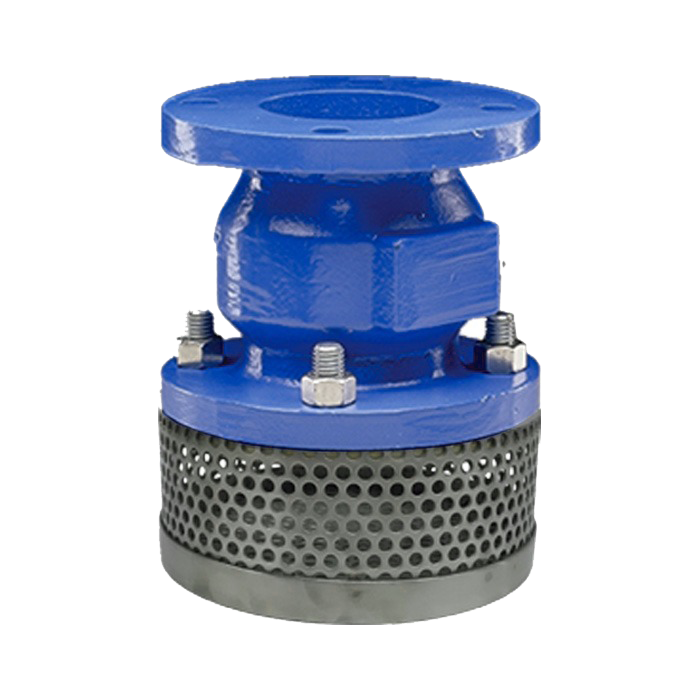

进口底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋,起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型，有法兰连接和螺纹连接。其他名称：内螺纹升降式底阀---井底阀、吸水阀、滤水阀、莲蓬头；升降式底阀--法兰井底阀；旋启式底阀--法兰旋启式井底阀。

底阀焊接在容器的最底部，从而可以达到最佳的排空，清洗，消毒的效果。此外还可根据操作过程中各项工艺要求将工作介质很好的混合。罐底阀尽可能靠近罐底壁，从而达到无死角的效果。

1.结构不论是从流量，还是从工艺要求来看都很理想，此外在排空的时候不会产生湍流现象。

2.可提供所有现行国际标准的接口，如焊接式，卡箍式或螺纹式等。

3.阀体材料均为US304.SUS316L当然也可根据客户的要求采用其他的合金钢。

4.阀体表面可根据客户要求采用机械抛光或电抛光，精度可达到0.25um。

5.底阀可配手动，也可配备气动每台水泵要安装一只底阀，底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。

该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点，广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。

底阀按材质可分为塑胶类底阀和金属类底阀、也可以分为普通底阀和有反洗水流的底阀。

底阀主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流

三、进口底阀结构原理

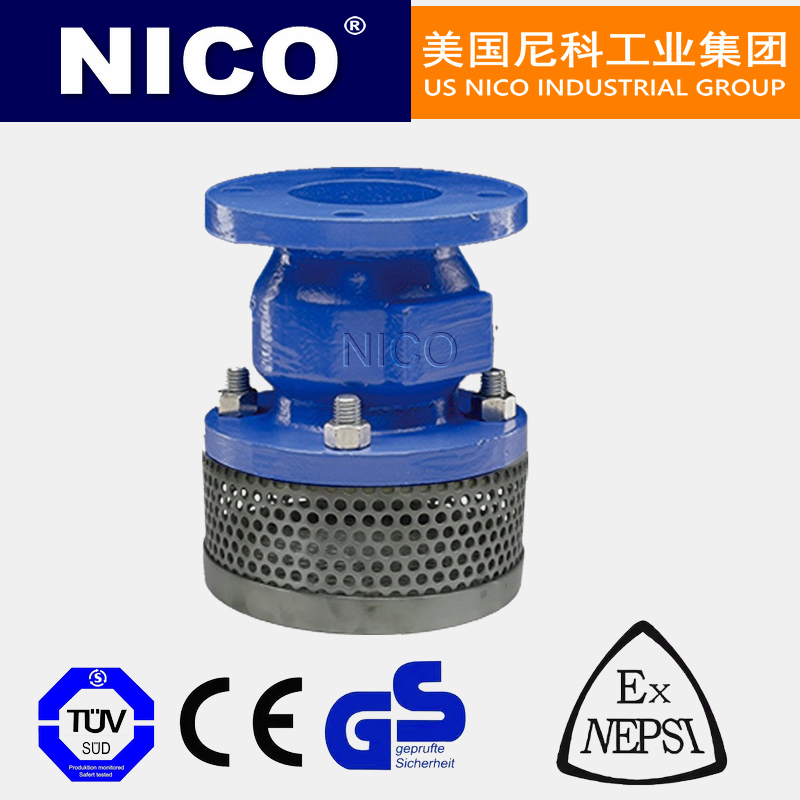

美国尼科进口法兰底阀由阀体，阀瓣，阀盖，衬套，密封圈等零件组成，详见下图水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。
底阀在阀盖上设有多个进水口，并配有筛网，以减少杂物的流入，降低底阀的堵塞几率。底阀虽然配有防堵塞筛网，但底阀一般是适用于清洁介质的，粘度和颗粒度过大的介质不宜使用底阀。

四、进口底阀零件材料

五、进口底阀外形结构图

六、进口底阀主要外形尺寸
