产品名称： | 进口消声止回阀 | 产品型号： | NCCK-77 |
公称通径： | DN40-DN300 | 美标通径： | 1 1/2”~12” |
连接形式： | 对夹式连接 | ||
公称压力： | 1.6Mpa~2.5Mpa | 美标压力： | 150LBLB |
适用温度： | 425℃ | 功能作用： | 防止介质倒流 |
适用介质： | 水等 | 安装位置 | 管道、道 |
阀体材质： | 碳钢、不锈钢304 | 结构形式： | 升降式 |
测试压力： | 水压1.5倍无渗漏 | 生产厂家： | 美国NICO尼科工业 |

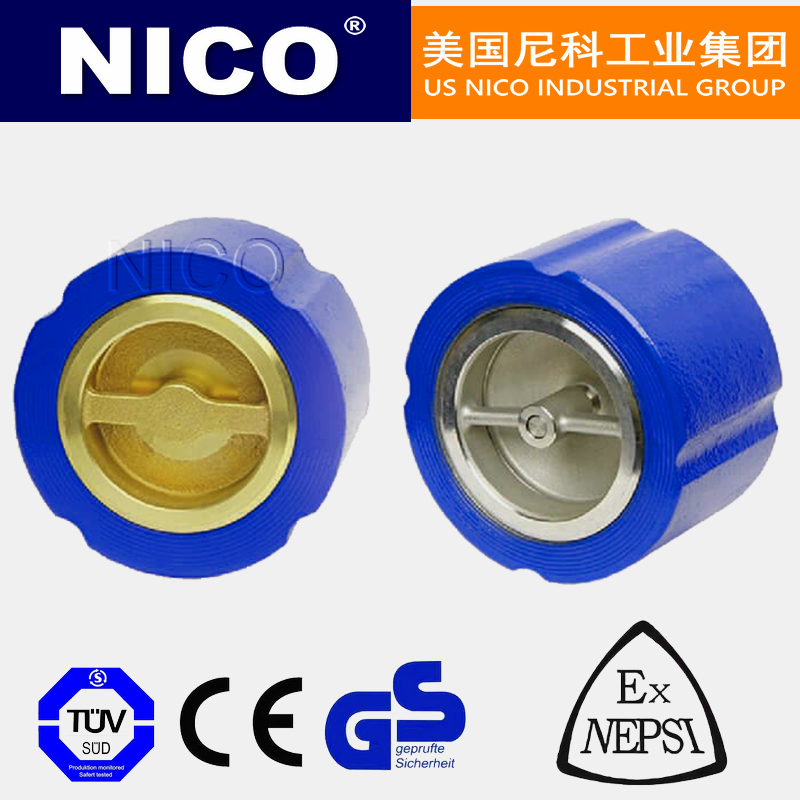

美国尼科NICO进口消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀。该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平 安装均可。对夹升降止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。
公称压力 | 实验压力 | 工作压力 | 适用温度 | 适用介质 | |
强度 | 密封 | ||||
1.6 | 2.4 | 1.76 | 1.6 | 80 | 水 |

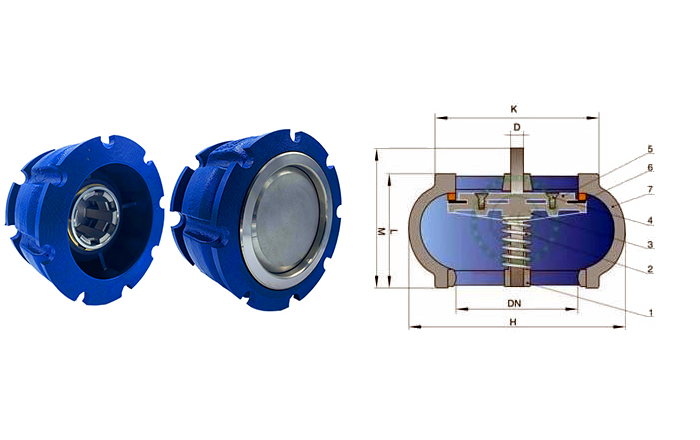

零件名称 | 阀体、阀盖、阀瓣 | 密封垫 | 阀轴、压盖 | 弹簧 |
材料 | 铸铁 | 丁腈橡胶 | 黄铜 | 不锈钢 |
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L(mm) | 71 | 71 | 88 | 89 | 107 | 131 | 136 | 180/280 | 220 | 250 |
1、阀瓣采用“子弹头”外形设计，阀体采用“腰鼓”外形设计，改善介质流向，降低流阻系数
2、阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜
3、结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象
4、骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固 耐用
5、阀瓣启闭行程短，可以有效的防止水锤产生
6、适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适 用于污水管网
