| 产品名称： | 进口旋启式止回阀 | 产品型号： | NCCK-4 |
| 公称通径： | DN15-DN1000 | 美标通径： | 1/2”~40” |
| 连接形式： | 法兰连接 | ||
| 公称压力： | 1.6Mpa~16Mpa | 美标压力： | 150LB~3500LB |
| 适用温度： | -193℃~550℃ | 功能作用： | 防止介质倒流 |
| 适用介质： | 水油汽等 | 安装位置 | 管道 |
| 阀体材质： | 碳钢、锻钢、不锈钢304 | 结构形式： | 旋启式 |
| 测试压力： | 水压1.5倍无渗漏 | 生产厂家： | 美国NICO尼科工业 |

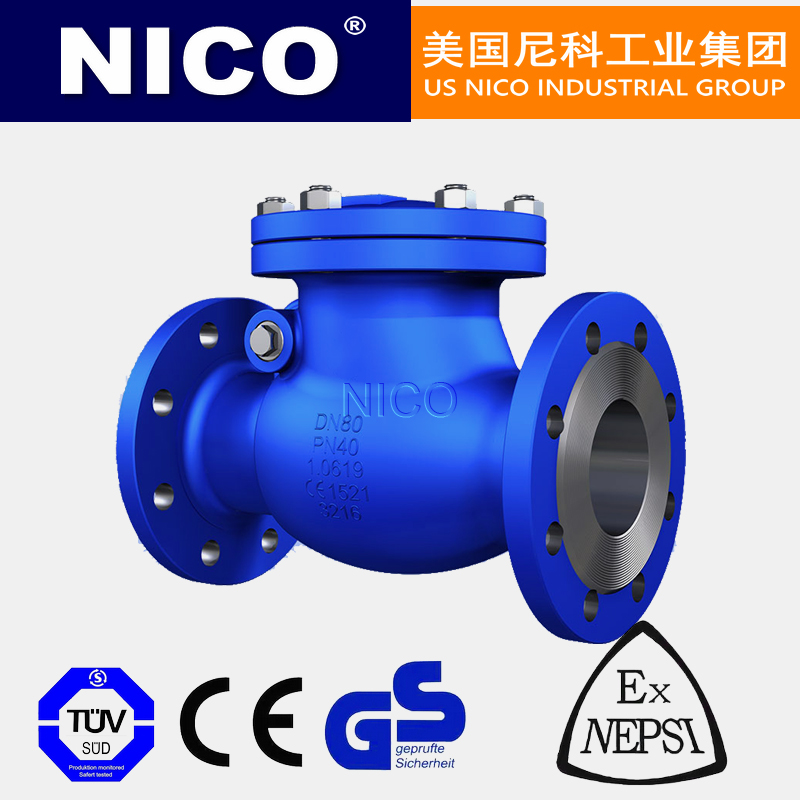

美国尼科NICO进口旋启式法兰止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放，适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

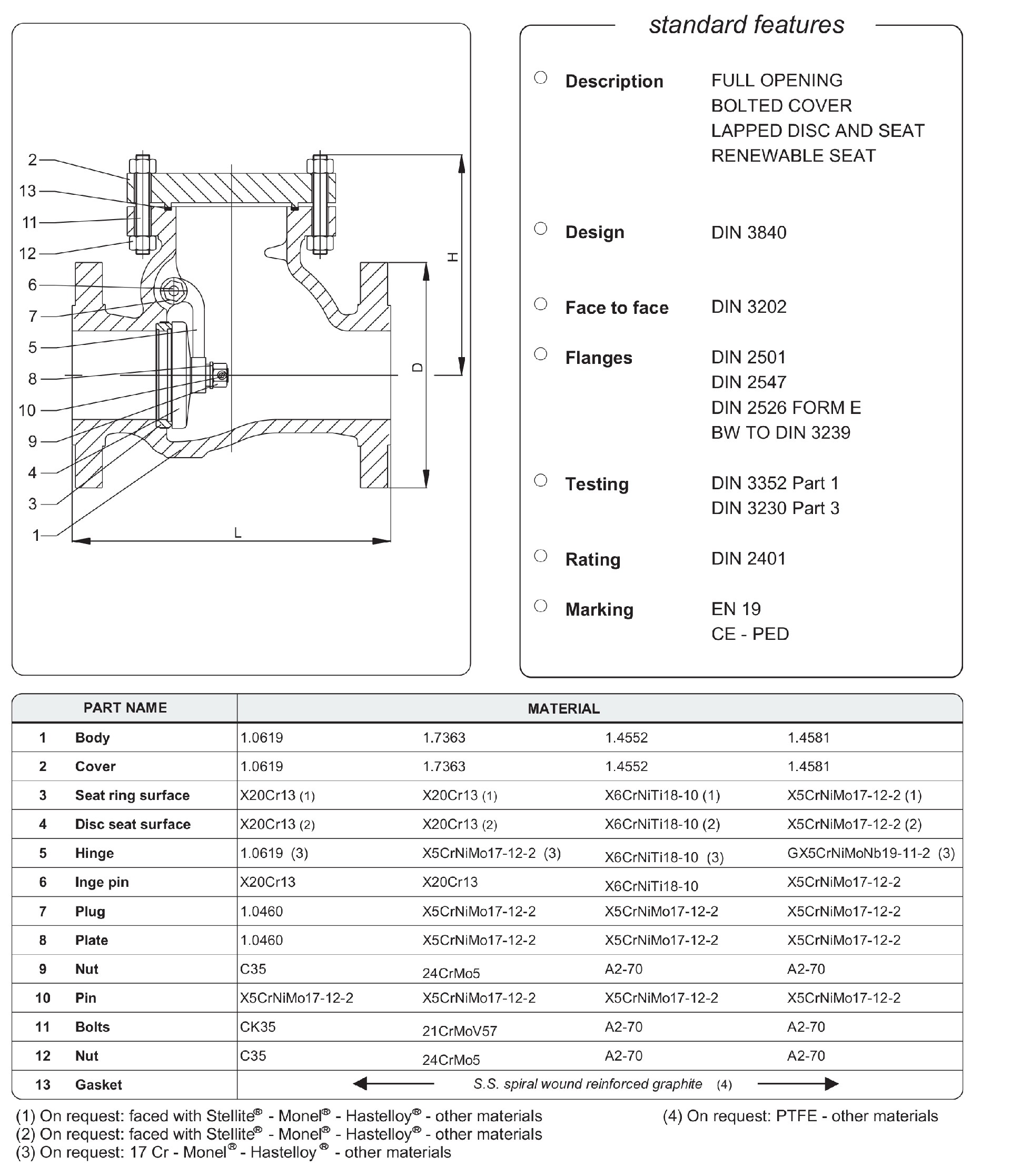

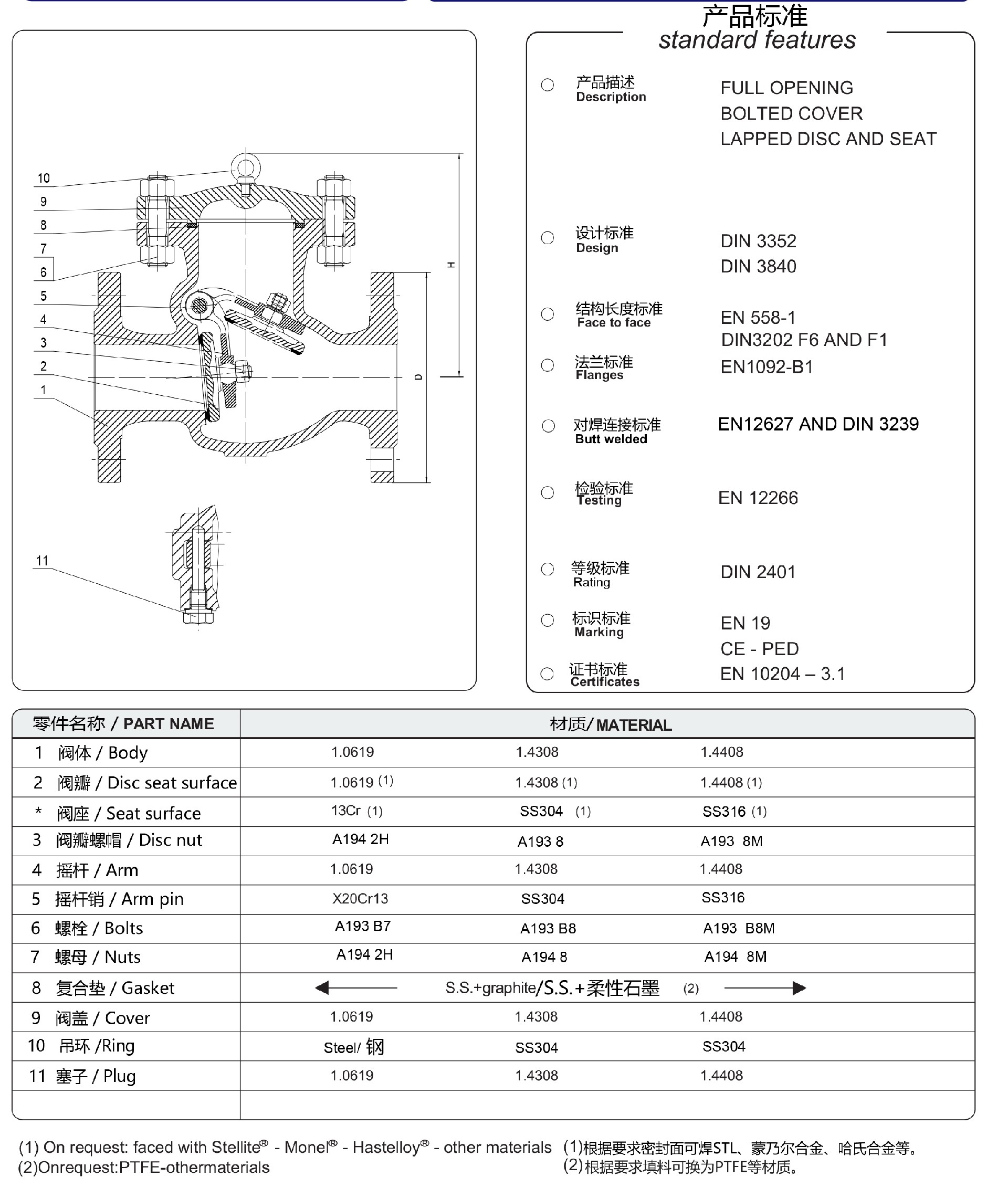

FIG.C.260 SWING CHECK VALVES DIN PN16 Face to Face F6
| SIZE DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L RF/BW | 200 | 240 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
| H | 150 | 180 | 200 | 225 | 270 | 300 | 355 | 390 | 445 | 495 | 530 | 620 | 730 | -- | -- | -- | -- |
FIG.C.261 SWING CHECK VALVES DIN PN16 Face to Face F1
| SIZE DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L RF/BW | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1250 | 1450 | 1650 | 1850 | 2050 | 2250 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
| H | 150 | 180 | 200 | 225 | 270 | 300 | 355 | 390 | 445 | 495 | 530 | 620 | 730 | -- | -- | -- | -- |
FIG.C.262 SWING CHECK VALVES DIN PN25 Face to Face F1
| SIZE DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L RF/BW | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1250 | 1450 | 1650 | 1850 | 2050 | 2250 |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 | 730 | 845 | 960 | 1085 | 1185 | 1320 |
| H | 165 | 180 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 495 | 530 | 740 | -- | -- | -- | -- | -- |
FIG.C.263 SWING CHECK VALVES DIN PN40 Face to Face F1
| SIZE DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L RF/BW | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1250 | 1450 | 1650 | 1850 | 2050 | 2250 |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | 580 | 660 | 775 | 890 | 995 | 1140 | 1250 | 1360 |
| H | 150 | 180 | 200 | 225 | 270 | 300 | 355 | 390 | 445 | 495 | 530 | 740 | -- | -- | -- | -- | -- |
FIG.C.264 SWING CHECK VALVES DIN PN63 Face to Face F2
| SIZE DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L RF/BW | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 775 | 900 | 1025 | 1150 | 1400 | 1600 | -- | -- | -- | -- |
| D | 180 | 205 | 215 | 250 | 295 | 345 | 415 | 470 | 530 | 600 | 670 | 800 | 930 | -- | -- | -- | -- |
| H | 195 | 210 | 230 | 290 | 305 | 370 | 410 | 470 | 520 | -- | -- | -- | -- | -- | -- | -- | -- |
FIG.C.265 SWING CHECK VALVES DIN PN100 Face to Face F2
| SIZE DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L RF/BW | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 775 | 900 | 1025 | 1150 | 1400 | 1600 | -- | -- | -- | -- |
| D | 195 | 220 | 230 | 265 | 315 | 355 | 430 | 505 | 585 | 655 | 715 | 870 | 990 | -- | -- | -- | -- |
| H | 195 | 210 | 230 | 290 | 305 | 370 | 410 | 470 | 520 | -- | -- | -- | -- | -- | -- | -- | -- |
FIG.C.266 SWING CHECK VALVES DIN PN160 Face to Face F8
| SIZE DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L RF/BW | 300 | 360 | 390 | 450 | 525 | 600 | 750 | 900 | 1050 | 1200 | 1350 | 1650 | -- | -- | -- | -- | -- |
| D | 195 | 220 | 230 | 265 | 315 | 355 | 430 | 515 | 585 | -- | -- | -- | -- | -- | -- | -- | -- |
| H | 195 | 210 | 230 | 290 | 305 | 370 | 410 | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- |
旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多瓣式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
1、在管道系统中不要让止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
