| 产品名称： | 进口升降式止回阀 | 产品型号： | NCCK-1 |
| 公称通径： | DN15-DN600 | 美标通径： | 1/2”~20” |
| 连接形式： | 法兰连接 | ||
| 公称压力： | 1.6Mpa~16Mpa | 美标压力： | 150LB~3500LB |
| 适用温度： | -193℃~550℃ | 功能作用： | 防止介质倒流 |
| 适用介质： | 水油汽等 | 安装位置 | 管道 |
| 阀体材质： | 碳钢、锻钢、不锈钢304 | 结构形式： | 升降式 |
| 测试压力： | 水压1.5倍无渗漏 | 生产厂家： | 美国NICO尼科工业 |

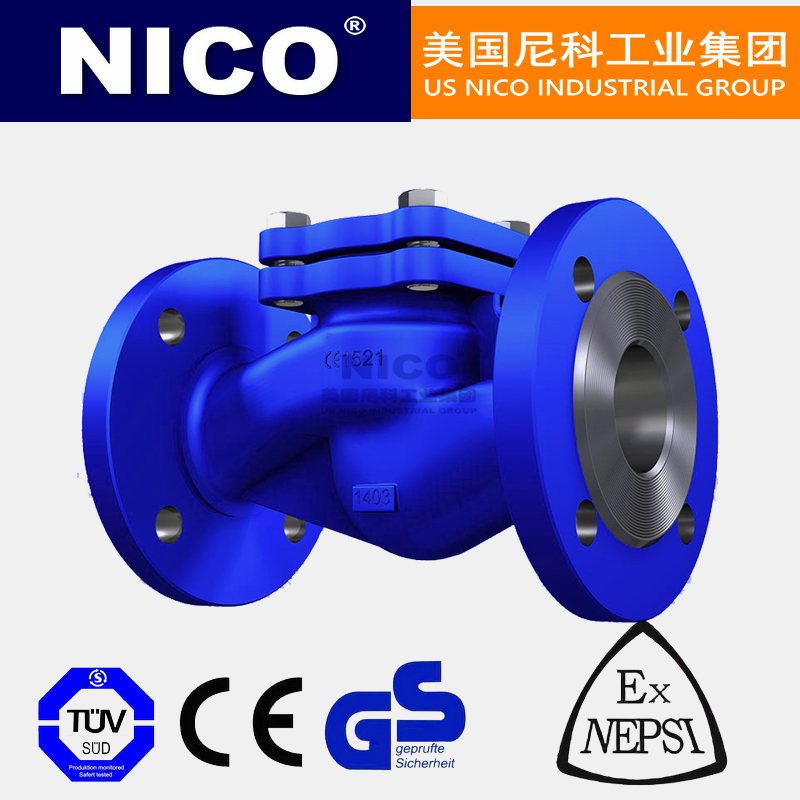

美国尼科NICO进口升降式止回阀广泛适用于公称压力PN1.6～10.0MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。

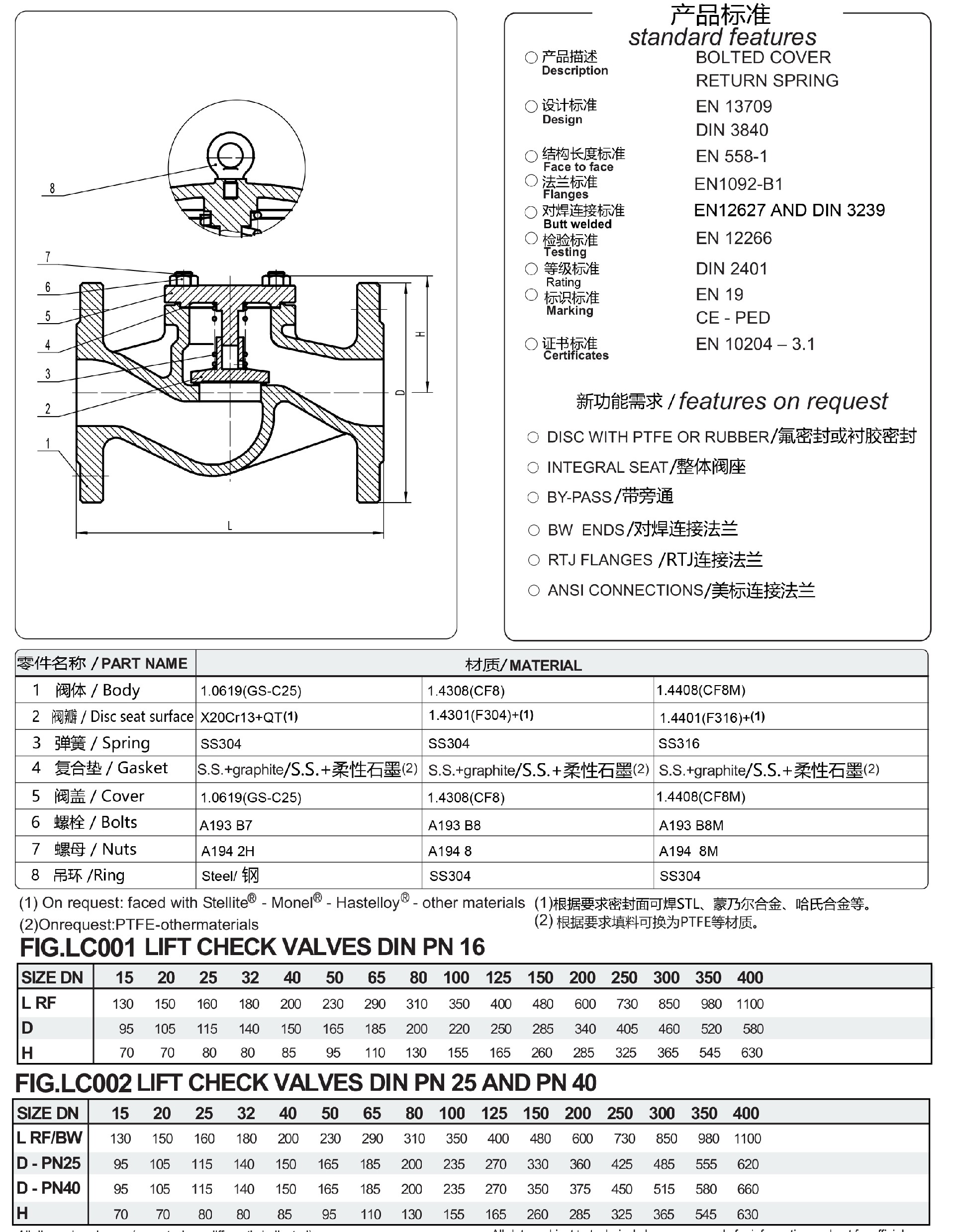

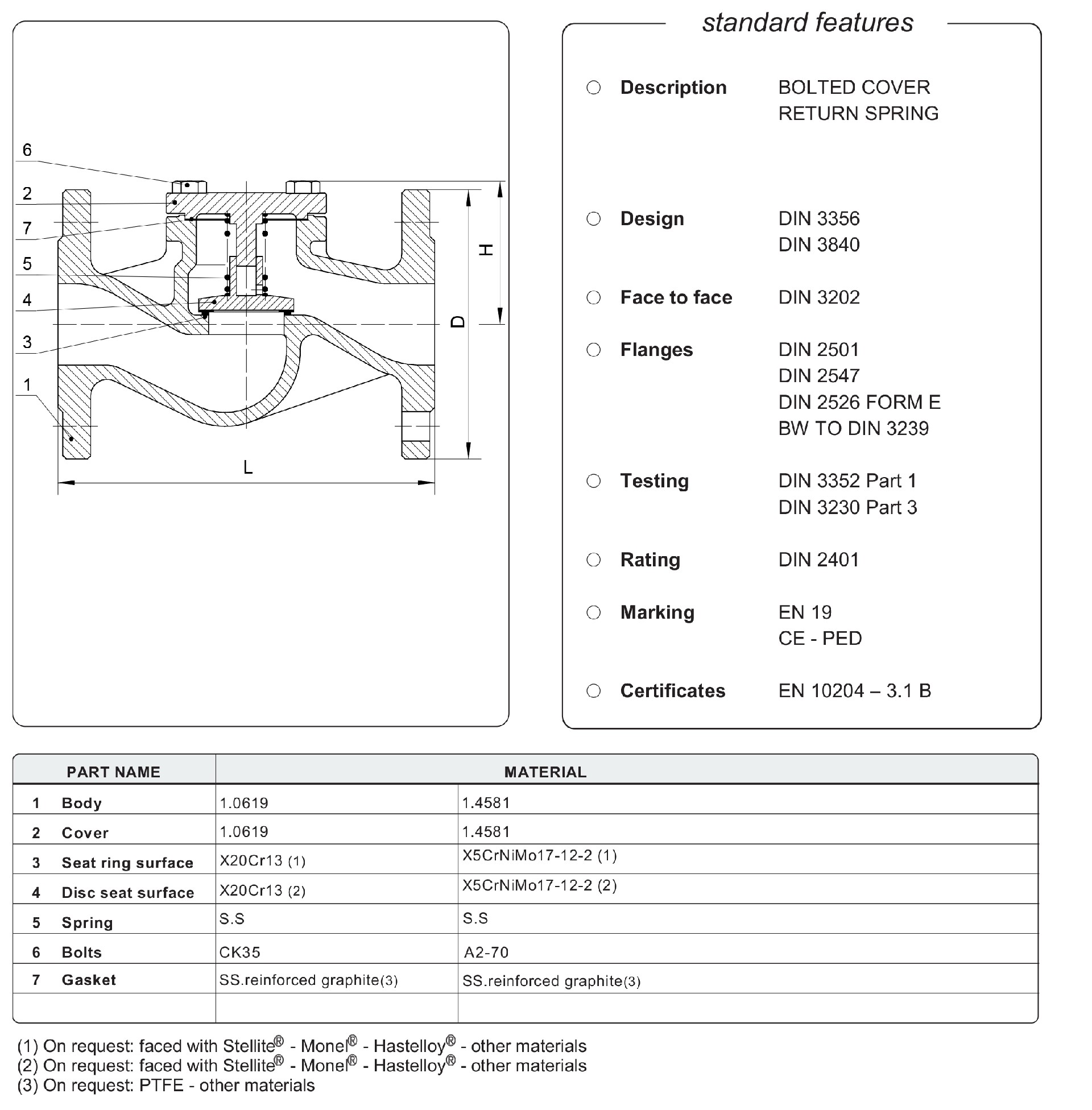

FIG.C.360 LIFT CHECK VALVE DIN PN16 Face to Face F1
| SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L RF | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 315 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
| H | 70 | 80 | 85 | 100 | 110 | 115 | 130 | 145 | 165 | 185 | 205 | 235 | 250 | 300 | 360 | 410 | 460 | 520 | 570 | -- |
FIG.C.361 LIFT CHECK VALVE DIN PN25 PN40 Face to Face F1
| SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L RF/BW | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
| D- PN25 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 330 | 360 | 425 | 485 | 555 | 620 | 670 | 730 | 845 |
| D- PN40 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 350 | 375 | 450 | 515 | 580 | 660 | 685 | 755 | 890 |
| H | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 295 | 320 | 385 | 450 | 510 | 585 | 610 | 670 | -- |
FIG.C.362 LIFT CHECK VALVE DIN PN63 Face to Face F2
| SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | -- |
| L RF/BW | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 600 | 650 | 775 | 900 | 1025 | 1150 | 1400 | 1600 | -- |
| D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 375 | 415 | 470 | 530 | 600 | 670 | 800 | 930 | -- |
| H | 105 | 120 | 120 | 135 | 150 | 160 | 180 | 200 | 230 | 280 | 310 | 340 | 390 | 430 | 500 | -- | -- | -- | -- | -- |
FIG.C.363 LIFT CHECK VALVE DIN PN100 Face to Face F2
| SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | -- | -- | -- | -- | -- |
| L RF/BW | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 600 | 650 | 775 | 900 | -- | -- | -- | -- | -- |
| D | 105 | 130 | 140 | 155 | 170 | 195 | 220 | 230 | 265 | 315 | 355 | 385 | 430 | 505 | 585 | -- | -- | -- | -- | -- |
| H | 105 | 120 | 120 | 135 | 150 | 170 | 200 | 220 | 250 | 300 | 350 | 380 | 410 | 480 | 570 | -- | -- | -- | -- | -- |
FIG.C.364 LIFT CHECK VALVE DIN PN160 Face to Face F2
| SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | -- | -- | -- | -- | -- |
| L RF/BW | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 600 | 650 | 775 | 900 | -- | -- | -- | -- | -- |
| D | 105 | 130 | 140 | 155 | 170 | 195 | 220 | 230 | 265 | 315 | 355 | 390 | 430 | 515 | 585 | -- | -- | -- | -- | -- |
| H | 110 | 125 | 125 | 140 | 155 | 180 | 220 | 240 | 270 | 320 | 370 | 400 | 430 | 500 | 600 | -- | -- | -- | -- | -- |
1、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
1、在管道系统中不要让止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
