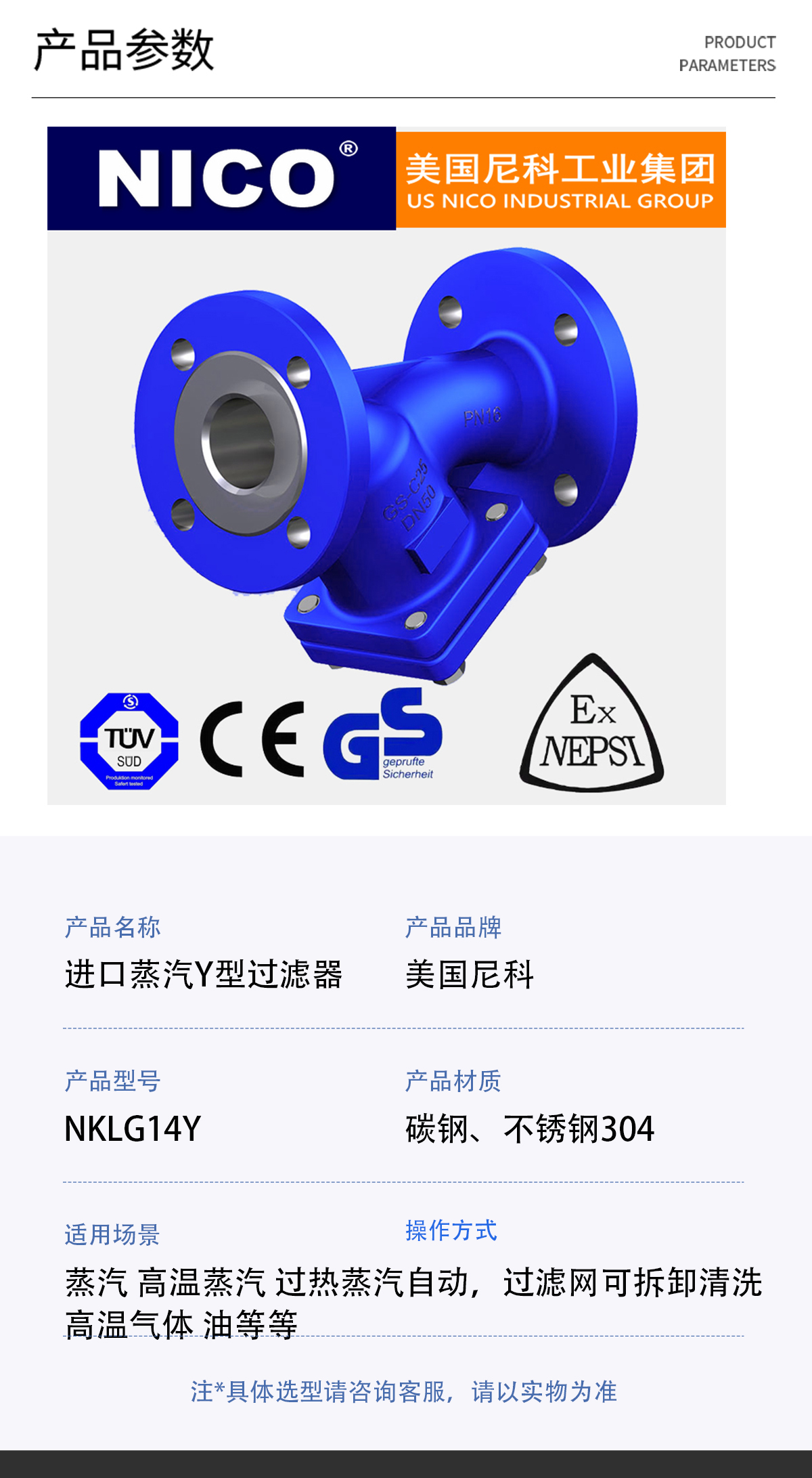

一、进口蒸汽Y型过滤器产品信息

二、进口蒸汽Y型过滤器选型阐述

产品名称：	进口蒸汽Y型过滤器	产品型号：	NKLG14Y
公称通径	DN15~DN600	连接方式	法兰
过滤精度	通水网为18~30目，通气网为10~100目，通油网为100~480目
工作压力	1Bar~40Bar	功能作用	过滤杂质
适用温度：	-40℃~+425℃	过滤网材质	SS304,SS316,SS316L
结构形式	Y型，其他形式可选	流动方向	单向
阀体材质：	WCB，CF8,CF8M,CF3,CF3M	设计标准	德标DIN/美标ANSI
适用介质：	蒸汽、高温蒸汽、气体、油
测试压力	1.5倍的最大工作压力	生产厂家	美国NICO尼科工业

三、进口蒸汽Y型过滤器介绍

进口Y型过滤器作为净化设备工程中不可缺少的一款高效过滤设备，在生活废水污水以及工业污水的处理中都发挥了很大的功效，凭借设计和运用方面的各项优势，如今已是备受青睐。

Y型过滤器在各个行业的运用中有效处理了大量生活及工业污水，使宝贵的水资源得到了有效的重复利用，节省大量的水资源功不可没。Y型过滤器运行中的优势包括全程全自动化、免维护、过滤面积大、滤网效率高、使用寿命长、不锈钢材质、过滤精度可选、规格齐全。与其他过滤设备相比它是中水回用工程中最有效的设备之一。而且经过Y型过滤器处理之后的水质不仅达到国家规定的排放标准，而且水还实现了重复、循环利用的目的。

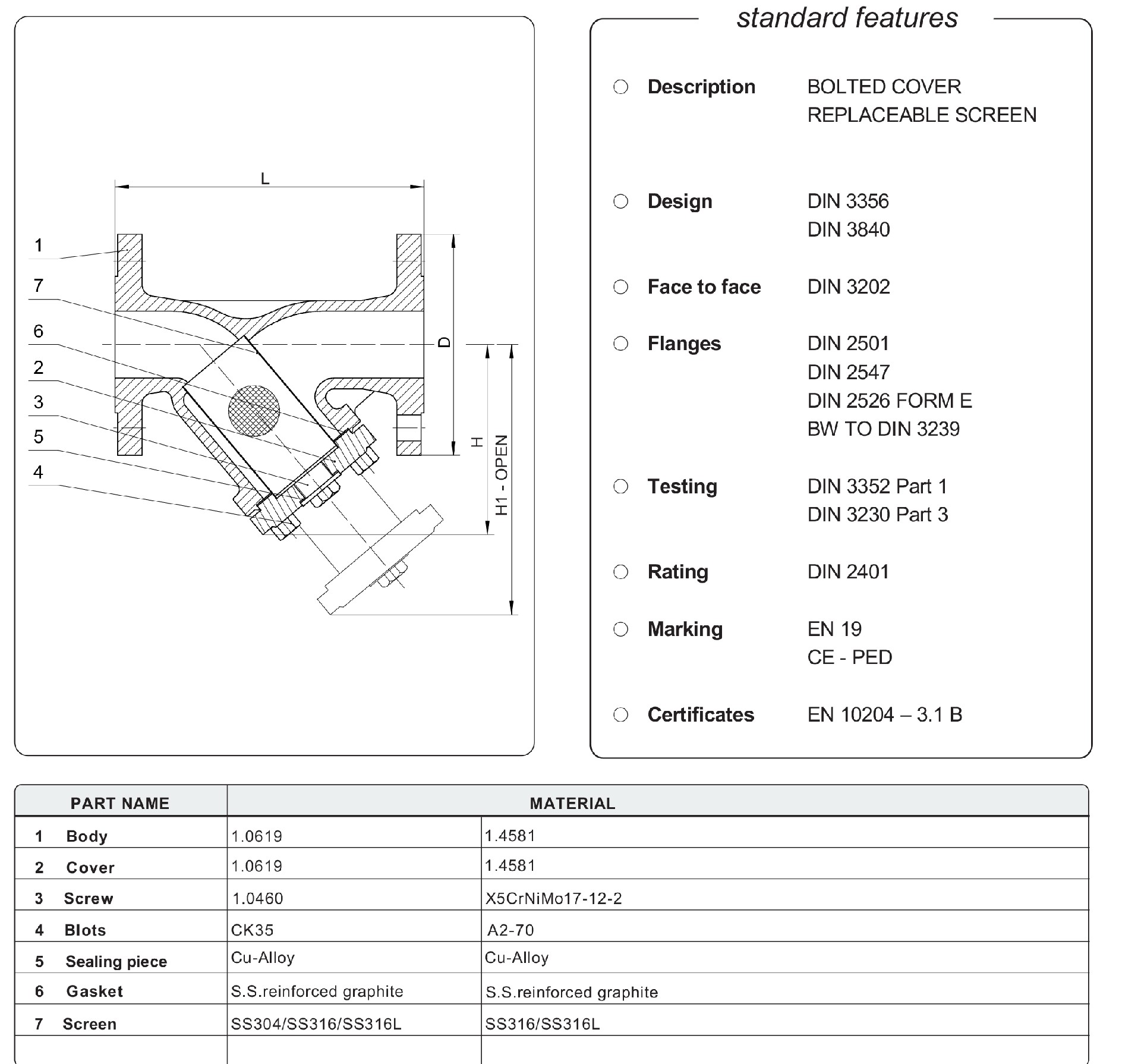

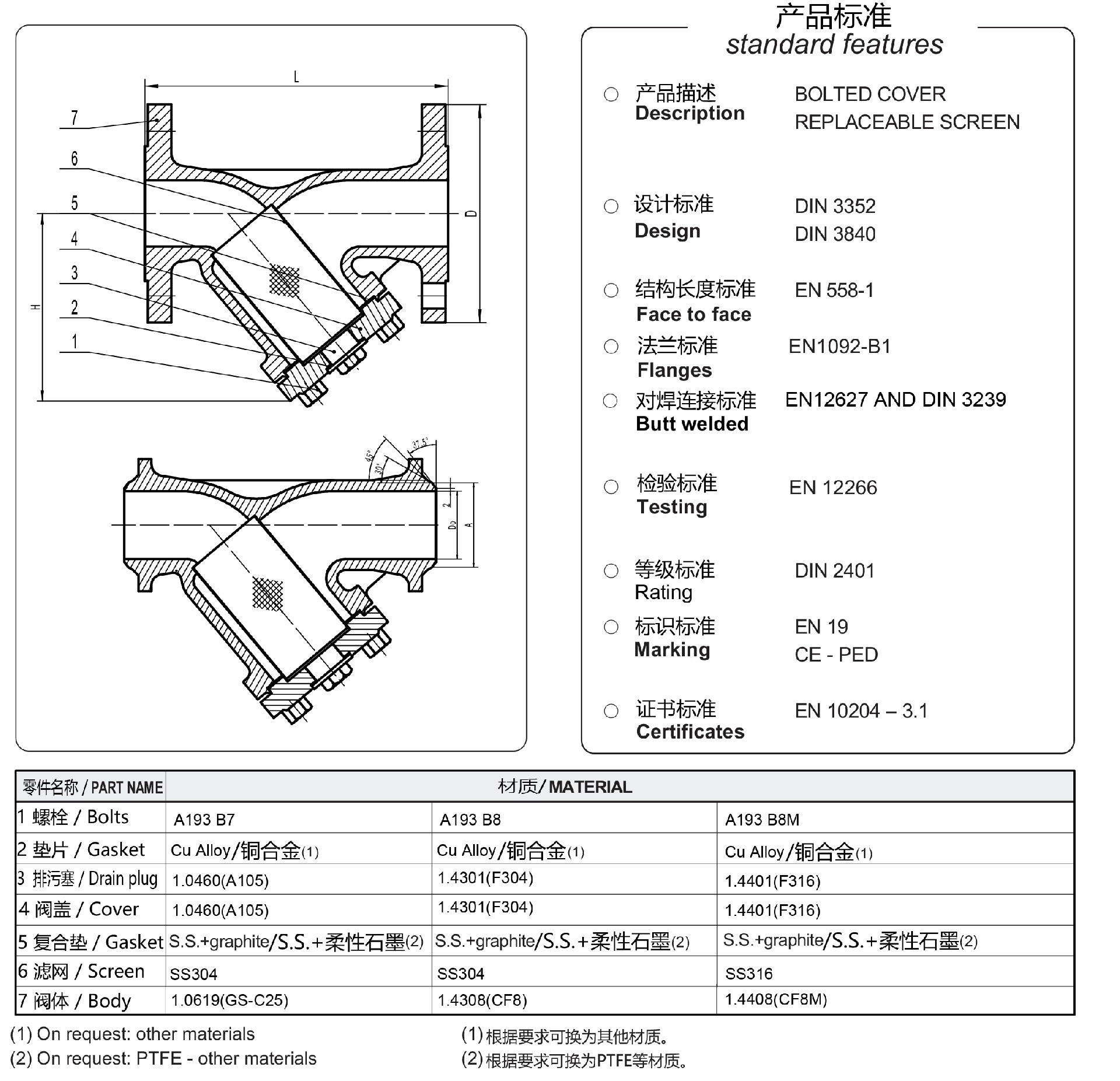

四、进口蒸汽Y型过滤器产品标准

五、进口蒸汽Y型过滤器尺寸

FIG.T.830 Y-STRAINERS DIN PN16 Face to Face F1

SIZE DN	15	20	25	32	40	50	65	80	100	125	150	175	200	250	300	350	400	450	500	600
L RF	130	150	160	180	200	230	290	310	350	400	480	550	600	730	850	980	1100	1200	1250	1450
D	95	105	115	140	150	165	185	200	220	250	285	315	340	405	460	520	580	640	715	840
H	70	80	85	100	110	115	130	145	165	185	205	235	250	300	360	410	460	520	570	--
H1	130	144	155	172	200	220	265	290	340	390	440	505	520	680	845	870	1000	--	--	--


FIG.T.831 Y-STRAINERS DIN PN25/PN40 Face to Face F1

SIZE DN	15 20 25 32 40 50 65 80 100 125 150 175 200 250 300 350 400 450 500 600
L RF/BW	130 150 160 180 200 230 290 310 350 400 480 550 600 730 850 980 1100 1200 1250 1450
D- PN25	95 105 115 140 150 165 185 200 235 270 300 330 360 425 485 555 620 670 730 845
D- PN40	95 105 115 140 150 165 185 200 235 270 300 350 375 450 515 580 660 685 755 890
H	70 80 85 100 110 125 145 160 190 220 250 295 320 385 450 510 585 610 670 --
H1	130 144 155 172 200 230 280 305 365 425 485 565 590 765 935 970   1125 -- -- --

 FIG.T.832 Y-STRAINERS DIN PN63 Face to Face F2

SIZE DN	15	20	25	32	40	50	65	80	100	125	150	175	200	250	300	350	400	450	500	600
L RF/BW	210	230	230	260	260	300	340	380	430	500	550	600	650	775	900	1025	1150	--	1400	1600
D	105	130	140	155	170	180	205	215	250	295	345	375	415	470	530	600	670	--	800	930
H	105	120	120	135	150	160	180	200	230	280	310	340	390	430	500	--	--	--	--	--
H1	165	184	190	207	240	265	315	345	405	485	545	610	660	810	985	--	--	--	--	--



FIG.T.833  Y-STRAINERS DIN PN100 Face to Face F2

SIZE DN	15	20	25	32	40	50	65	80	100	125	150	175	200	250	300	350	400	450	500	600
L RF/BW	210	230	230	260	260	300	340	380	430	500	550	600	650	775	900	--	--	--	--	--
D	105	130	140	155	170	195	220	230	265	315	355	385	430	505	585	--	--	--	--	--
H	105	120	120	135	150	170	200	220	250	300	350	380	410	480	570	--	--	--	--	--
H1	165	184	190	207	240	275	335	365	425	505	585	650	680	860	1055	--	--	--	--	--

 FIG.T.834  Y-STRAINERS DIN PN160 Face to Face F2

SIZE DN	15	20	25	32	40	50	65	80	100	125	150	175	200	250	300	350	400	450	500	600
L RF/BW	210	230	230	260	260	300	340	380	430	500	550	600	650	775	900	--	--	--	--	--
D	105	130	140	155	170	195	220	230	265	315	355	390	430	515	585	--	--	--	--	--
H	110	125	125	140	155	180	220	240	270	320	370	400	430	500	600	--	--	--	--	--
H1	170	189	195	212	245	285	355	385	445	525	605	670	700	880	1085	--	--	--	--	--

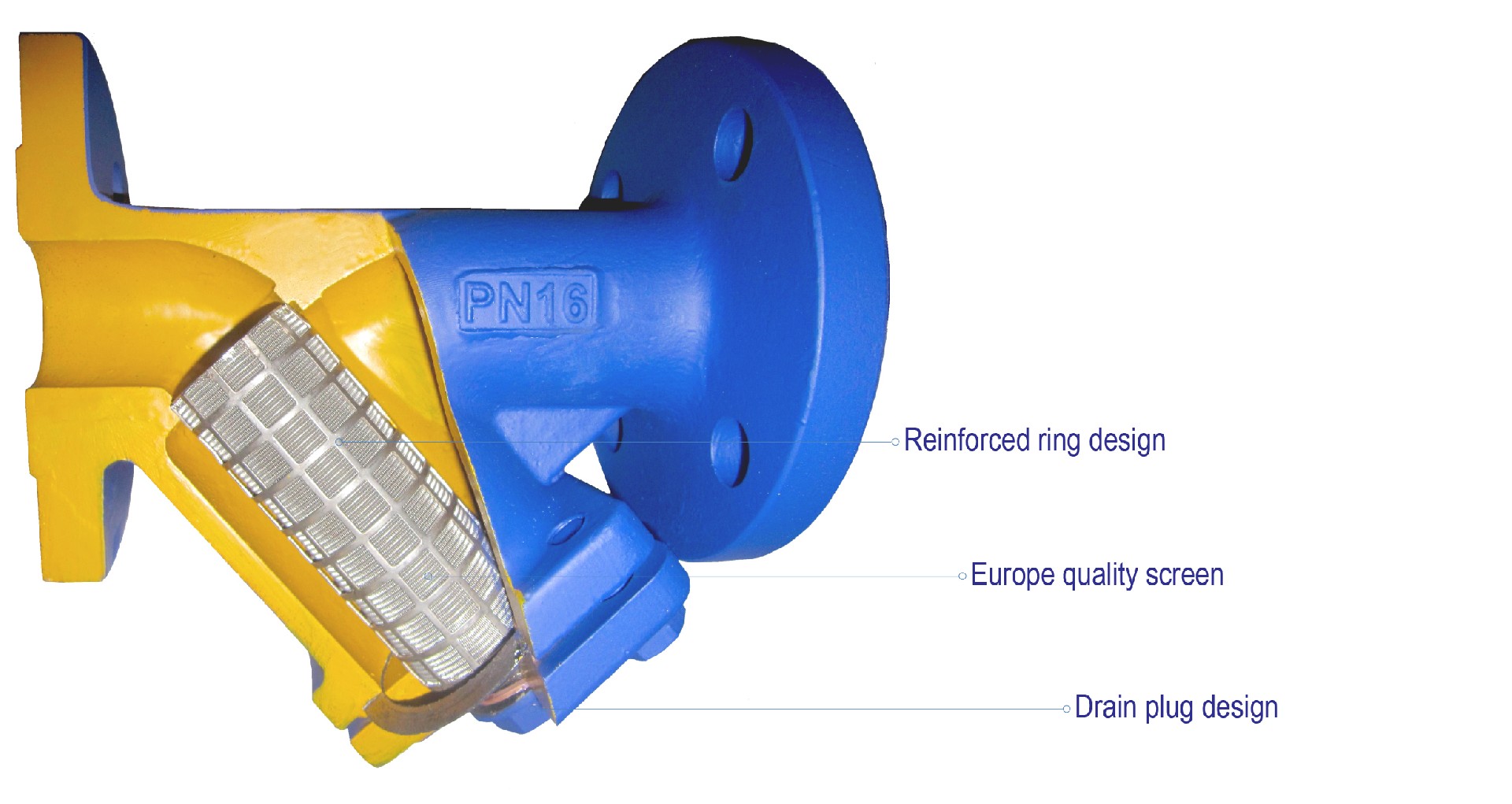

六、进口蒸汽Y型过滤器产品细节
