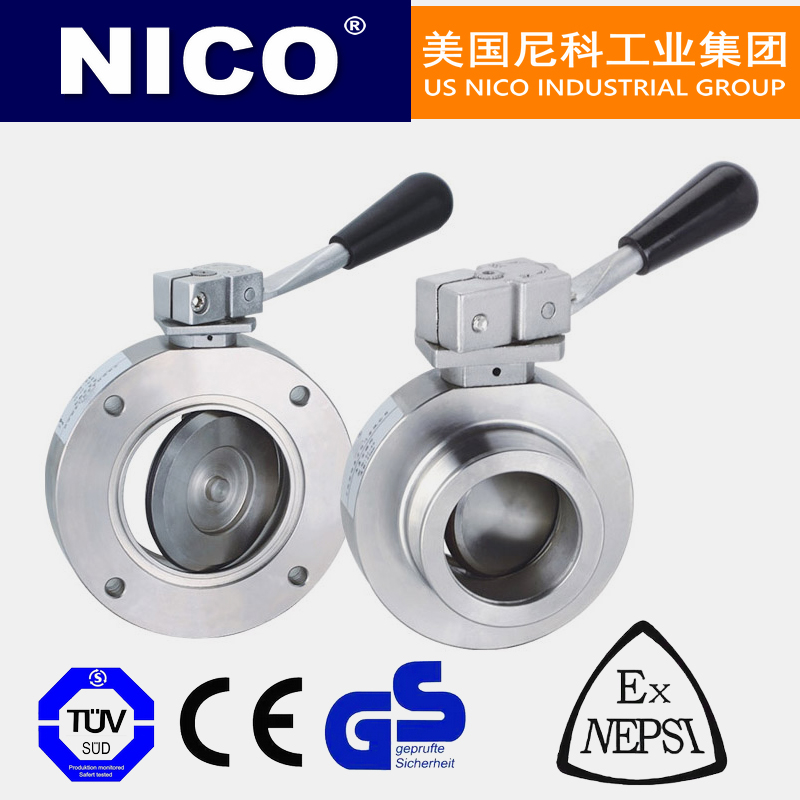

一、进口高真空蝶阀选型阐述

产品名称：	进口气动高真空蝶阀	产品型号：	GI系列
公称通径：	DN50-DN400	连接方式：	对夹式、法兰式
密封材质：	橡胶、氟橡胶等
公称压力：	105～1.3x10-5pa	美标压力：
适用温度：	80℃	功能作用：	开关、调节
适用介质：	空气和非腐蚀性气体	安装位置：	管道
阀体材质：	不锈钢、特殊材质可定制	结构形式：	垂直板式
开关方式：	气动、单作用、双作用
测试压力：	1.5倍压力无渗漏	产品品牌：	美国NICO尼科工业

二、进口高真空蝶阀说明

美国尼科NICO进口高真空蝶阀是使用在真空负压管道上，碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。阀门开闭有锁定功能。适用的工作介质为空气或非腐蚀性气体。

三、进口高真空蝶阀技术参数

		GI-25	GI-32	GI-40	GI-50	GI-63	GI-80	GI-100	GI-125	GI-150	GI-200	GI-250	GI-300
技术性能
公称通径 （DN）		25	32	40	50	63	80	100	125	150	200	250	300
适用范围 （Pa）		10 5 ～ 6.7x10 -4
漏气率（ Pa.L/S）		6.7 x10 -4
流导 （L/S）		14	22	50	102	156	300	530	910	1328	2550	4180	7130
介质温度 （ ℃ ）		丁腈橡胶 -25 ~ +80℃氟橡胶 -30 ~ +150 ℃
法兰标准		JB919
安装位置		任意
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶

四、进口高真空蝶阀尺寸

尺寸	DN	Φ D	Φ B	B	L ≈	H ≈	n- Φ C
型号
GI-25	25	70	55	22	82	73	4- Φ 7
GI-32	32	78	64	22	82	76
GI-40	40	85	70	22	82	80
GI-50	50	110	90	22	95	98	4- Φ 9
GI-63	63	130	110	26	132	145
GI-80	80	145	125	30	132	153
GI-100	100	170	145	30	132	165	4- Φ 12
GI-125	125	195	170	30	132	178
GI-150	150	220	195	35	167	200	8- Φ 12
GI-200	200	275	250	40	232	262
GI-250	250	330	300	45	269	295
GI-300	300	380	350	55	358	368	8- Φ 14
GI-400	400	500	465	60	420	402	8- Φ 18
