| 产品名称： | 进口电动高真空蝶阀 | 产品型号： | GID系列 |
| 公称通径： | DN50-DN400 | 连接方式： | 对夹式、法兰式 |
| 密封材质： | 橡胶、氟橡胶等 | ||
| 公称压力： | 105～1.3x10-5pa | 美标压力： | |
| 适用温度： | 80℃ | 功能作用： | 开关、调节 |
| 适用介质： | 空气和非腐蚀性气体 | 安装位置： | 管道 |
| 阀体材质： | 不锈钢、特殊材质可定制 | 结构形式： | 垂直板式 |
| 开关方式： | 电动、开关型、调节型、防爆型 | ||
| 测试压力： | 1.5倍压力无渗漏 | 产品品牌： | 美国NICO尼科工业 |

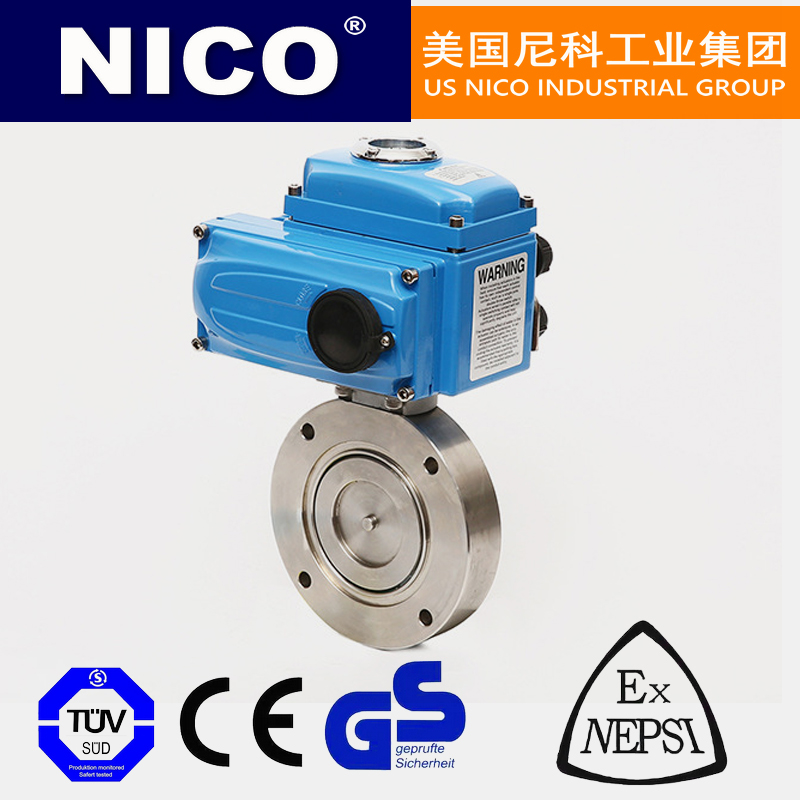

美国尼科NICO进口电动高真空蝶阀是为真空系统中接通或切断管路的介质流而设计研发的。 该阀采用多回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或调节的控制。阀门的阀板采用对夹结构，除了能用在真空状态下，也能在低压状态下使用。高真空电动蝶阀可以任意位置安装。 高真空电动蝶阀适用于工作介质为空气和非腐蚀性气体。
适用范围(Pa) | 2x105～1.3x10-5 |
阀门漏率(Pa.L/S) | ≤1.3x10-6 |
开闭时间(S) | DN≤63 20；80≤DN≤200 30； DN≥250 48 |
介质温度（℃） | -25～+80(密封材料为丁腈橡胶)；-30～+150(密封材料为氟橡胶) |
法兰标准 | GB/T6070 |
安装位置 | 任意 |
控制电路 | 标准出厂：AC220V/50Hz开关型；特殊指定：AC380V；DC24V开关型4～20mA DC |
信号反馈 | 标准出厂：带无源触点型；特殊指定：4～20mA DC调节型 |
型号 | 通径（DN） | ФD | ФB | H | A | L | W | n-ФC |
GID | 50 | 110 | 90 | 218 | 26 | 160 | 113 | 4-Ф9 |
65 | 130 | 110 | 229 | 32 | ||||
80 | 145 | 125 | 272 | 196 | 121 | 8-Ф9 | ||
100 | 164 | 145 | 282 | 8-Ф12 | ||||
125 | 200 | 175 | 300 | 35 | ||||
150 | 225 | 200 | 369 | 255 | 158 | |||
200 | 285 | 260 | 399 | 45 | 12-Ф11 | |||
250 | 335 | 310 | 427 | 50 | ||||
300 | 425 | 395 | 471 | 55 | 12-Ф14 | |||
400 | 510 | 480 | 546 | 60 | 310 | 207 | 16-Ф14 |
