一、进口电动衬氟蝶阀选型阐述

二、进口电动衬氟蝶阀说明

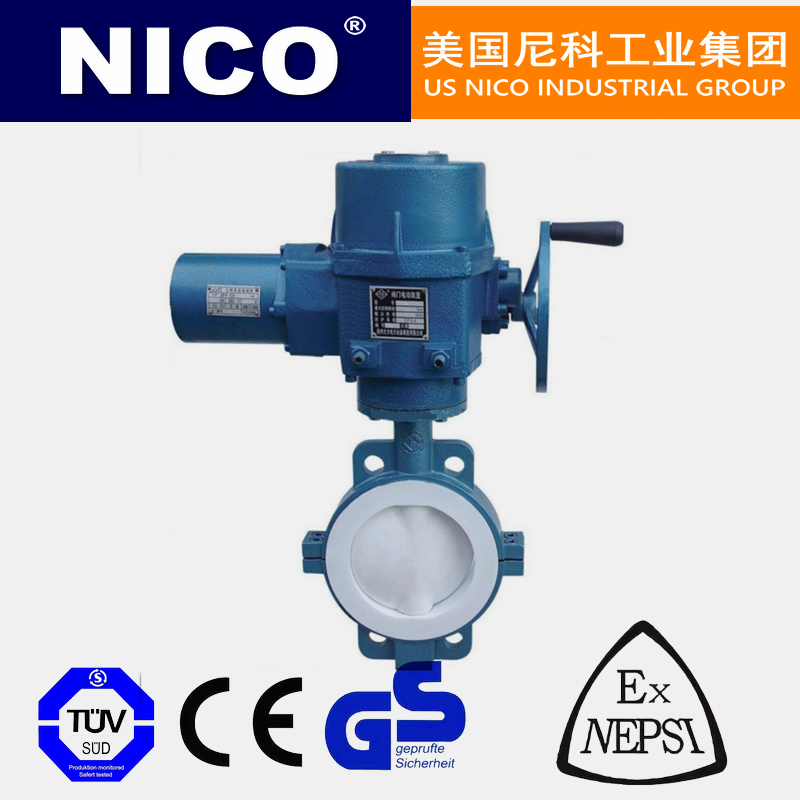

美国尼科NICO电动衬氟蝶阀广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

三、进口电动衬氟蝶阀产品特点

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；

2、四级加载弹性密封，绝对保证了阀门内、外的零泄漏；

a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；

b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；

c、轴的径向采用O型圈与金属垫的组合；

d、阀座镶在有弹性条的阀体的槽内；

3、采用可调弹性弹子定位。定位准确，结构简单。

四、进口电动衬氟蝶阀技术参数

五、进口电动衬氟蝶阀电动执行器

（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

六、进口电动衬氟蝶阀零件材料

七、进口电动衬氟蝶阀性能规范

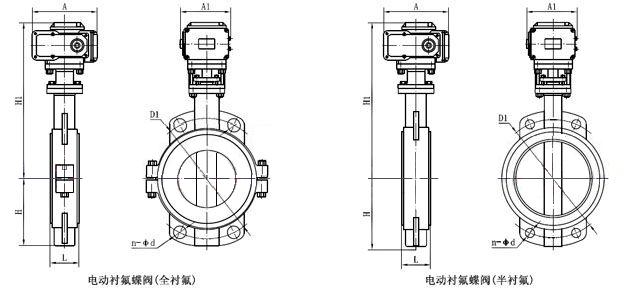

八、进口电动衬氟蝶阀外形结构图

九、进口电动衬氟蝶阀主要外形连接尺寸
