一、进口压力型真空破坏器选型阐述

二、进口压力型真空破坏器说明

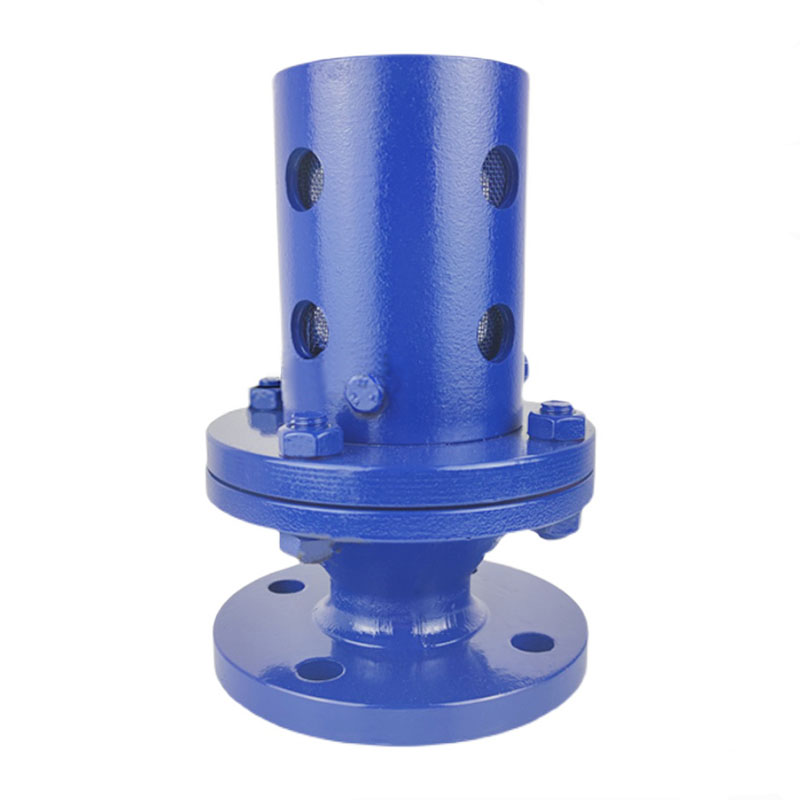

美国尼科NICO进口压力型真空破坏器又名真空破坏阀，带止回功能，当容器或者管道内在压力低于设计真空压力要，安装在阀瓣上面的弹簧开始工作，阀瓣垂直得往下打开，该阀自动开启吸入空气，此时外面的空气进入容器中，破坏真空，从而保护设备及系统，当容器或管道内达到预定值时，阀瓣被气压顶上去，形成密封，该阀自动关闭。

三、进口压力型真空破坏器工作原理

正压的时候，弹簧预紧力加上系统水对密封件向上的作用力保证密封件能很好的密封不泄露。

负压的时候,外界大气作用在密封件向下的力客服弹簧力打开密封件，向系统导入大气破坏真空，当负压消除后,密封件在弹簧力的作用下复位。

四、进口压力型真空破坏器主要零部件材料

五、进口压力型真空破坏器结构示意图

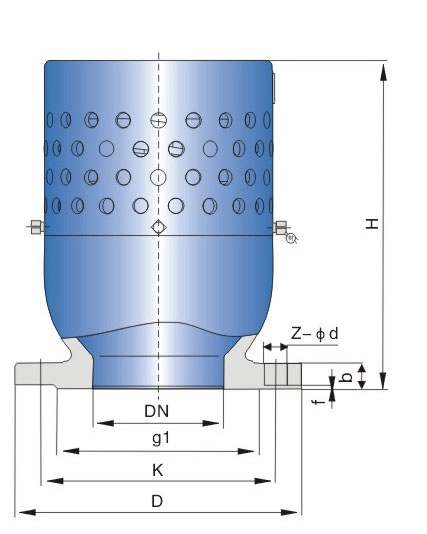

六、进口压力型真空破坏器外形尺寸和连接尺寸

七、进口压力型真空破坏器分类

吸气阀是一种能自动消除给水管道内真空，有效防止虹吸回流的装置，分为大气型、压力型和软管型。

大气型吸气阀，一种可在给水管内压力小于大气压时导入大气的吸气阀。在不通水时与大气相通的吸气阀，主要形式为单进气型；大气型吸气阀的局部水头损失宜0.02MPa，压力式吸气阀的局部水头损失宜0.035~0.045MPa。

压力型吸气阀一种在给水管道内失压至某一设定压力时先行断流，继后产生真空时导入大气防止虹吸回流的吸气阀，适用于连续压力工况的吸气阀，主要形式分为单进气型和出口止回型。

软管型吸气阀，一种专用连接软管的吸气阀，专用于出口连接软管的吸气阀，主要形式为进口止回型。

八、进口压力型真空破坏器设置特点

1、在压力型真空破坏器的下游管道上设置关断阀门或控制阀，控制下游用水器具的工作；

2、在下游用水器具停止用水时，压力型真空破坏器受有上游的压力；

3、不允许停水检修时，应在真空破坏器与连接管道之间应设置检修阀门；

4、有冻结可能时，在连接管道的底部设置泄水阀和地面排水设施；

5、压力型真空破坏器补气流量应大于上游管道3m/s流速时的流量；

6、压力型真空破坏器一般应水平安装，且进气口要竖直向下；

7、压力型真空破坏器应安装在设备溢流水位以上，且距进气口下沿不得小于300mm；

九、进口压力型真空破坏器安装及保养

1、设备垂直安装在容易或管路上方的连接法兰上、法兰按照设计固定

2、阀门与主法兰连接面直接必须加装橡胶密封垫，拧紧螺栓

3、阀门安装方向（立式）、吸气口应在易与操作的部位、两边不能有遮挡物

4、安装时一定要拿掉阀门的防尘盖

5、为了确定真空破坏阀的性能达到设计和使用需求、应每隔6个月检查和保养:打开上盖、检查负压盖动作是否灵活、有无卡阻现象或变形、重新安装压力盖时要保证接触面的严密、导杆的灵活、操作压力是否在正常值。
