一、进口轴流潜水泵产品概述

进口轴流潜水泵是传统的粉体式机组的更新换代产品。驱动水泵的电动机时干式全封闭潜水三相异步电动机，该机组水泵与电机同轴一体，可长期潜入水下运行，具有一系列传统机组无可比拟的优点。由于水泵与电机一体，同时潜入水中，无须在安装现场耗工，耗时的机、泵轴线对中的装配工序，现场安装方便、快速。电泵潜入水中运行，可以大大简化泵站的土建结构，减少安装占地面积，节约泵站结构土建工程总造价的30%-40%。电泵潜入水中运行，噪音低，电机冷却效果好，泵站内无高温，吴噪音干扰，改善了泵站的工作环境。同时，可按要求建设全地下泵站，保持地面的环境风貌。操作方便，灵活，可随时开启和关闭机组，无需再开机前润滑水泵的胶轴承，易于实现遥控和自动控制。机组装拆方便，易于维修。采用该机组是解决水位涨落的大沿江，湖泊地区泵站防洪问题最彻底的方法，省去了泵和电机间的长轴，提高了运行安全可靠性。如果用变频控制，即可石英水位的变化自动控制电机的输入功率，达到节能降耗的目的。可实现远程控制，建立中心控制室，真正实现泵站管理现代化。

二、进口轴流潜水泵选型参数

公称通径：25～500mm

流量范围：350-30000m³/h

扬程范围：2-25m

功率范围：11kw-780kw

转速范围：740-2900r/min

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316、四氟

三、进口轴流潜水泵特点

1、进口轴流潜水泵站因土建简单，工程造价低，维护管理简便易于自动化，工作可靠性好，美化环境而得到迅速发展。

2、进口轴流潜水泵站的主要设备-潜水电泵（简称潜水泵），有潜水轴流泵和潜水混流泵，是将电机与轴流泵和混流泵结合而成的机电合一产品，是传统长轴轴流泵和混流泵的更新换代产品。

3、进口轴流潜水泵与传统长轴泵除使用场合、进出水每件]特性参数基本上保持一致外。还具有以下几点显著优势：

4、泵站工程总投资节省30%以上；

5、建设周期节约40%以上；

6、机组安装时间节约95%以上；

7、机组重量减轻50%以上；

8、省去泵站防洪墙投资；

9、维护费用低；

10、无运转噪音，操作简便，易于自动化运行；

11、地面建筑高度低，可省去泵房建筑，甚至可在地面以下建泵站。

12、轴流泵和混流泵的新老客户，在新建泵站项目中可以方便地以潜水泵替代，可在老泵站改造项目中以潜水泵更新。

四、进口轴流潜水泵主要适用于下列场合

⊙农田灌溉与水利；

⊙市政排放雨水及轻度污水；

⊙工业中工艺用水、冷却水；

⊙水利中调水工程。

进口轴流潜水泵名义出水口径从350、500、600、700、800、900、1000、1200、400、1600共计十种口径，流量范围0.12--12m*m*m/s，扬程范围2--14m；功率范围7.5--630KW；电压等级380V、66V、3KV、6KV、10KV。

五、进口轴流潜水泵结构说明

潜水轴流泵潜水混流泵，泵段由进水喇叭口，叶轮部位，叶轮外壳和导叶体四大零件组成。

潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装车，电机下端盖出轴处有转动密封装置，潜水电机具有一切运行的安全可靠性能。对密封渗漏、线圈和轴承温升均有监测、报警和保护装置，不影响电机正常运转的早期渗漏（只报警）。当线圈温度超过135℃、轴承温度超过90℃时，采用断电保护，所有保护器由一个潜水泵专用保护器进行监控，以保证潜水泵的安全使用。

六、进口轴流潜水泵结构图

七、进口轴流潜水泵主要材料表

八、进口轴流潜水泵结构图

九、进口轴流潜水泵主要材料表

十、进口轴流潜水泵结构图

十一、进口轴流潜水泵性能参数

十二、进口轴流潜水泵性能参数

十三、进口轴流潜水泵安装形式及尺寸

较小的进口轴流潜水泵用开关敞式进水，安装形式为井筒弯管式安装、钢制井筒式安装、混凝土预制井筒式安装。井筒弯管式安装、钢制井筒式安装由本公司提供整套井筒，混凝土预制井筒式安装由本公司提供安装底座（含防转装置）、井盖。

安装时，将潜水电泵吊入井筒着底为止，导叶体上的斜面与支架座斜面配合，止水橡皮（O型圈）起密封作用。

较大的潜水泵（叶轮直径一般在1米以上），采用带封闭进水流道的安装形式

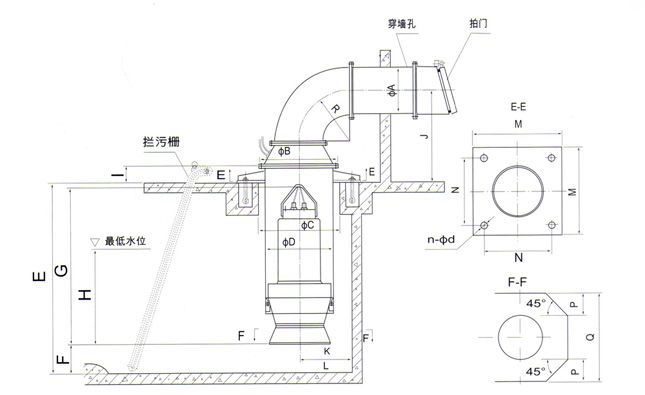

1、井筒弯管式安装及尺寸

十四、进口轴流潜水泵注

（1）、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸。其中泵站设计的水力尺寸仅作为参考值。

（2）、尺寸A依据流量确定，以控制流速，减少水力损失，表中尺寸为参考值。如需要，可适当加大；尺寸E、J依据泵站具体条件确定；尺寸R为最小参考值，如条件许可，可适当加大。

上述尺寸均依据客户要求确定。

（3）、泵中心距后池壁≤K。

（4）、同池两泵中心距≥L。

2、钢制井筒式安装及尺寸

十五、进口轴流潜水泵注

(1)、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸，其中泵站设计的水力尺寸仅作为参考值。

(2)、尺寸A依据流量确定，以控制流速，减少水力损失，表中尺寸为参考值，如需要，可适当加大；尺寸E、J、R依据泵站具体条件确定。

(3)、泵中心距池壁≤K。

(4)、同池两泵中心距≥L。

3、混凝土预制井筒式安装及尺寸

十六、进口轴流潜水泵泵注

（1）、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸。其中泵站设计的水力尺寸仅作为参考值。

（2）、尺寸A依据流量确定，以控制流速，减少水力损失，表中尺寸为参考值。如需要，可适当加大；尺寸E依据泵站具体条件确定；尺寸R为最小参考值，如条件许可，可适当加大。

（3）、泵中心距后池壁≤K。

（4）、同池两泵中心距≥L。

4、封闭进水流道的混凝土预制井筒式安装及尺寸

簸箕形进水流道

十七、进口轴流潜水泵注

(1)、进水流道可配肘形、钟形、簸箕形流道，安装尺寸表中的流道尺寸为簸箕形流道（仅供参考）。

(2)、淹没深度除需要满足表中要求外，还必须比流道进口上缘至少高500mm。

(3)、一般来说，泵段安装尺寸由供货方提供，淹没深度由供货方与设计方共同确定。再通过装车试验验证确定；进出水流道的几何尺寸由设计单位按规范进行数模计算，初步确定后再进行装置模型试验，厂家提供的流道几何尺寸供设计单位设计时参考。

(4)、供货方提出的流道几何尺寸仅供用户现设计方参考。
