美国尼科NICO进口长轴液下泵选用优良的水力模型,设计和制造按API610 VS4型执行,泵轴由泵盖和滑动轴承体内的滑动轴承支承,上轴承采用耐磨轴承,采用锂基润滑脂润滑。当液下插入深度超过2米时,采用接轴结构,接轴结构安全可靠,液下长度可达7米。该系列泵适合于输送各种腐蚀性液体和清水,同时也适用于输送含有颗粒或纤维的各类污水。长轴液下泵是一种立式离心泵,适用于化工﹑石油﹑电力﹑冶金﹑制药﹑造纸﹑环保等多个行业部门,可用来进行对有腐蚀性液体,含有一定量固体颗粒液体的输送。
公称通径:25-300(mm)
流量范围:2-900(m3/h)
扬程范围:5-135(m)
功率范围:0.75~132KW
转速范围:1450-2900r/min
防爆标志:ExdeIIBT4 DIP21 TA T6
防护等级:IP54/IP65
额定电压:DC24v、220v、380v,660v,1140v(DC、AC)
温度范围:-20℃~120℃
工作压力:≤1.6Mpa
泵体材质:铸铁、WCB、304、316、316L
1、从电机向泵端看,泵为逆时针。
2、泵采用长轴结构,插入深度可达10米,轴联接结构安全可靠,拆卸方便。
3、泵起动时叶轮浸没在介质中,因而起动容易,不存在排气抽空问题。
4、转子部件可轴向调整,且采用多点支承,泵运转平稳可靠,可采用加长吸入管,增加插入深度,充分利用自身吸程,转子长度缩短,刚性增强,寿命延长,经济合理。
5、滑动轴承可选用外冷却润滑或自冷却润滑。
6、出口法兰为分半活动法兰,便于连接。
7、配用低速电机,噪声小,运行平稳,使用寿命长。
8、采用双蜗壳泵体(出口80mm以上),能平衡径向力,使转子部件受径向力小,轴挠度小,滑动轴承磨损小,寿命长。

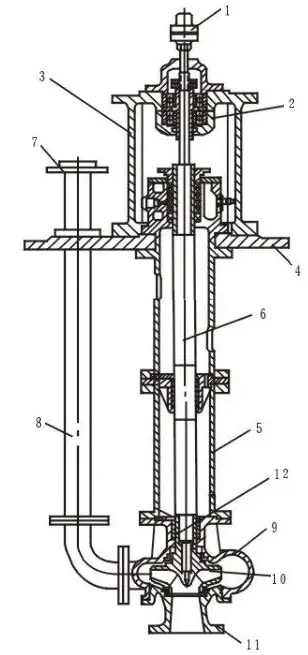

1 | 联轴器 | 2 | 轴承盒 | 3 | 下支架 | 4 | 安装盘 | 5 | 支撑管 | 6 | 轴 |
7 | 出口法兰 | 8 | 出液管 | 9 | 泵 | 10 | 叶轮 | 11 | 盖 | 12 | 轴套 |
型号 | 泵额定转速n=2900r/min | 泵额定转速n=1450r/min | ||||
流量Q (m3/h) | 扬程H (m) | 电机功率 (KW) | 流量Q (m3/h) | 扬程 (m) | 电机功率 (KW) | |
25CZ-25 | 3.6 | 25 | 2.2 | 1.6 | 6 | 0.75 |
25CZ-41 | 3.6 | 41 | 4 | 1.6 | 10 | 1.5 |
25CZ-50 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 1.5 |
25CZ-80 | 3.2 | 80 | 11 | 1.6 | 20 | 2.2 |
40CZ-16 | 7.2 | 16 | 2.2 | 3.6 | 4 | 1.1 |
40CZ-26 | 7.2 | 26 | 3 | 3.6 | 5 | 1.1 |
40CZ-40 | 7.2 | 40 | 4 | 3.6 | 10 | 1.5 |
40CZ-50 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.5 |
40CZ-80 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
50CZ-25 | 14.4 | 25 | 4 | 7.2 | 6 | 1.5 |
50CZ-40 | 14.4 | 40 | 7.5 | 7.2 | 10 | 2.2 |
50CZ-50 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 2.2 |
50CZ-80 | 12.5 | 80 | 15 | 6.3 | 20 | 3 |
65CZ-25 | 28.8 | 25 | 5.5 | 14 | 6 | 1.5 |
65CZ-40 | 28.8 | 40 | 11 | 14 | 10 | 3 |
65CZ-50 | 25 | 50 | 11 | 12.5 | 12.5 | 3 |
65CZ-80 | 25 | 80 | 18.5 | 12.5 | 20 | 3 |
65CZ-125 | 25 | 125 | 30 | 12.5 | 32 | 5.5 |
80CZ-15 | 54 | 15 | 5.5 | 27 | 4 | 0.75 |
80CZ-24 | 54 | 24 | 11 | 27 | 6 | 1.1 |
80CZ-38 | 54 | 38 | 15 | 27 | 9 | 1.5 |
80CZ-50 | 50 | 50 | 22 | 25 | 12.5 | 2.2 |
80CZ-80 | 50 | 80 | 30 | 25 | 20 | 4 |
80CZ-125 | 50 | 125 | 45 | 25 | 32 | 7.5 |
100CZ-23 | 100 | 23 | 11 | 50 | 5 | 2.2 |
100CZ-37 | 100 | 37 | 15 | 50 | 9 | 3 |
100CZ-50 | 100 | 50 | 30 | 50 | 12.5 | 4 |
100CZ-80 | 100 | 80 | 45 | 50 | 20 | 7.5 |
100CZ-125 | 100 | 125 | 75 | 50 | 32 | 11 |
125CZ-50 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
125CZ-80 | 200 | 80 | 75 | 100 | 20 | 15 |
125CZ-125 | 200 | 125 | 132 | 100 | 32 | 18.5 |
150CZ-20 | 200 | 20 | 30 | |||
150CZ-32 | 200 | 32 | 45 | |||
150CZ-50 | 200 | 50 | 55 | |||
200CZ-20 | 400 | 20 | 45 | |||
200CZ-32 | 400 | 32 | 75 | |||
200CZ-50 | 400 | 50 | 90 |
