一、进口一体化共面五阀组选型阐述

二、进口一体化共面五阀组说明

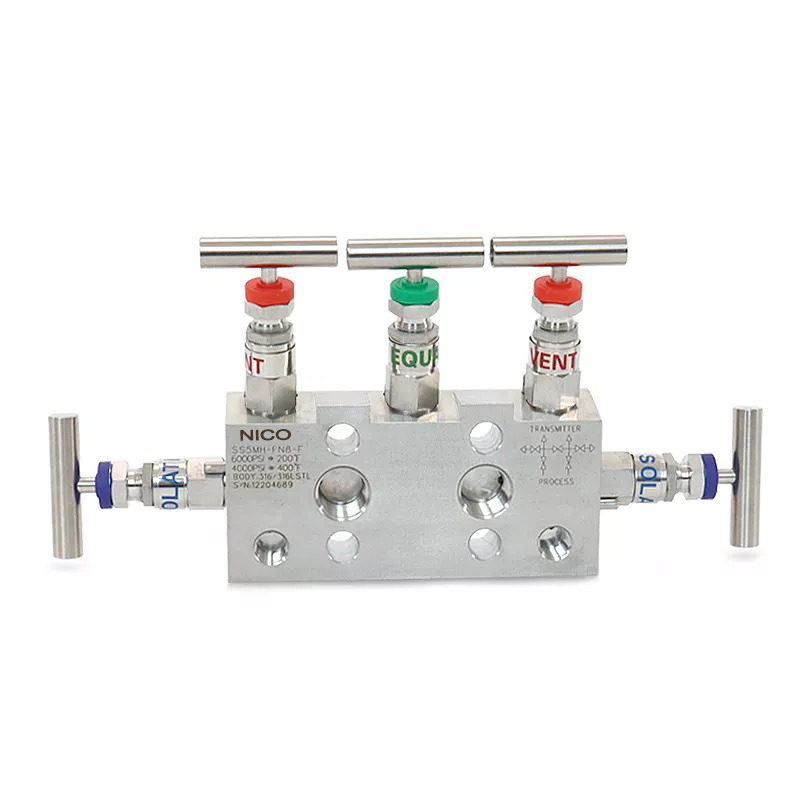

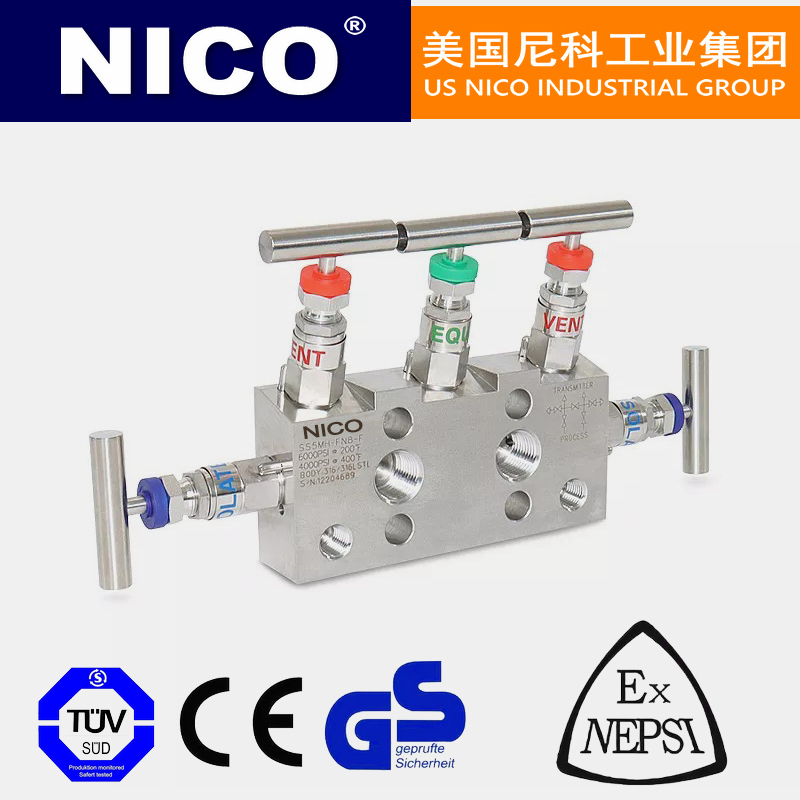

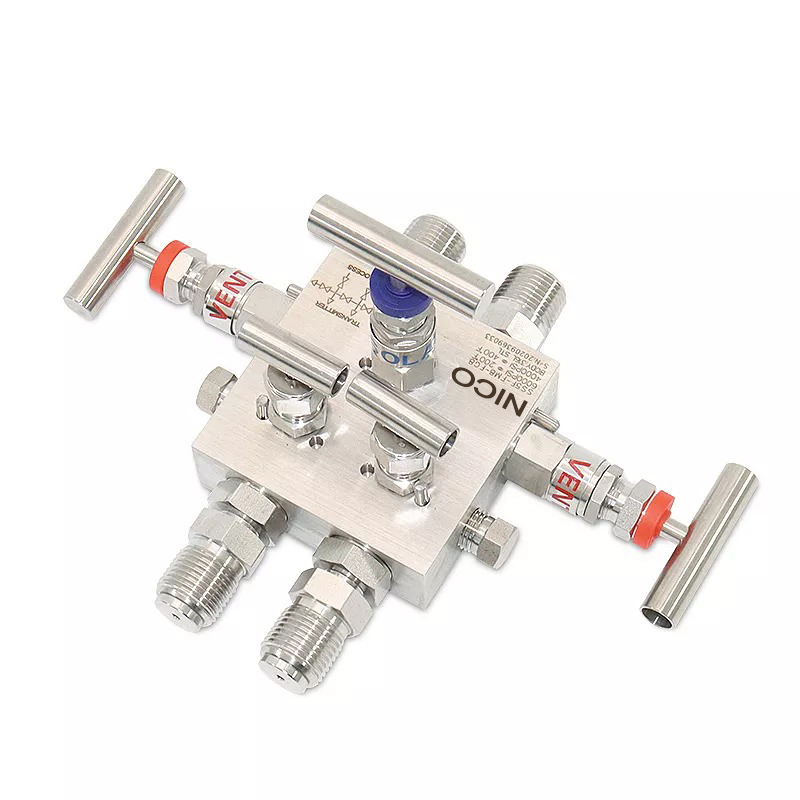

美国尼科NICO进口一体化共面五阀组由高、低压阀、平衡阀及两个校验（排污）阀组组成；美国尼科NICO进口五阀组、外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。阀组主要结构型号有：扁平型、T型、H型、柱状型。，工作时将两组校验阀与平衡阀关闭，如需检验时，只要将高、低压阀切断，打开平衡阀及打开两个校验阀，然后再关闭平衡阀即可对变送器进行校验和平衡。

三、进口五阀组技术参数

四、进口五阀组结构特点

一体式结构，安全可靠
采用不锈钢销防止阀座因振动而脱离
阀座与阀体间硬连接，提供可靠的零泄漏密封
无毛刺的螺纹和内表面，减少泄漏，并保证仪表的精确读数

五、进口五阀组设计特点

阀尖采用锥面和后部球头设计，提供较小的开、关力矩和较高使用寿命
阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命
阀体密封口采用自动定心设计，保证每次关断的阀尖密封线在同一位置
分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀，安装现场一目了然

六、进口五阀组脱脂禁油处理

在氧气的工况条件下，阀组和阀门必须进行脱脂禁油处理，否则碳氢化合物和油类会在氧气中剧烈反应，产生燃烧和爆炸。在阀组、阀门选型中，应在选型代码后加/T，如果需要配置接头，请选用我公司专门的脱脂禁油接头。产品采用封塑包装，并在包装袋上贴上“禁油”标识。

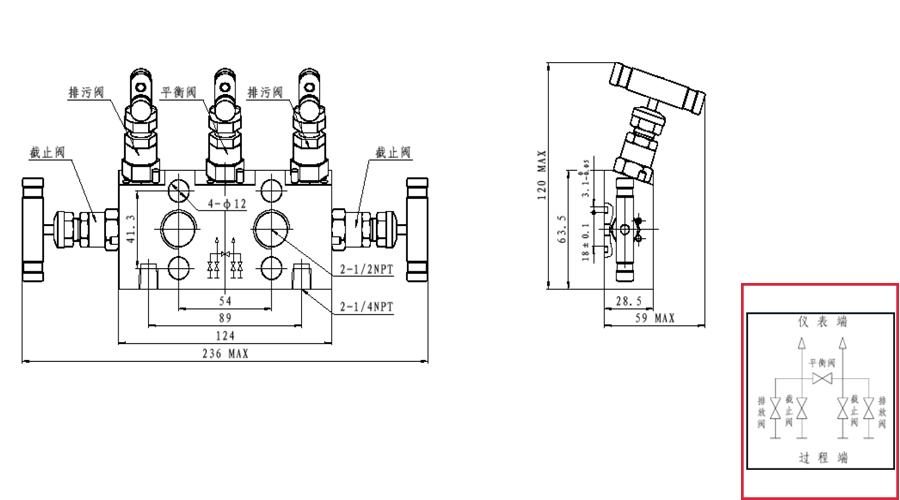

七、进口五阀组结构

结构特点
1			带防退螺钉的手柄，更好的传递力矩
2			蓝色、绿色、红色的防尘盖来区分截止阀、平衡阀、排污/测试阀，并防止灰尘、杂质进行阀杆，影响密封
3			压紧螺母，用于推压填料，使之变形膨胀，与阀杆和阀座形成密封，有微漏时，也可作二次或多次调整
4			阀杆采用滚制螺纹，提高螺纹表面硬度，使之更耐磨，延长了阀杆的使用寿命
5			锁紧螺母，提供可靠的锁紧力，防止压紧螺母因振动松开，使填料失去密封功能
6			阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命
7			金属垫圈，提供无旋转推力，减少因旋转摩擦带来的填料损坏
8	下设计式PTFE/柔性石墨填料，防止介质进入腐蚀阀杆螺纹	10	双相钢锥头，提供更高的硬度，避免锥头多次使用后产生损伤；尾部球头设计，提供无旋转推压，头部锥度设计，使之与阀体孔口形成线性密封；整体万向式偏摆设计，降低了其它零件不同轴带来的密封隐患
9	阀门全开时，阀杆背部锥面与阀座形成线性接触，提供阀杆辅助密封

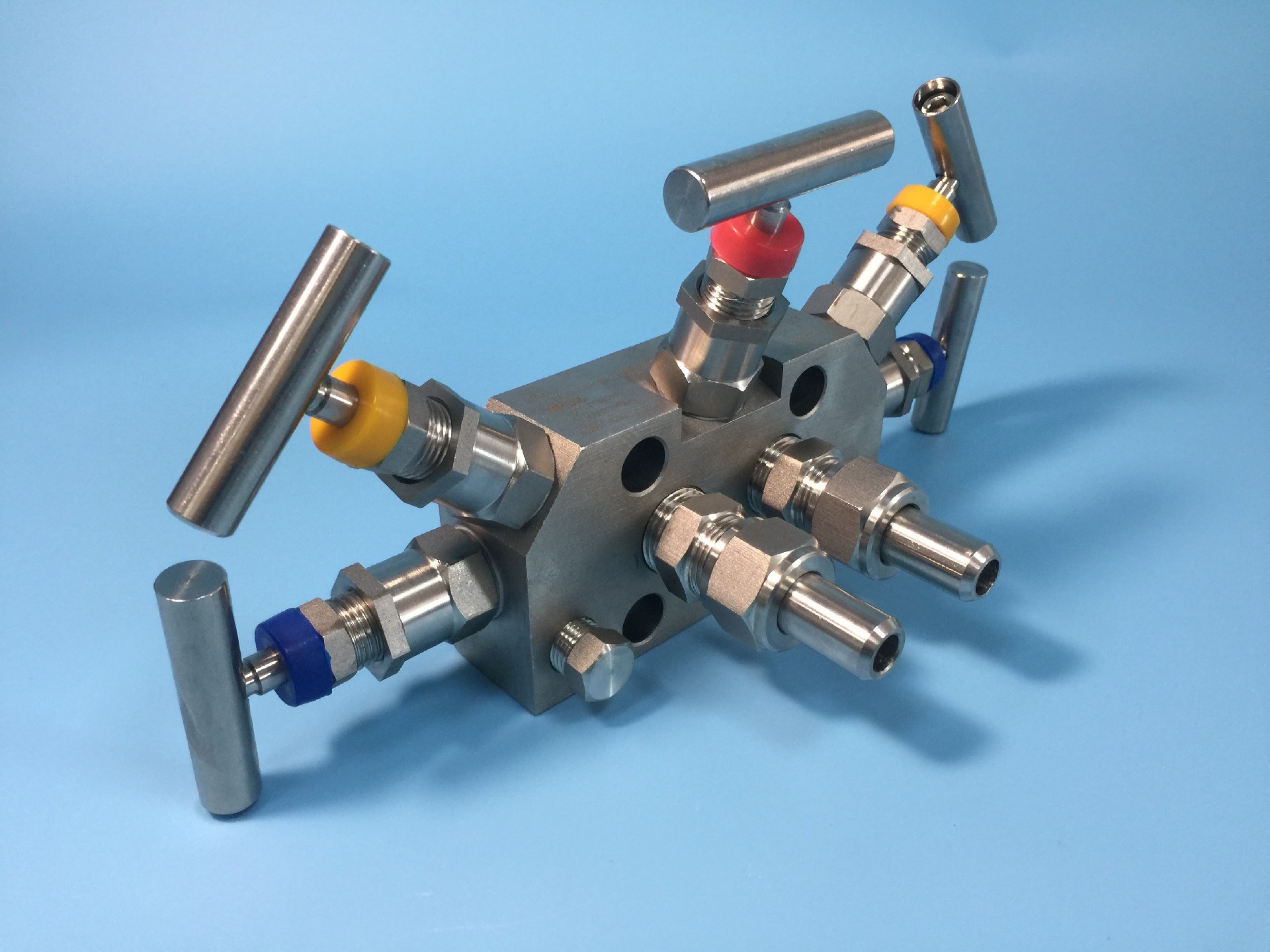

八、进口五阀组案例展示
