| 产品名称： | 进口一次门二次门三次门针型阀 | 产品型号： | NKJ16/NKJ12 |
| 公称通径： | 1/4"~11/2"T | 驱动方式： | 手动 |
| 连接形式： | NPT（F）、NPT（M）、卡套接头、焊接接头、其他形式接头可供选择。 | ||
| 公称压力： | 10Psi~10000Psi | 密封性能 | 零泄露 |
| 适用温度： | -70℃~+540℃ | 最高温度 | ≥570℃ |
| 适用介质： | 高温高压气体、高温高压液体等 | 重量： | 1KG~15KG |
| 阀体材质： | SS304、SS316、SS316L | 结构形式： | 截止型 |
| 适用场所 | 核电站、水电站、火力发电站、实验室气体管路、供热系统、气瓶钢瓶管路 | ||
| 测试压力 | 1.5倍的最大工作压力 | 生产厂家 | 美国NICO尼科工业 |
美国尼科NICO进口一次门二次门三次门针型阀是一般由焊接也可选用法兰对焊内螺纹，适用于各种高温高压的场所如发电站，加带散热片。适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，针型阀具有更好的密封性能和耐受压力的能力，一般用于较高压力较高温度的气体或者液体介质的密封，最合适与与压力表配合。
制造标准:ASME B16.34-2004
2. 连接形式: 内外螺连接(NPT,G,Rc,Rp…)
3. 结构特征:锥面密封,旋塞提升式
4. 阀门检验和试验: API 598
5. 公称压力:≤10000Psi
6. 适用温度:-29℃～+538℃
7. 适用介质:水,汽,油及有腐蚀性和非腐蚀性气体等
8. 公称通径:DN6,DN10,DN15,DN20,DN25
| 型号 Type | 公称压力（MPa）Nominal pressure | 试验压力（MPa）Test pressure | 工作压力（MPa）Working pressure | 工作温度（℃）Working temperature | 适用介质 Applicable mediun | ||
| 壳体 Shell | 密封（液） Seal | 密封（气） Seal | |||||
| J63Y-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P＜540℃ | 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
| J63Y-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J63Y-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C＜425℃ | |
| J63Y-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

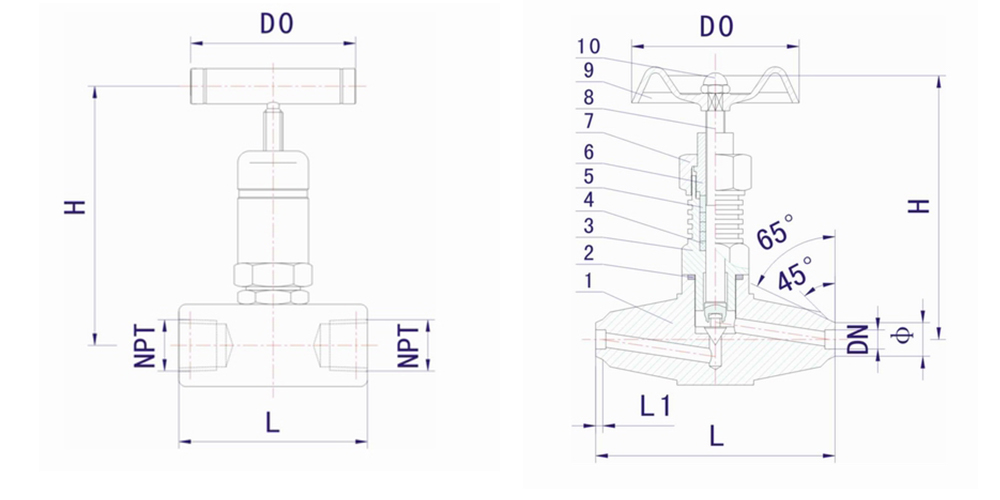

| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 型号 | 公称通径 DN Nominal bore | ø | H | L | D0 |
| J63Y-40P-64P-160P-320P | DN6 | 10 | 110 | 100 | 80 |
| J63Y-40P-64P-160P-320P | DN10 | 14 | 145 | 110 | 100 |
| J63Y-40P-64P-160P-320P | DN15 | 16 | 165 | 120 | 110 |
| J63Y-40P-64P-160P-320P | DN20 | 20 | 180 | 140 | 130 |
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 内六角螺钉 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
| ITEM NO. | 公称通径 DN Nominal bore | Td | H | L | L1 | N |
| ANSI-6000PSI～10000PSI | DN6 | NPT1/4 | 75 | 58 | 75 | 60 |
| ANSI-6000PSI～10000PSI | G1/4 | 85 | 58 | - | 60 | |
| ANSI-6000PSI～10000PSI | DN10 | NPT3/8 | 75 | 58 | 78 | 60 |
| ANSI-6000PSI～10000PSI | G3/8 | 87 | 58 | - | 60 | |
| ANSI-6000PSI～10000PSI | DN15 | NPT1/2 | 77 | 68 | 86 | 60 |
| ANSI-6000PSI～10000PSI | G1/2 | 87 | 60 | - | 60 | |
| ANSI-6000PSI～10000PSI | DN20 | G3/4 | 100 | 70 | - | 60 |
| ANSI-6000PSI～10000PSI | DN25 | Rc1(Rp1) | 110 | 78 | - | 60 |
| ANSI-6000PSI～10000PSI | DN32 | G1-1/4 | 130 | 102 | - | 60 |
1、低温介质的管路系统和装置上，宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封针型阀。
5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。 6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的针型阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀。
7、成品油的输送管线和贮存设备，选用法兰连接的针型阀。
8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的针型阀。
9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的针型阀
