一、进口多级锅炉给水泵产品概述

进口多级锅炉给水泵系卧式、单吸多级、分段式离心泵。美国尼科NICO进口多级锅炉给水泵具有性能范围广、运行安全平稳、噪音j较低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体之用。进口多级锅炉给水泵适用范围：适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，适用于小型锅炉给水。

二、进口多级锅炉给水泵选型参数

公称通径：40～100mm

流量范围：5-55m3/h

扬程范围：46-301m

功率范围：3-75KW

转速范围：2950r/min

温度范围 :-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316

三、进口多级锅炉给水泵产品特点

1、性能范围广。

2、泵运行平稳，噪音较低。

3、轴封采用软填料密封，结构简单，维修方便快捷。

四、进口多级锅炉给水泵材料参照表

	1	轴套螺母	2	轴承盖
	3	轴承	4	轴承体
	5	轴承甲	6	填料压盖
	7	填料环	8	进水段
	9	密封环	10	叶轮
	11	中段	12	回水管
	13	出水段	14	科衡环
	15	平衡盘	16	尾盖
	17	轴套乙	18	拉紧螺栓
	19	轴	20	园螺母

五、进口多级锅炉给水泵（性能参数）

六、进口多级锅炉给水泵外型尺寸图

七、进口多级锅炉给水泵外型尺寸表

八、进口多级锅炉给水泵外型尺寸表

九、进口多级锅炉给水泵外型尺寸表

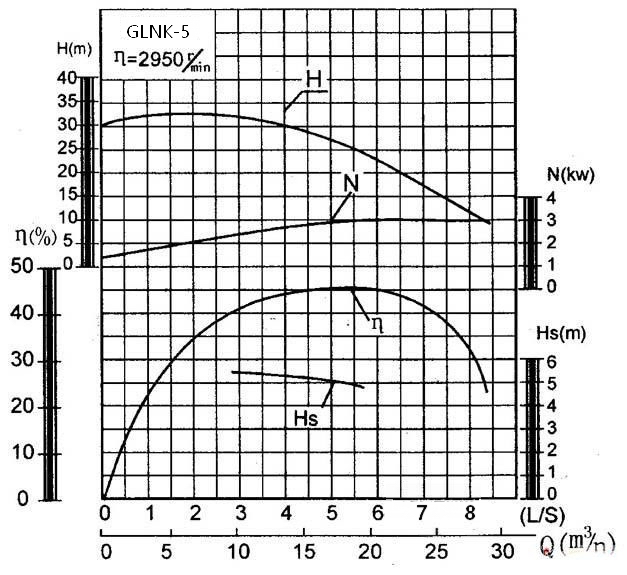

十、进口多级锅炉给水泵曲线图

十一、进口多级锅炉给水泵安装尺寸图

十二、进口多级锅炉给水泵安装尺寸图

十三、进口多级锅炉给水泵装卸、起动、运转和停止

安装：

安装前的准备工作：

1.检查水泵和电机；

2.准备工具及起重机械；

3.检查机器的基础；

2.安装顺序

1.整套水泵运到现场，附带底座者已装好电动机。找平底座时，可不必卸下水泵和电机。

2.将底座放在地基上，在地脚螺钉附近垫楔形铁块，将底座垫高约20-40毫米准备找平后填充水泥之用。

3.用水平仪检查底座的水平底，找平后搬紧地脚螺母，用水泥将填充底座。

4.经3-4天水泥干固后，再检查一下水平度。

5.将底座的支持平面，水泵脚及电机脚的平面上的污物清洗除净，并把电机和水泵放在底座上。

6.调整泵轴水平。找平后，适当上紧螺母，以防走动，于调节完毕后再安装电动机、在不合水平处垫以铁板，泵和联轴器之间留有一定间隙。

7.把水平尺放在联轴器上，检查水泵轴心线与电机轴心线是否重合，若不重合，在电机和泵的脚下垫以薄铁片，使两个联轴器外园与平尺相平，然后取出垫的几片薄铁片，在经过刨制的整块垫板来代替铁片，并重新检查安装情况。

为了检查安装的精度。在几个相反位置上用塞尺，测量两联轴器平面的间隙，联轴器平面一周上最大和最小间隙差数不得超过0.3毫米，两端中心线上下或左右的差数不得超过0.1毫米。

3、起动及停止：

1.将轴上及其它涂油件上所涂的油除净。

2.用汽油清洗轴承和轴室，用棉纱擦净。

3.在轴承体内加入钙基黄油。

4.试验起动。开动电机，检查电机旋转方向，严禁水泵反转而使轴套螺母松开。

5.往泵内注水或用真空泵引水。

6.关闭吐出管上的阀及压力计旋塞。

7.上述过程完毕后，启动电机，打开压力计旋塞。

8.当水泵以正常转数运转时，压力计显示适当压力，然后打开真空表旋塞并逐渐打开排水管路上的闸阀直到需要的压力为止。

9.当停止水泵时，要慢慢地关闭排水管路上的闸阀，关闭真空表旋塞。并停止电机，然后关闭压力表旋塞。

10.长期停止使用水泵时，水泵应拆卸开，将泵另件的水擦干，并在滑动面上涂以防锈油妥善保存。

运转：

1.注意水泵轴承温度，不得超过外界温度35℃。温度不得大于75℃。

2.水泵在运转时，时常注意加油。

3.填料室内正常漏水程度，以每分钟10-20滴为准，应随时调整填料压盖压紧程度。

4.定期检查联轴器，注意检查电机轴承温升。

5.运转过程中，如发生噪音或异常的声音时，应立即停车检查其原因。

十四、进口多级锅炉给水泵故障与排除
