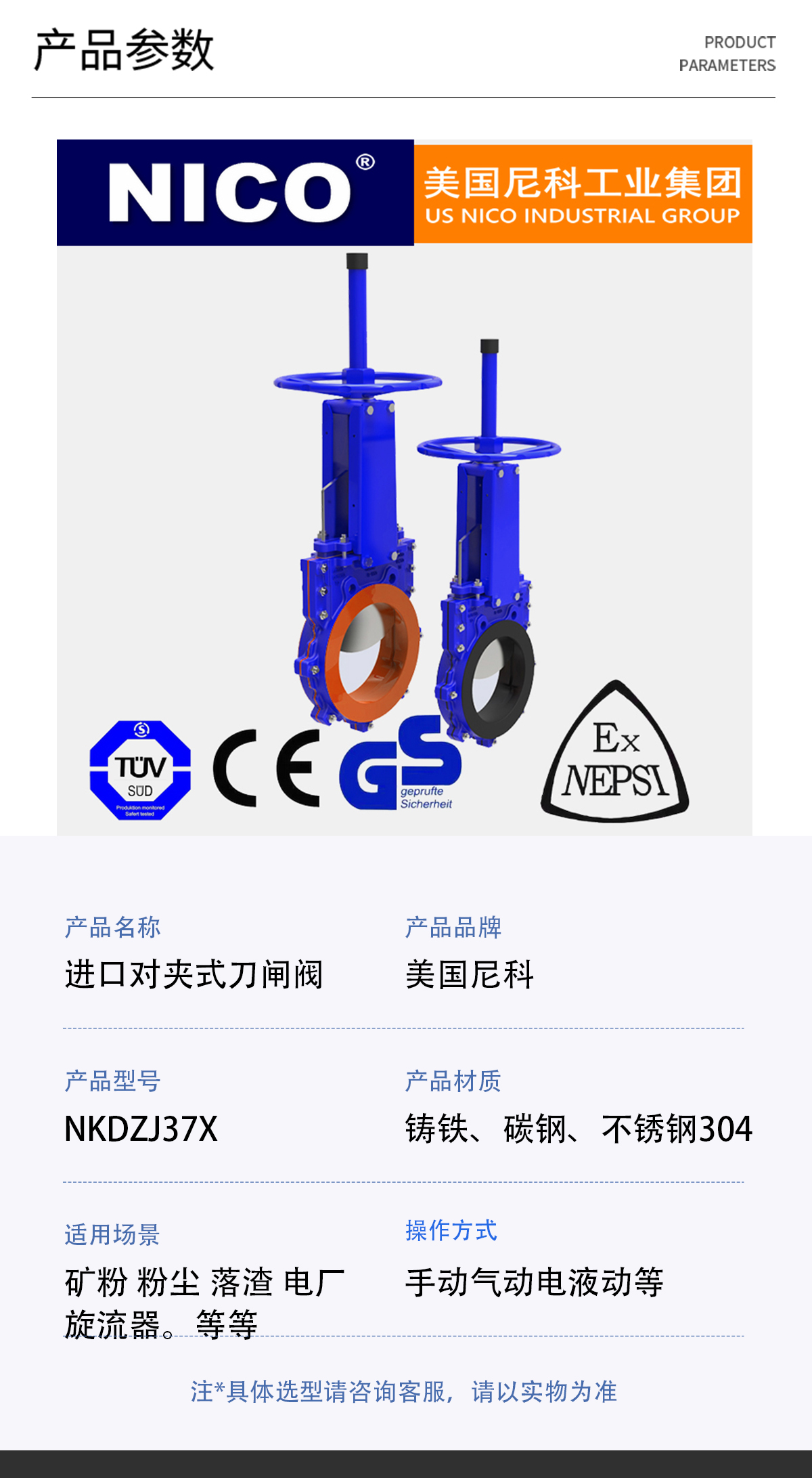

| 产品名称： | 进口不锈钢刀型闸阀 | 产品型号： | NKDZV37X/Y |
| 公称通径 | DN50~DN1000 | 连接方式 | 对夹式、梅花式 |
| 开关方式 | 手轮，涡轮，气动，电液动，电动，液动，链轮盘 | ||
| 工作压力 | 2Bar~25Bar | 阀杆形式 | 明杆 |
| 适用温度： | -40℃~+425℃ | 填料材质 | 石墨,芳纶，高水基，四氟，橡胶 |
| 泄漏测试 | 泡沫测试 | 密封材质 | FKM,EPDM,PTFE,金属密封 |
| 阀体材质： | CF8,CF8M,CF3,CF3M | 闸板材质 | SS316L,SS304 |
| 适用介质： | 金属密封适用于电厂的选煤，排渣，矿粉，矿渣，炉渣等固体介质。 | ||
| 测试压力 | 1.5倍的最大工作压力 | 生产厂家 | 美国NICO尼科工业 |

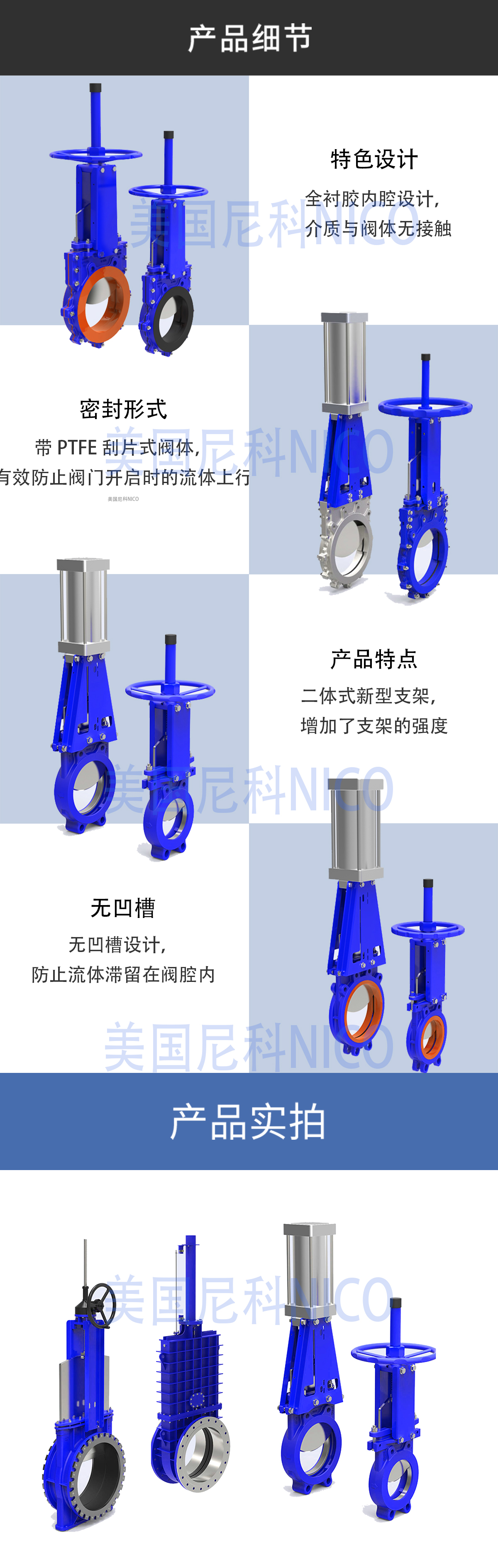

进口对夹式无凹槽刀闸阀又称双向密封刀闸阀，铸钢和不锈钢阀体采用 2 体式结构刀闸阀 , 包括阀体 , 闸板和阀腔全衬胶 , 阀当阀门关闭时闸板下移 , 闸板底部与内衬橡胶接触进而压缩密封条进入凹槽中实现阀体和闸板的密封 ; 当刀闸阀开启时闸板上移 , 闸板底部边缘与密封条脱离 , 密封条弹起与凹槽平整, 阀体带刮片设计能防止刀闸阀在使用过程中, 介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留， 管道清洗方便，从而有效提高刀闸阀的密封效果 , 防止阀门关闭时泄漏。

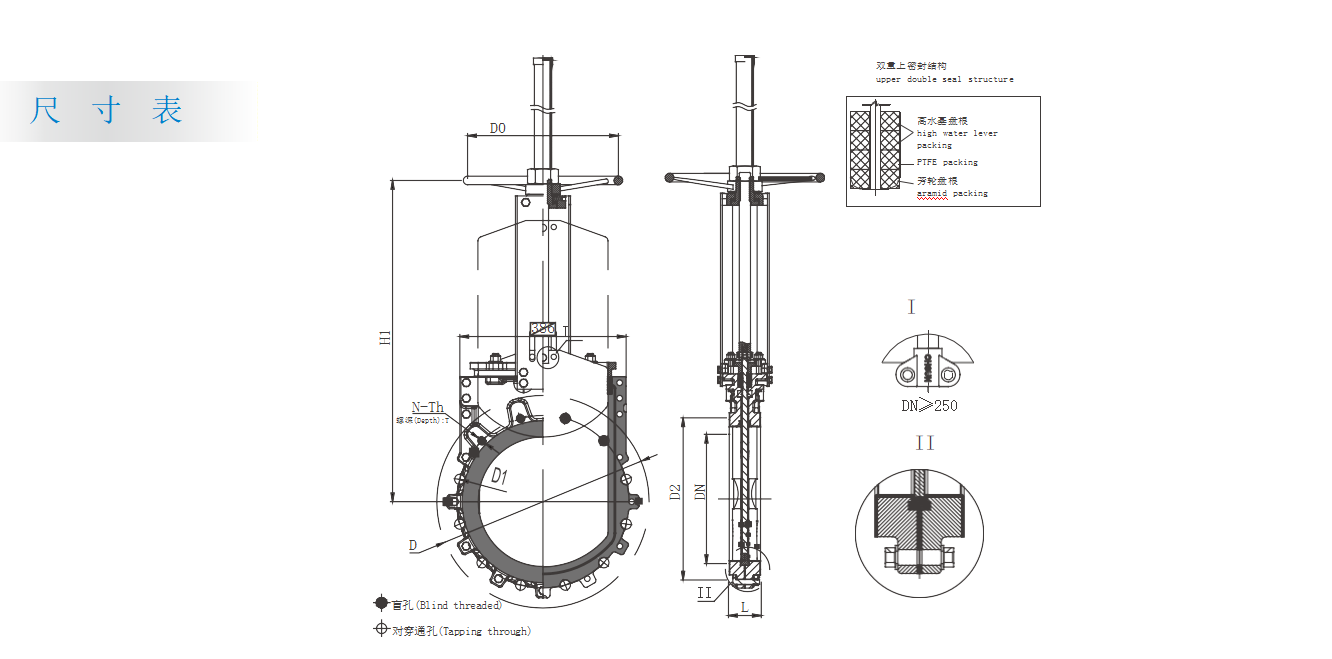

| PN10 | ANSI 150LB | ||||||||||||||||
| DN | L | D | D1 | D2 | D0 | N-Th | d | H1 | DN | L | D | D1 | D2 | D0 | N-Th | d | H1 |
| 50 | 52 | 165 | 125 | 99 | 180 | 4-M16 | Ø18 | 260 | 2" | 52 | 152 | 121 | 92 | 180 | 4-5/8" | Ø19 | 260 |
| 65 | 52 | 185 | 145 | 118 | 200 | 4-M16 | Ø18 | 292 | 2-1/2" | 52 | 178 | 140 | 105 | 200 | 4-5/8" | Ø19 | 292 |
| 80 | 55 | 200 | 160 | 132 | 200 | 8-M16 | Ø18 | 320 | 3" | 55 | 191 | 153 | 127 | 200 | 4-5/8" | Ø19 | 320 |
| 100 | 55 | 220 | 180 | 156 | 240 | 8-M16 | Ø18 | 358 | 4" | 55 | 229 | 191 | 157 | 240 | 8-5/8" | Ø19 | 358 |
| 125 | 61 | 250 | 210 | 184 | 260 | 8-M16 | Ø18 | 395 | 5" | 61 | 254 | 216 | 186 | 260 | 8-3/4" | Ø22 | 395 |
| 150 | 61 | 285 | 240 | 211 | 280 | 8-M20 | Ø23 | 450 | 6" | 61 | 279 | 242 | 216 | 280 | 8-3/4" | Ø22 | 450 |
| 200 | 74 | 340 | 295 | 266 | 300 | 8-M20 | Ø23 | 532 | 8" | 74 | 343 | 299 | 270 | 300 | 8-3/4" | Ø22 | 532 |
| 250 | 74 | 395 | 350 | 319 | 320 | 12-M20 | Ø23 | 670 | 10" | 74 | 406 | 362 | 324 | 320 | 12-7/8" | Ø25 | 670 |
| 300 | 80 | 445 | 400 | 370 | 350 | 12-M20 | Ø23 | 758 | 12" | 80 | 483 | 432 | 381 | 350 | 12-7/8" | Ø25 | 758 |
| 350 | 80 | 505 | 460 | 429 | 400 | 16-M20 | Ø23 | 857 | 14" | 80 | 533 | 476 | 413 | 400 | 12-1" | Ø29 | 857 |
| 400 | 93 | 565 | 515 | 480 | 450 | 16-M24 | Ø27 | 946 | 16" | 93 | 597 | 540 | 470 | 450 | 16-1" | Ø29 | 946 |

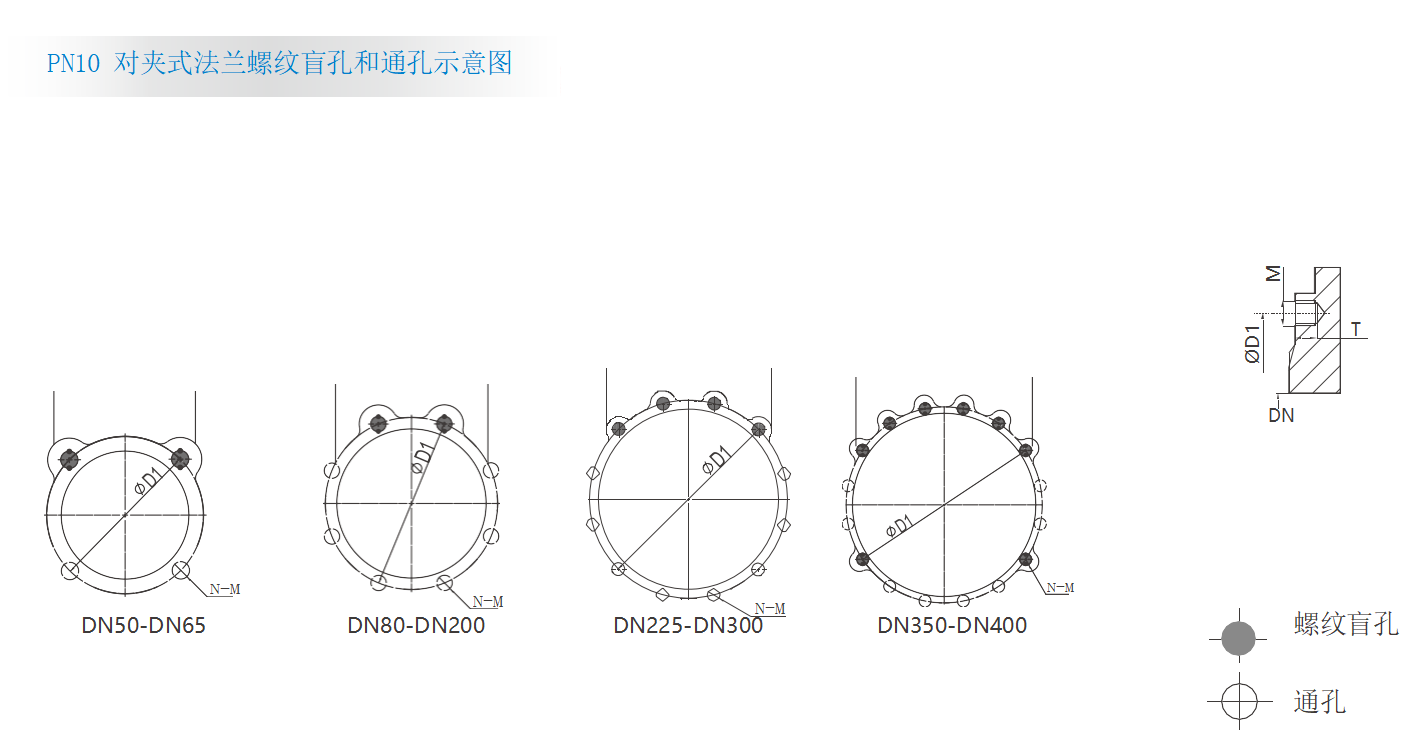

DN( 规格 ) | D1( 法兰孔距 ) | N( 孔数 ) | PN10 M( 螺纹标准 ) | T( 最小螺纹深度 ) | 螺纹盲孔数量 | 通孔数量 |
| 50 | 125 | 4 | M16 | 13 | 2 | 2 |
| 65 | 145 | 4 | M16 | 13 | 2 | 2 |
| 80 | 160 | 8 | M16 | 13 | 2 | 6 |
| 100 | 180 | 8 | M16 | 13 | 2 | 6 |
| 125 | 210 | 8 | M16 | 16 | 2 | 6 |
| 150 | 240 | 8 | M16 | 16 | 2 | 6 |
| 200 | 295 | 8 | M20 | 20 | 2 | 6 |
| 225 | 310 | 12 | M20 | 20 | 4 | 8 |
| 250 | 350 | 12 | M20 | 20 | 4 | 8 |
| 300 | 400 | 12 | M20 | 20 | 4 | 8 |
| 350 | 460 | 16 | M20 | 20 | 8 | 8 |
| 400 | 515 | 16 | M24 | 24 | 8 | 8 |

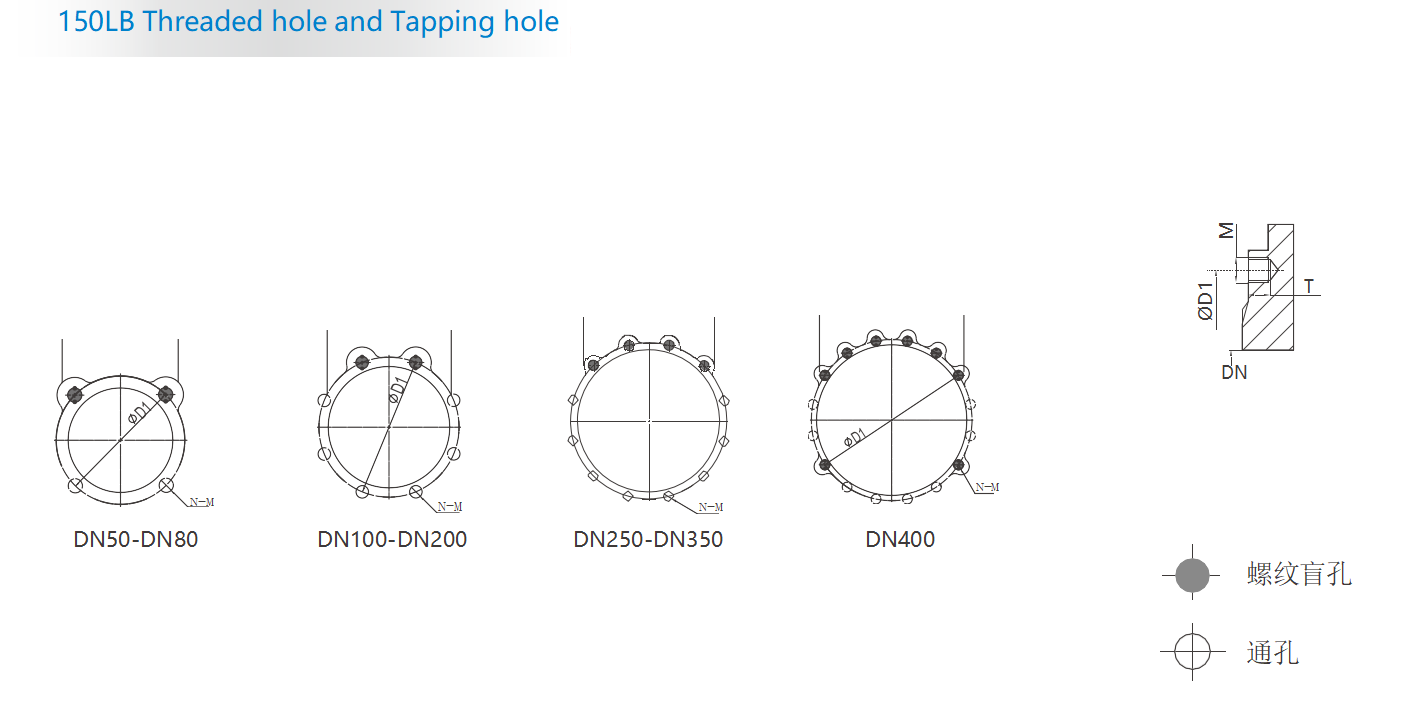

| DN( 规格 ) | D1( 法兰孔距 ) | N( 孔数 ) | M( 螺纹标准 ) | T( 最小螺纹深度 ) | 螺纹盲孔数量 | 通孔数量 |
| 2"(DN50) | 121 | 4 | M5/8-11 | 13 | 2 | 2 |
| 2-1/2"(DN65) | 140 | 4 | M5/8-11 | 13 | 2 | 2 |
| 3"(DN80) | 153 | 4 | M5/8-11 | 13 | 2 | 2 |
| 4"(DN100) | 191 | 8 | M5/8-11 | 13 | 2 | 6 |
| 5"(DN125) | 216 | 8 | M3/4-10 | 16 | 2 | 6 |
| 6"(DN150) | 242 | 8 | M3/4-10 | 16 | 2 | 6 |
| 8"(DN200) | 299 | 8 | M3/4-10 | 20 | 2 | 6 |
| 10"(DN250) | 362 | 12 | M7/8-9 | 20 | 4 | 8 |
| 12"(DN300) | 432 | 12 | M7/8-9 | 20 | 4 | 8 |
| 14"(DN350) | 476 | 12 | M1-8 | 20 | 6 | 6 |
| 16"(DN400) | 540 | 16 | M1-8 | 24 | 8 | 8 |
