一、进口高温流量计产品概述

美国尼科NICO进口高温流量计（涡街流量计）是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，温压补偿智能型涡街流量计具有结构紧凑、安装使用维护方便的特点。是测量较高温度流量的仪器。对于工业测量仪器来说，不同的种类，都自己规定了各自相应的高温范围。例如：温度计以1500～2000℃的范围为高温范围，对于调节阀、开关阀等阀类，谈到高温时，系指400～500℃以上的温度。流量计也按原理结构方式的不同而规定不同的高温范围。现在实用的工业温度上限对节流机构的差压流量计是540℃左右，容积式流量计是200℃左右，面积式流量计是400℃左右。

二、进口高温流量计应用原理

进口高温液体流量计具有优越性：无可动部件，永无零漂，精度高，寿命长，宽量程，小流量，高温，低温，高压，负压力，抗磁，抗震，抗干扰，抗杂质，防堵，高粘稠，强腐蚀（卫生型），无任何泄漏点，特别是在稳定性、适用性、重复性方面，更有优越性能，是一款完美，超越品质和精华的流量计，气体、液体、蒸汽流量计。很好的应用在钢铁、石油、天然气、电力、陶磁、煤转油、造纸、化工、能源、食品、环保、水利等各个领域的流量测量。传感器不与被测介质接触,不存在零部件磨损,使用安全可靠 ，可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定， 具有多种安装方式供选择，如选择在线插入式，安装费用低 ，具有一体化温度、压力补偿，直接输出质量或标方 ， 抗干扰，抗杂质能力特强，可根据实际需要更换阻流件（靶片）而改变流量范围。

三、进口高温流量计选型参数

管径(DN)：DN15～DN3000mm

测量介质：空气、煤气、蒸汽、废气等气体和水等低粘度液体，耐腐型流量计测量各种腐蚀性介质，内置三个传感器，一个涡流脱落流速、一个压力变送器和一个温度传感器，通过密度补偿，可以更准确地测量高温气体和蒸汽的质量流量和标准流量。

介质粘度：小于10cp

介质温度：-50℃——+400℃

本体材料：1Cr18Ni9Ti(其他材料协议供货)

传感器密封：石墨垫片

环境温度：-30℃——+80℃（特殊根据要求）

公称直径：DN15——DN300

测量精度：液体：测量值的±1%（普通），测量值的±0.5%（特殊）

气体：测量值的±1%

量程比：20：1

压力等级：PN25，PN40（高压可特殊制造）

连接方式：夹持式：DN15--DN150

法兰式：DN15--DN300

流量范围：见说明书附表

防护等级：IP67

转换器壳体：压铸铝,上漆

供电电压：12——36VDC

输出信号：两线制4--20mA电流输出

可编程脉冲输出

传感器煤气频率输出

现场显示：可编程设定显示瞬时流量、累积流量和百分比流量。

公称压力：0.6～4MPa

测量精度：±0.2～±1.5%FS

量程范围：1:3(±0.2%)：,1：10(±0.5%),：1:15(±1.5%)

壳体材质：碳钢；

供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC；

输出信号：4～20mA二线制；脉冲0～1000HZ；RS485

防护等级：IP65；IP67

防爆标志：本安型ExiallCT4；隔爆型ExdllCT4

表头显示：累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检

四、进口高温流量计主要特点

1、一体化结构，安装方便，液晶显示，可带信号输出。

2、垂直、水平、各种安装方式可随工况变化任意安装。

3、整台仪表在设计中无可动部件，插入式结构,拆卸方便；

4、可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

5、整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；

6、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠，免维护；

7、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

8、具有一体化温度、压力补偿，直接输出质量或标方；

9、具有可选小信号切除、非线性修正、滤波时间可选择；

10、能准确测量各种常温、高温500度、低温-200度工况下的气体，液体流量；

11、重复性好，一般为0.01～0.08%，测量快速；

12、抗干扰，抗杂质能力特强；

13、可根据实际需要更换阻流件而改变流量范围；

14、低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量；

15、安装简单方便，极易维护；

16、多种输出形式，能远传各种参数；

17、适用介质温度由之前-196°C~+450°C，现已突破为-196°C~+700°C

五、进口高温流量计应用领域

高温流量计应用及其广泛，流量测量技术与仪表的应用大致有以下几个领域。

一，工业生产过程

流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

二，能源计量

能源分为一次能源（煤炭、煤层气、石油气和天然气）、二次能源（电力、焦炭、人工燃气、成品油、液化石油气、蒸汽）及载能工质（压缩空气、氧、氮、氢、水）等。能源计量是科学管理能源，实现节能降耗，提高经济效益的重要手段。流量仪表是能源计量仪表的重要组成部分，水、人工燃气、天然气、蒸汽和油品这些常用的能源都使用着数量极其庞大的流量计，它们是能源管理和经济核算不可缺少的工具。

三，环境保护工程

烟气，废液、污水等的排放严重污染大气和水资源，严重威胁人类生存环境。国家把可持续发展列为国策，环境保护将是21世纪的最大课题。空气和水的污染要得到控制，必须加强管理，而管理的基础是污染量的定量控制。

我国是以煤为主要能源的国家，全国有上百万个烟囱不停地向大气排放烟气。烟气排放控制是根治污染的重要项目，每个烟囱必须是安装烟气分析仪表和流量计，组成连椟排放监视系统。烟气的流量沆量有很大因难，它的难度为烟囱尺寸大且形状不规则，气体组分变化不定，流速范围大，脏污，灰尘，腐蚀，高温，无直管段等。

四，交通运输

有五种方式：铁路公路、航空、水运、和管道运输。其中管道运输虽早已有之，但应用并不普遍。随着环保问题的突出，管道运输的特点引起人们的重视。管道运输必须装备流量计，它是控制、分配和调度的眼睛，亦是安全监没和经济核算的必备工具。

五，生物技术

21世纪将迎来生命科学的世纪，以生物技术为特征的产业将获得迅速发展。生物技术中需监测计量的物质很多，如血液，尿液等。仪表开发的难度极大，品种繁多。

六，科学实验

科学实验需要的流量计不但数量多，且品种极其繁杂。据统计流量计100多种中很大一部分是应科研之需用的，它们并不批量生产，在市面出售，许多科研机构和大企业皆设专门小组研制专用的流量计。

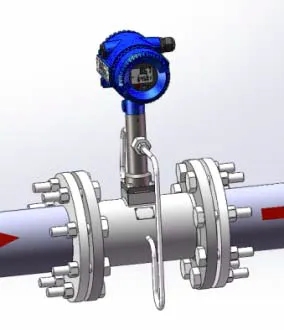

六、对夹式简单安装图

七、法兰式简单安装图

八、进口高温流量计选型参数
