美国尼科NICO进口防爆型电磁流量计主要是应用在一些易燃易爆特殊场合，广泛用于测量导电的液体和液固两相流体的体积流量，测量结果与流体的温度、粘度、密度、压力及液固成分比无关，电导率在较大范围内变化时也不会影响测量结果。因此，只需经普通水标定后，就可以用来测量其他导电性液体或液固二相流体介质的流量，而不需附加任何修正，所以防爆型电磁流量计是一种真正的体积流量计。

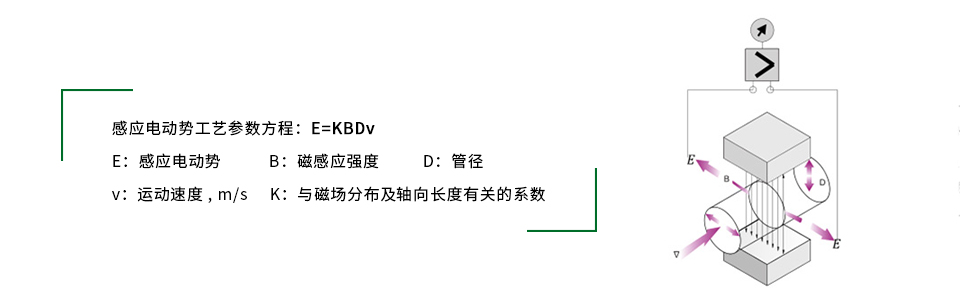

防爆型电磁流量计广泛用于测量导电液体和液固两相流体的体积流量，其测量原理是根据法拉第电磁感应定律，如下图所示，上下两端的两个电磁线圈产生恒定或交变磁场，当导电介质流过电磁流量计时，做切割磁感线运动，此时会产生一个感应电动势并被两测量电极检测出来，这个感应电动势大小与导电介质流速、磁场的磁感应强度、导体宽度（流量计测量管径）成正比，再通过运算就可以得到介质流量。
适用介质：多用于易燃易爆场合的导电液体，如化工厂
准确度等级：0.5级
防爆标志：本安+隔爆型(Ex d [ia Ga] lC T4 Gb)防护等级:一体式IP65
电极材料：出厂默认316L不锈钢电极，可选哈C电极、哈B电极、钛电极、钮电极、铂电极、碳化钨电极供电电源:出厂默认220VAC，可选24VDc，(防爆场合无电池供电型)
通讯协议：Modbus RTU通讯协议(RS485)、HART协议输出信号:出厂默认四线制(4~20)mA、通讯协议:Modbus RTU通讯协议(RS485)、HART协议输出信号:出厂默认四线制(4~20)mA、
防爆型流量计分为:本安型和隔爆型两种,满足客户不同场所的需求。
应用场合爆炸危险场合，准确度等级0.5级、1.0级，防爆类型隔爆(本安)型。
测量介质导电液体、浆液,如:自来水、污水、纸浆、泥浆、海水、盐酸、硫酸、硝酸等酸、碱、盐溶液等，
防爆标志：Ex d[ia Ga] IICT4 Gb，
Exd:表示隔爆型[ia Ga]:表示本安型，
IC:表示爆炸性气体环境以氢气为代表性气体,可使用在A,ⅡB场合。
T4:表示温度组别的第4组,即最高表面温度不超过135C (T1为450℃)。Gb:表示对应的EPL设备保护级别。
| 公称通径 （mm） | 额定压力（MPa） | 仪表外形尺寸（mm） | 重量 （kg） | |||||
| A | B | φD1 | φD2 | φd | n-φ | |||
| 10 | 4.0 | 200 | 245 | 90 | 60 | 10 | 4-φ14 | 4.5 |
| 15 | 200 | 310 | 95 | 65 | 15 | 4-φ14 | 6 | |
| 20 | 200 | 315 | 105 | 75 | 20 | 4-φ14 | 5.5 | |
| 25 | 200 | 320 | 115 | 85 | 25 | 4-φ14 | 5 | |
| 32 | 200 | 335 | 140 | 100 | 32 | 4-φ18 | 8 | |
| 40 | 200 | 355 | 150 | 110 | 40 | 4-φ18 | 9.5 | |
| 50 | 200 | 365 | 165 | 125 | 50 | 4-φ18 | 10.5 | |
| 65 | 1.6 | 200 | 385 | 185 | 145 | 65 | 4-φ18 | 14 |
| 80 | 4.0 | 200 | 395 | 200 | 160 | 80 | 8-φ18 | 14 |
| 100 | 1.6 | 250 | 415 | 220 | 180 | 100 | 8-φ18 | 19 |
| 125 | 250 | 460 | 250 | 210 | 125 | 8-φ18 | 23 | |
| 150 | 300 | 490 | 285 | 245 | 150 | 8-φ22 | 33 | |
| 200 | 1.0 | 350 | 530 | 340 | 295 | 200 | 8-φ22 | 40 |
| 250 | 450 | 545 | 395 | 350 | 250 | 12-φ23 | 63 | |
| 300 | 500 | 560 | 445 | 400 | 300 | 12φ23 | 73 | |
| 350 | 550 | 583 | 505 | 460 | 350 | 16-φ23 | 91 | |
| 400 | 600 | 633 | 565 | 515 | 400 | 16-φ26 | 107 | |
| 450 | 600 | 696 | 615 | 565 | 450 | 20-φ26 | 127 | |
| 500 | 600 | 753 | 670 | 620 | 500 | 20-φ26 | 150 | |
| 600 | 600 | 857 | 780 | 725 | 600 | 20-φ30 | 197 | |
| 700 | 700 | 980 | 890 | 840 | 700 | 24-φ30 | 255 | |
| 800 | 800 | 1091 | 1015 | 950 | 800 | 24-φ33 | 339 | |
| 900 | 900 | 1183 | 1115 | 1015 | 900 | 28-φ33 | 452 | |
| 1000 | 0.6 | 1000 | 1295 | 1230 | 1160 | 1000 | 28-φ35 | 525 |
| 1200 | 1200 | 1497 | 1405 | 1340 | 1200 | 32-φ33 | 683 | |
| 1400 | 1400 | 1697 | 1630 | 1560 | 1400 | 36-φ36 | 852 | |
| 1600 | 1600 | 1920 | 1830 | 1760 | 1600 | 40-φ36 | 1035 | |
| 1800 | 1800 | 2115 | 2045 | 1970 | 1800 | 40-φ39 | 1315 | |
| 2000 | 2000 | 2350 | 2265 | 2180 | 2000 | 48-φ42 | 1745 | |
| 公称 通径 （mm） | V=0.1m/s Qmax=m3/h | V=0.3m/s Qmax=m3/h | V=0.5m/s Qmax=m3/h | V=1m/s Qmax=m3/h | V=2m/s Qmax=m3/h | V=3m/s Qmax=m3/h | V=5m/s Qmax=m3/h | V=7m/s Qmax=m3/h | V=10m/s Qmax=m3/h |
| 6 | 0.01 | 0.03 | 0.05 | 0.1018 | 0.2036 | 0.3054 | 0.5089 | 0.7125 | 1.018 |
| 8 | 0.018 | 0.054 | 0.09048 | 0.1810 | 0.3619 | 0.5429 | 0.9048 | 1.2667 | 1.8096 |
| 10 | 0.028 | 0.08 | 0.14137 | 0.2827 | 0.5655 | 0.8482 | 1.4137 | 1.96 | 2.8274 |
| 15 | 0.064 | 0.19 | 0.31809 | 0.6362 | 1.2723 | 1.9085 | 3.1809 | 4.45 | 6.3617 |
| 20 | 0.113 | 0.34 | 0.56549 | 1.1310 | 2.2619 | 3.3929 | 5.6549 | 7.91 | 11.3097 |
| 25 | 0.238 | 0.53 | 0.884 | 2.3821 | 4.7642 | 7.1463 | 8.84 | 12.39 | 17.6715 |
| 32 | 0.29 | 0.87 | 1.448 | 2.90 | 5.79 | 8.69 | 14.48 | 20.27 | 28.95 |
| 40 | 0.452 | 1.36 | 2.26195 | 4.5239 | 9.0478 | 13.5717 | 22.6195 | 31.67 | 45.2389 |
| 50 | 0.707 | 2.12 | 3.53429 | 7.0686 | 14.1372 | 21.2058 | 35.3429 | 49.48 | 70.6858 |
| 65 | 1.195 | 3.58 | 5.97295 | 11.946 | 23.8918 | 35.8377 | 59.7295 | 83.62 | 119.459 |
| 80 | 1.810 | 5.43 | 9.04779 | 18.0956 | 36.1911 | 54.2867 | 90.4779 | 126.67 | 180.956 |
| 100 | 2.827 | 8.48 | 14.1372 | 28.274 | 56.5487 | 84.8230 | 141.372 | 197.92 | 282.743 |
| 125 | 4.417 | 13.25 | 22.08925 | 44.1775 | 88.3575 | 132.535 | 220.8925 | 309.25 | 441.7875 |
| 150 | 6.362 | 19.09 | 31.8086 | 63.617 | 127.235 | 190.852 | 318.086 | 445.32 | 636.173 |
| 200 | 11.310 | 33.93 | 56.5487 | 113.097 | 226.195 | 339.292 | 565.487 | 791.7 | 1130.973 |
| 250 | 17.671 | 53.01 | 88.3573 | 176.715 | 353.429 | 530.144 | 883.573 | 1236.97 | 1767.146 |
| 300 | 25.447 | 76.34 | 127.2345 | 254.469 | 508.938 | 763.407 | 1272.345 | 1781.29 | 2544.690 |
| 350 | 34.636 | 103.91 | 173.1803 | 346.361 | 692.721 | 1039.082 | 1731.803 | 2424.52 | 3463.606 |
| 400 | 45.239 | 135.72 | 226.1947 | 452.389 | 904.779 | 1357.168 | 2261.947 | 3166.76 | 4523.893 |
| 450 | 57.256 | 171.78 | 286.2776 | 572.555 | 1145.111 | 1717.666 | 2862.776 | 4007.885 | 5725.553 |
| 500 | 70.686 | 212.06 | 353.4292 | 706.858 | 1413.717 | 2120.575 | 3534.292 | 4948.02 | 7068.584 |
| 600 | 100.79 | 305.37 | 508.9380 | 1017.876 | 2035.752 | 3053.628 | 5089.380 | 7125.3 | 10178.76 |
| 700 | 138.54 | 415.62 | 692.7212 | 1385.442 | 2770.885 | 4156.327 | 6927.212 | 9697.8 | 13854.42 |
| 800 | 180.96 | 542.88 | 904.7787 | 1809.557 | 3619.115 | 5428.672 | 9047.787 | 12667.2 | 18095.57 |
| 900 | 229.02 | 687.06 | 1145.111 | 2290.221 | 4580.442 | 6870.663 | 11451.11 | 16031.4 | 22902.21 |
| 1000 | 282.74 | 848.22 | 1413.717 | 2827.433 | 5654.867 | 8482.300 | 14137.17 | 19791.8 | 28274.33 |
| 1200 | 407.15 | 1221.5 | 2053.752 | 4071.504 | 8143.008 | 12214.51 | 20357.52 | 28500.5 | 40715.04 |
| 1400 | 554.18 | 1662.5 | 2770.885 | 5541.769 | 11083.54 | 16625.31 | 27708.85 | 38792.4 | 55417.69 |
| 1600 | 723.82 | 2171.5 | 3619.115 | 7238.230 | 14476.46 | 21714.69 | 36191.15 | 50667.6 | 72382.30 |
| 1800 | 916.09 | 2748.3 | 4580.442 | 9169.884 | 18321.77 | 27482.65 | 45804.42 | 64126.2 | 91608.84 |
| 2000 | 1131.0 | 3392.9 | 5654.867 | 11309.73 | 22619.47 | 33929.20 | 56548.67 | 79168.1 | 113097.3 |
注：表中V=0.5m/s~V=5m/s为推荐的流量计测量流量/流速，在此推荐的流量/流速范围内测量精度最优。
| 执行标准 | JB/T9248-2015 | |||||
| 测量介质 | 导电液体、浆液 | |||||
| 类型 | 管道式电磁流量计 | |||||
| 结构形式 | 一体式、分体式 | |||||
| 公称通径 DN（mm） | 6、8、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000 | |||||
| 额定压力 | DN6～DN50 | DN65 | DN80 | DN100~DN150 | DN200~DN900 | DN1000~DN2000 |
| ≤4.0MPa | ≤1.6MPa | ≤4.0MPa | ≤1.6MPa | ≤1.0MPa | ≤0.6MPa | |
| 特殊压力：可定制 | ||||||
| 流速范围 | (0~10)m/s自行设定 | |||||
| 介质电导率 | 理论值≥5µs/cm实际使用≥30µs/cm | |||||
| 流量计成套 准确度等级 | 0.5级或1.0级(整体精度) | |||||
| 工作环境温度 | -20℃~+60℃ | |||||
| 衬里材料 及工作温度 | 氯丁橡胶（CR） | 0℃~+80℃ | ||||
| 聚氨酯（PU） | -20℃~+60℃ | |||||
| 聚四氟乙烯（PTFE） | -20℃~+120℃ | |||||
| 聚全氟乙丙烯（F46） | -50℃~+160℃ | |||||
| 可溶性聚四氟乙烯（PFA） | -100℃~+180℃ | |||||
| 陶瓷 | 0℃~+150℃ | |||||
| 电极材料 | 316L、哈氏合金(HB、HC)、钽(Ta)、钛(Ti)、铂(Pt)、碳化钨(WC)、陶瓷 | |||||
| 电极形式 | 固定式、刮刀式、可拆卸式 | |||||
| 电极数量 | 标配3个电极(2个测量电极+1个接地电极)，接口径配置 | |||||
| 连接法兰标准 | 符合国标GB9119(可按用户要求定制) | |||||
| 连接法兰材质 | 碳钢(标配)、不锈钢(可选) | |||||
| 接地环材质 | DN15~DN2000：304不锈钢、316不锈钢、PVC接地环+接地电极 | |||||
| 外壳材料 | 碳钢(标配)、不锈钢(可选) | |||||
| 供电电源 | (110~240)VAC，50Hz/60Hz；24VDC±10%；电池供电(3.6VDC) | |||||
| 功耗 | ≤15VA | |||||
| 输出信号 | (4~20)mA电流输出、频率输出和脉冲当量输出 | |||||
| 可选通讯协议 | ModbusRTU通讯协议(RS485)，支持标准ModbusRTU通讯协议，HART协议，GPRS | |||||
| 电气接口 | M20×1.5 | |||||
| 防护等级 | 一体式IP65； 分体式：①传感器IP67、转换器IP65；②传感器IP68(全灌胶)、转换器IP65；③传感器IP68(全灌胶)、转换器IP67(仅限电池供电) | |||||
| 配线长度 (分体型) | 标配10米电缆线，转换器与传感器之间的电缆线一般不超过30m | |||||
| 防爆标志 | Exd[iaGa]IICT4Gb | |||||
| 流动方向 | 正向、反向 | |||||
| 恒流负载 | ≤750Ω | |||||
| 储存温度 | -40℃~+65℃ | |||||
| 相对湿度 | 5%~95% | |||||
| 报警(常开) | 空管、励磁、上下限 | |||||
| 衬里 材料 | 名称 | 符号 | 性能 | 最高 工作温度 | 适用介质 | 适用口径 |
| 橡胶 | 氯丁橡胶 | CR | ①耐油，耐溶剂，耐氧化，耐一般低浓度的酸碱盐溶液的腐蚀 ②有极好的弹性，耐磨性，但耐寒性较差 | 0℃~+80℃ | 自来水、工业用水 | DN50~DN2000 |
| 聚氨酯 | PU | ①硬度高、耐油、耐溶剂，具有极好的耐磨性和耐寒性 ②耐水性差，长时间与水作用会发生水解 | -20℃~+60℃ | 纸浆、矿浆等浆液 | DN25~DN1000 | |
| 氟塑料 | 聚四氟乙烯 | PTFE或F4 | ①是塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂，不耐三氟化氩，高温三氟化氧，高流速液氟，液氧，臭氧的腐蚀 ②耐损磨性较差③抗负压能力差 | -20℃~+120℃ | 腐蚀性强的酸碱溶液 | DN10~DN1600 |
| 聚全氟乙丙烯特氟龙(FEP) | F46或FEP | ①有疏水性和不粘性②耐腐蚀性能力仅次于聚四氟乙烯 ③耐负压要求较高时可加金属网，提高耐负压能力 ④耐磨性能稍差 | -50℃~+160℃ | 腐蚀性强的酸碱盐溶液 | DN6~DN500 | |
| 可溶性聚四氟乙烯 | PFA | 化学性能等同于F46，抗压、抗拉强度优于F46 | -100℃~+180℃ | 腐蚀性强的酸碱盐溶液 | DN6~DN500 | |
| 陶瓷 | 氧化铝陶瓷 | 陶瓷 | 优良的耐磨性（是聚氨酯、橡胶的十倍以上），优良的耐腐蚀性（适用于混酸和王水等强腐蚀性流体的测量，但不适用于高浓度碱性、磷酸、氢氟酸和氰化合物），极高的硬度和光洁度，优良的耐热性和耐热冲击性。 | 0℃~+150℃ 0℃~+250℃ （定制） | 特别适合高温、高压浆液、食品卫生和腐蚀性很强的流体介质测量 | 需定制 |
| 材料 | 耐腐蚀性能和适用范围 |
| 316L | 适用：1、生活用水、工业用水、原水井本、城市污水 2、弱腐蚀性酸、碱、盐溶液，如硝酸、硫酸（室温下浓度<5%）、沸腾的磷酸，在一定压力下的亚硫酸、海水、醋酸等介质。可广泛用于石油化工、尿素、维尼纶等工业场合 |
| 哈氏合金B（HB） | 适用：1、盐酸（浓度<10%）等非氧化酸 2、氢氧化钠（浓度<50%）、一切浓度的氢氧化铵碱溶液 3、磷酸、有机酸 不适用：硝酸 |
| 哈氏合金C（HC） | 适用：1、混酸，如铬酸与硫酸的混合溶液 2、氧化性盐类，如：海水 不适用：盐酸 |
| 钛（Ti） | 适用：1、盐，如①氯化物（氯化物/镁/铝/钙/铵/铁等）②钠盐、钾盐、铵盐、次氯酸盐、海水 2、浓度<50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液 不适用：盐酸、硫酸、磷酸、氢氟酸等还原性酸 |
| 钽（Ta） | 适用：1、盐酸（浓度<40%）、稀硫酸和浓硫酸（不包括发烟硫酸） 2、二氧化氯、氯化铁、次氯酸、氯化钠、乙酸铅等 3、硝酸（包括发烟硝酸）等氧化性酸、温度低于80℃的王水 不适用：碱、氢氟酸 |
| 铂（Pt） | 适用：几乎所有的酸、碱、盐溶液（包发烟硫酸、发烟硝酸） 不适用：王水、铵盐 |
| 碳化钨（WC） | 适用：纸浆、污水、能抗固体颗粒干扰 不适用：无机酸、有机酸、氯化物 |
| 陶瓷电极 | 适用：1、磨损大，易附着的浆液测量 2、具有高的耐压强度，适用于高压浆液的测量 3、优良的耐热性和耐热冲击性，特别适用于高、低温消毒管道的食品和医药卫生行业的应用 |
