一、进口水用电磁流量计产品概述

美国尼科NICO进口水用电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

二、进口水用电磁流量计产品特点

1、全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1

2、超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

3、采用16位嵌入式微处理器，运算速度快,精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

4、采用SMD器件和表面贴装（SMT）技术，电路可靠性高。

5、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

6、在现场可根据用户实际需要在线修改量程。

7、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

9、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

10、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）

11、具有自检与自论断功能。

12、小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）

13、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，14、内部设有不掉电始终，可记录16次掉电时间。（选配）

15、红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）

三、进口水用电磁流量结构图

四、进口水用电磁流量计技术参数

公称通径（mm） （特殊规格可定制）	管道式：DN10～DN3000
	插入式：DN200～DN3000
流动方向：	正，反，净流量
量程比：	150：1
重复性误差：	测量值的±0.1%
精度等级：	管道式：0.5级，1.0级
被测介质温度：	普通橡胶衬里：－20～＋60℃
	高温橡胶衬里：－20～＋90℃
	聚四氟乙稀衬里：－30～＋100℃
	高温型四氟衬里：－20～＋180℃
额定工作压力： （高压可定制）	DN6－DN80：≤1.6MPa
	DN100－DN250：≤1.0MPa
	DN300－DN1200：≤0.6MPa
流速范围：	0.1－15m/s
电导率范围：	被测流体电导率≥5μs/cm
电流输出：	负载电阻	0～10mA：0～1.5kΩ
		4～20mA：0～750kΩ
数字频率输出：	输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极*大电流为250mA
供电电源：	AC220V、DC24V或3.6V电池
要求直管段长度	上游≥5DN，下游≥2DN
连接方式：	流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
防爆等级：	mdIIBT4
防护等级：	IP65，特殊订制*高可达IP68
环境温度：	－25～＋60℃
相对温度：	5%～95%
消耗总功率：	小于20W

五、进口水用电磁流量计选型代码

型号										说明
HQLDE—	□	□	-□	□	□	□	□	□	-□
通径										10-2200mm
组合		S								一体型
		L								分体型
电极材料			M							不锈钢
			T							Ti（钛）
			D							Ta（钽）
			H							哈氏合金
			P							Pt铂
			N							Ni镍
输出方式				0						无输出
				1						4-20mA/1-5KHz
				2						4-20mA
衬里材料					X					橡胶
					F					聚四氟乙烯
					P					聚乙烯
					J					聚氨酯橡胶
就地显示						0				无就地显示
						1				就地显示
通讯方式							0			无通讯
							1			RS485
							2			RS232
							3			Mobdus
							4			Hart
接地								0		无接地环
								1		有接地环
								2		有接地电极
上限流量									（n）	上限流量（量程）m3/h

六、进口水用电磁流量计衬里的选择

衬里材料	主要性能	适用范围
氯丁橡胶 Neoprene	耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。	<80°C，一般水，污水，泥浆，矿浆
聚氨酯橡胶 Polyurethane	有极好的耐磨性能，耐酸碱性能略差。	<60°C，中性、强磨损的矿浆，煤浆、泥浆。
聚四氟乙烯 PTFE	化学性能*稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。	<180°C，浓酸、碱等强腐蚀性介质，卫生类介质。
F46	化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好 的抗撕裂性能。	<180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质

七、进口水用电磁流量计电极材料的选择

电极材料	耐蚀及耐磨性能
不锈钢0Cr18Ni12Mo2Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如Fe+++、Cu++下或含其他氧化类的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fe+++、Cu++）时，则腐蚀大为降低。
钽	具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和150℃一下的硫酸）的腐蚀。在碱中不耐蚀。
铂/铱合金	几乎能耐一切化学介质，但不适用与王水和铵盐。
不锈钢涂覆	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

八、进口水用电磁流量计口径及流量的选择

公称通径(mm)	可测量流量范围（m3/h）	有效测量流量范围（m3/h）	公称通径(mm)	可测量流量范围（m3/h）	有效测量流量范围（m3/h）
10	0.0142～3.3912	0.0848～2.826	300	12.717～3052	76.302～2543
15	0.0318～7.6302	0.1908～6.3585	350	17.31～4154	103.86～3461
20	0.0566～13.5648	0.3392～11.304	400	22.61～5425	135.65～4521
25	0.0883～21.195	0.5298～17.6625	450	28.62～6867	171.68～5722
32	0.1447～34.7258	0.8682～29.9382	500	35.33～8478	211.95～7065
40	0.2261～54.2592	1.3565～45.216	600	50.87～12208	305.2～10173
50	0.3533～84.78	2.1195～70.65	700	69.24～16616	415.4～13847
65	0.5970～143.28	3.5819～119.39	800	90.44～21703	542.6～18086
80	0.9044～217.03	5.4259～180.86	900	114.46～27468	686.7～22890
100	1.413～339.12	8.478～282.6	1000	141.3～33912	847.8～28260
125	2.2079～529.87	13.2468～441.56	1200	203.5～48833	1221～40694
150	3.1793～763	19.0755～635.85	1400	277～66467	1662～55389
200	5.652～1356	33.912～1130.4	1600	361.8～86814	2171～72345
250	8.8313～2119	52.9875～1766	1800	457.9～109874	2747～91562

九、进口水用电磁流量计通用要求

a、为了安装、维护、保养方便，在流量计周围需保留足够的空间

b、避免流量计安装在温度变化很大或受到设备高温辐射的场所

c、流量计应安装在室内，如安装在室外，应避免阳光直射，必要时请安装防晒装置

d、避免流量计安装在含有腐蚀性气体的环境中

e、避免流量计安装在有强振动源、强磁场的场所

十、进口水用电磁流量计工艺管要求

a、上、下游工艺管的内径与流量计的内径应满足：0.98DN≤D≤1.05DN（DN:流量计内径；D：工艺管内径）

b、工艺管与流量计需同心，同轴偏差不大于0.05DN

十一、进口水用电磁流量计安装位置图

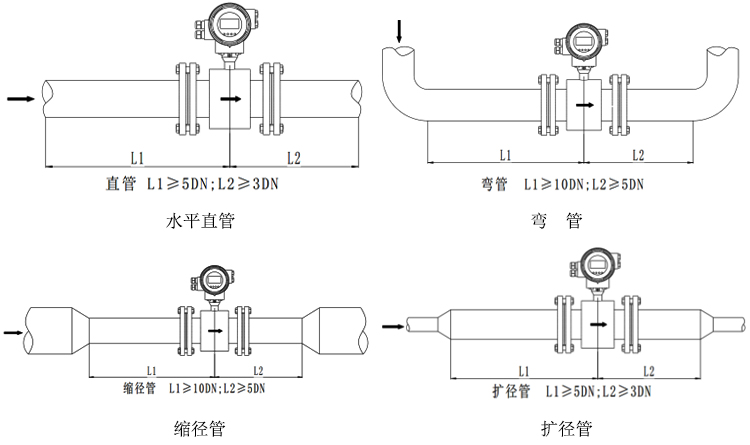

十二、进口水用电磁流量计直管段

使用直管段可防止介质因弯管、TT型三通、截止阀、变径管的影响而产生涡流或失真。

十三、进口水用电磁流量计水平安装图

进口水用电磁流量计接地：流量计必须按规定接地，以保证流量计可靠的工作、防止操作人员收到电击

十四、进口水用电磁流量计接地安装图

a.无内壁涂层或衬里的金属管道，不使用接地环进行接地。

b.带内壁涂层或衬里的金属管道和绝缘管道，使用接地环进行接地。

进口水用电磁流量计接线指南

a.电磁流量转换器的接线必须由专业技术人员完成。

b.所有接线应在切断供电电源后进行；按说明书正确牢固连接。

c.旋紧出线套的压紧螺母和端盖，保持转换器良好密封。

d.应在有可能遭受雷击浪涌的线路上安装浪涌抑制器件。

e.在供电前还应再次检查所有接线准确无误。

                 圆形一体转换器的接线端子图                                                   方形分体转换器的接线端子图

关于有源无源4-20mA重要说明：

电磁流量计是4线制仪表不同于两线制仪表的4-20mA，两线制4-20mA仪表需要测量电流表同时需要外接24V电源才可以正常工作，而电磁流量计本身是4线制4-20mA内部已经有24V电源无需外接只需要接一个单纯的电流表即可。无特殊定制说明本公司生产电磁流量计都是有源4-20mA不需要外接24V电源否则将烧坏仪表。

①一体电磁流量计有源4-20mA输出接线（一体电磁流量计默认情况下是有源4-20mA用户设备电流表不能有电源输出）

②一体电磁流量计无源4-20mA输出接线（一体电磁流量计无源4-20mA需要在订货时说明否则是有源4-20mA输出）

③分体电磁流量计有源4-20mA输出接线（分体电磁流量计无需特殊定制同时支持有源和无源4-20mA）

④分体电磁流量计无源4-20mA输出接线 （分体电磁流量计无需特殊定制同时支持有源和无源4-20mA）

⑤用户设备怎么判断需要有源电流输出还是无源电流输出？

a.断开电磁流量计与用户设备4-20mA连接线确保用户设备处于开路状态。

b.用数字万用表电压档测量用户设备4-20mA连接线是否有24V左右电压。

c.如果有24V左右电压则需要定无源电流输出否则需要定有源电流输出;
进口水用电磁流量计运输方式

a.请勿通过一体转换器外壳抬起流量计

b.请勿使用金属吊链

c.请使用皮质吊带吊装流量计

十五、进口水用电磁流量计常见故障及解决办法

故障名称	解决办法
转换器无显示	1.检查电源是否连接
	2.检查保险丝是否完好
	3.检查供电电压是否符合要求
	4.如上述三项均正常，将将转换器返厂维修
励磁报警	1.励磁线圈绝缘度下降
空管报警	1.被测流体是否满管
	2.流量计是否按要求正确安装
	3.被测流体电导率过低
	4.空管阀值设置过低
无流量时显示有流量	1.空管阀值设置过高
	2.空管报警允许未打开
	3.电极被污染导致零点偏移（此时管道满管）
	4.信号线绝缘度下降（此时管道满管）
流量测量不准或波动大	1.流体是否满管
	2.流量计是否按规定接地
	3.信号线绝缘度下降
	4.流量计是否按要求正确安装
流量上限报警	1.现场流量大于流量上限阀值，修改流量上限阀值
流量下限报警	1.现场流量低于流量下限阀值，修改流量下限阀值
有流量时无流量显示	1.截止阀是否开启
	2.信号线接地
	3.流量过低，小信号切除设置过高
	4.空管阀值设置过低
