一、进口铝合金气动隔膜泵产品概述

德国NOOK诺克@进口铝合金气动隔膜泵是新颖的一种泵，对于各种腐蚀性液体，带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料、衬氟塑料(特氟龙)，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯（F46）。

二、进口铝合金气动隔膜泵选型参数

流量：0-30m3/h；

扬程：0-50m；

口径：10-100mm；

温度：-15-+120℃；

压力：0.1-0.7MPa；

自吸高度：5-7m。

进口铝合金气动隔膜泵采用压缩空气，蒸汽，工业废气为动力源，吸程7m，扬程0-50m,流量0.8-40 m3/h无级可调。

三、进口铝合金气动隔膜泵主要用途

1、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

2、各种剧毒、易燃、易挥发液体。

3、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

4、各种橡胶浆。

5、泵吸各种污水。

6、各种强酸、强碱、强腐蚀液体。

7、各种高温液体高可耐150℃。

8、作为各种固液体分离设备的前级送压装置。

9、气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

10、吸油漆、树胶、颜料。

11、用铝合金隔膜泵为油轮，驳船清仓吸取仓内污水。

12、啤酒花及发酵粉稀浆、糖浆、糖密。

13、粘合剂和胶水、全部种类可用铝合金隔膜泵吸取。

14、气动隔膜泵吸各种乳剂和填料。

15、各种瓦、瓷、砖器及陶器釉浆。

16、油井钻好后，用铝合金隔膜泵吸沉积物及灌浆。

四、进口铝合金气动隔膜泵使用注意事项

1.本泵振动极其轻微，一般情况可不装底脚螺栓。

2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。

3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。

更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

五、进口铝合金气动隔膜泵应用实例

1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。

2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。

3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。

4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。

5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。

6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。

7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。

8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。

六、进口铝合金气动隔膜泵性能介绍

进口铝合金气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等瑜送机械的许多优点。

1、不需灌引水，吸程高达7M，扬程达50M，出口压力≥6kgf/cm2。

2、流动宽蔽，通过性能好，允许通过最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。3、扬程、流量可通过气阀开度实现无级调节。（气压调节在1-7kg/cm2之间)。

4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。

所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。5、不必用电，在易燃、易爆场所使用安全可靠。

6、可以浸没在介质中工作。

7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。

8、结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阅，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。

9、可输送较粘的液体。(粘度在1万厘泊以下）

10、本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。

七、进口铝合金气动隔膜泵工作原理

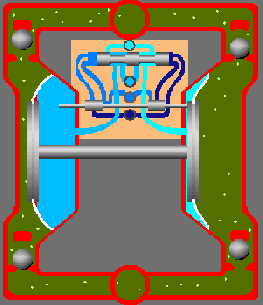

德国NOOK诺克进口铝合金气动隔膜泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。

八、进口铝合金气动隔膜泵主要用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。 ．

7、泵吸各种污水。

8、用泵为油轮，驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体最高可耐150℃。

16、作为各种固液分离设备的前级送压装置。

九、进口铝合金气动隔膜泵LH-10/15技术资料：

大空气消耗量：0.3m3/min

大供气压力：7kgf/cm2

流量：0.8m3/h

高扬程：50m

泵浦出口压力：6kgf/cm2

每一循环流量

大自吸能力：5.48m

大容许颗粒：1.2mm

高工作温度：120℃

Teflon膜片型可达93.3℃

气体入口尺寸：3/4npt(f)

液体入口尺寸：1/2"NPT15mm

液体出口尺寸：1/2"NPT15mm

接液部泵体零件材质：铝合金

接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE

非接液外部零件：铝合金

包装：出口纸箱包装尺寸：0.25×0.25×0.18

净量：4.5kg

十、进口铝合金气动隔膜泵LH-25技术资料：

大空气消耗量：0.6m3/min

大供气压力：7kgf/cm2

流量：2.4m3/h

高扬程：50m

泵浦出口压力：6kgf/cm2

每一循环流量

大自吸能力：7m

大容许颗粒：2.5mm

高工作温度：120℃

Teflon膜片型可达93.3℃

气体入口尺寸：1/2npt(f)

液体入口尺寸：1"NPT25mm

液体出口尺寸：1"NPT25mm

接液部泵体零件材质：铝合金

接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE

非接液外部零件：铝合金

包装：木箱包装尺寸：0.43×0.33×0.50

净量：14.5kg

十一、进口铝合金气动隔膜泵LH-40技术资料：

大空气消耗量:0.6m3/min

大供气压力:7kgf/cm2

流量：8m3/h

高扬程：50m

泵浦出口压力：6kgf/cm2

每一循环流量

大自吸能力：7m

大容许颗粒：4.5mm

高工作温度：120℃

Teflon膜片型可达93.3℃

气体入口尺寸：1/2npt(f)

液体入口尺寸：1.5"NPT40mm

液体出口尺寸：1.5"NPT40mm

接液部泵体零件材质：铝合金

接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE

非接液外部零件：铝合金

包装：木箱包装尺寸：0.43×0.33×0.50

净量：14.5kg

十二、进口铝合金气动隔膜泵LH-50技术资料：

大空气消耗量：0.9m3/min

大供气压力：7kgf/cm2

流量：12m3/h

高扬程：50m

泵浦出口压力：6kgf/cm2

每一循环流量

大自吸能力：7m

大容许颗粒：8mm

高工作温度：120℃

Teflon膜片型可达93.3℃

气体入口尺寸：1/2npt(f)

液体入口尺寸：2"NPT50mm

液体出口尺寸：2"NPT50mm

接液部泵体零件材质：铝合金

接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE

非接液外部零件：铝合金

包装：木箱包装尺寸：0.68×0.45×0.94

净量：42kg

十三、进口铝合金气动隔膜泵LH-80技术资料：

大空气消耗量：1.5m3/min

大供气压力：7kgf/cm2

流量：24m3/h

高扬程：50m

泵浦出口压力：6kgf/cm2

每一循环流量

大自吸能力：7m

大容许颗粒：10mm

高工作温度：120℃

Teflon膜片型可达93.3℃

气体入口尺寸：1/2npt(f)

液体入口尺寸：3"NPT80mm

液体出口尺寸：3"NPT80mm

接液部泵体零件材质：铝合金

接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE

非接液外部零件：铝合金

十四、进口铝合金气动隔膜泵安装尺寸图

十五、进口铝合金气动隔膜泵尺寸表

十六、进口铝合金气动隔膜泵尺寸图

十七、进口铝合金气动隔膜泵尺寸表

十八、进口铝合金气动隔膜泵法兰尺寸图

十九、进口铝合金气动隔膜泵法兰尺寸表

二十、进口铝合金气动隔膜泵性能参数

二十一、进口铝合金气动隔膜泵 注:★－有     ∕－无     三、几种隔膜材料特性

二十二、进口铝合金气动隔膜泵曲线图

进口铝合金气动隔膜泵结构图1.进气口 2.配气阀体 3.配气阀 4.圆球 5.球座 6.隔膜 7.连杆 8.连杆铜套 9.中间支架 10.泵进口 11.排气口

二十三、进口铝合金气动隔膜泵故障与排除

1．拆卸气动隔膜泵之前，将左右边的气室及液室分别标上记号以助于后续的再组装动作。

2．使用扳手将连接出口管与液室的小卡箍松开，（左）拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。

3．使用扳手将连接进口管与液室的小卡箍松开，（右）拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。

4．使用扳手将液室和泵的中间体分开，拆除液室即可看到膜片及膜片夹板。

5．使用工具或扳手固定膜片外夹板左右边缘，将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后，将轴从中间体取出。

6．使用夹钳(加垫木板)将轴与膜片装置分开，检查轴、夹板、膜片是否损坏和腐蚀现象。

7．安装从步骤6到步骤1

进口铝合金气动隔膜泵有动作，但流量小或完全没有液体流出：

1．检查泵的气穴现象，降低泵的速度让液体进入液室。

2．检查阀球是否卡住。如果操作液体与泵的弹性体不相容，弹性体会有膨胀的现象发生。请更换适当材质的弹性体。

3．检查泵入口的接头是否完全锁紧不漏，尤其是入口端阀球附近的卡箍需锁紧。

泵的空气阀结冰：

检查压缩空气含水量是否过高，安装空气干燥设备

泵的出口有气泡产生：

检查膜片是否破裂，检查卡箍是否锁紧，尤其是入口管卡箍。

产品自空气排放口流出：

检查膜片是否破裂，检查膜片及内外夹板在轴上是否夹紧

阀发出嘎嘎声：增加出口或入口扬程。

泵拆卸及再组装指南：

警告：在修气动隔膜泵之前，需先将空气来源配管从气动隔膜泵拆除，并且将气动隔膜泵中的空气压力排放掉。拆除所有连接气动隔膜泵的出入口的管线，然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套

进口铝合金气动隔膜泵无法启动或动作很慢：

1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。　　

2、检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。请重新更换新品　　

3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。
