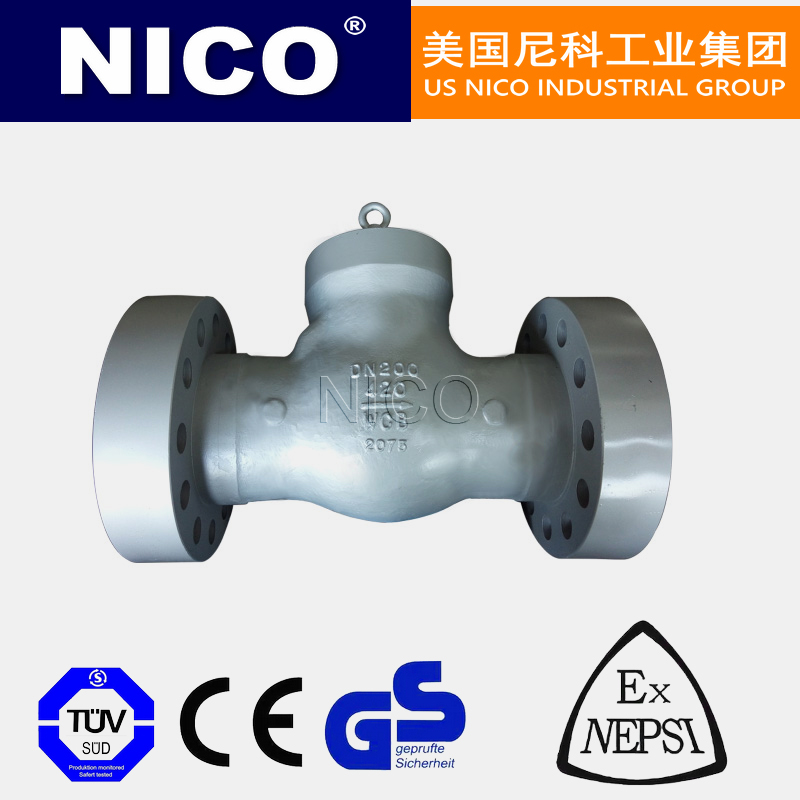

| 产品名称： | 进口高压止回阀 | 产品型号： | NCCK-4Y |
| 公称通径： | DN6~DN600 | 美标通径： | 1/4”~20” |
| 连接形式： | 法兰连接 | ||
| 公称压力： | 1.6Mpa~72Mpa | 美标压力： | 150LB~6000LB |
| 适用温度： | ≤725℃ | 功能作用： | 防止介质倒流 |
| 适用介质： | 高温高压流体 | 安装位置 | 管道 |
| 阀体材质： | A105/SS304 | 结构形式： | 升降式 |
| 测试压力： | 水压1.5倍无渗漏 | 生产厂家： | 美国NICO尼科工业 |
进口锻钢高压止回阀密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。
一、螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接。
二、焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接。
三、压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。

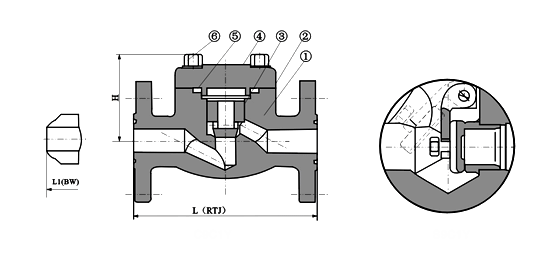

| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| TypeA105 | Type F22 | Type F304(L) | TypeF316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 铭牌 | SS | |||
| 3 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | 阀盖 | A105 | A182F22 | A182 F304(L) | A182 F316(L) |
| 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE SS+PTFE | ||
| 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8fMl |
| 适用介质 | 水、蒸气、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L(RF) L1(BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150Lb ～ 300Lb | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600Lb | 61 | 79 | 95 | 103 | 118 | 135 | ||
| 重量 | 150Lb | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
| BW | 1.70 | 190 | 2.10 | 5.12 | 5.50 | 1.89 | ||
| 300Lb | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
| BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
| 600Lb | RF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
| BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 | ||

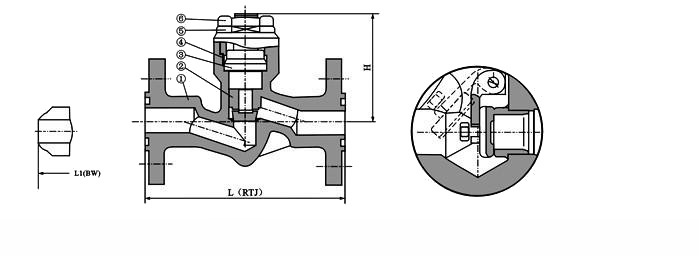

| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| (PRJ) L | 900Lb-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
| H | 900Lb-1500Lb | 117 | 117 | 117 | 152 | 152 | 195 |
| 2500Lb | 117 | 117 | 117 | 152 | 152 | 195 | |
| 重量 | 900Lb-1500Lb | 10.5 | 11.9 | 13.9 | 19.9 | 26.9 | 32.5 |
| 2500Lb | 12.6 | 14.9 | 16.5 | 24.8 | 30.0 | 35.0 | |
