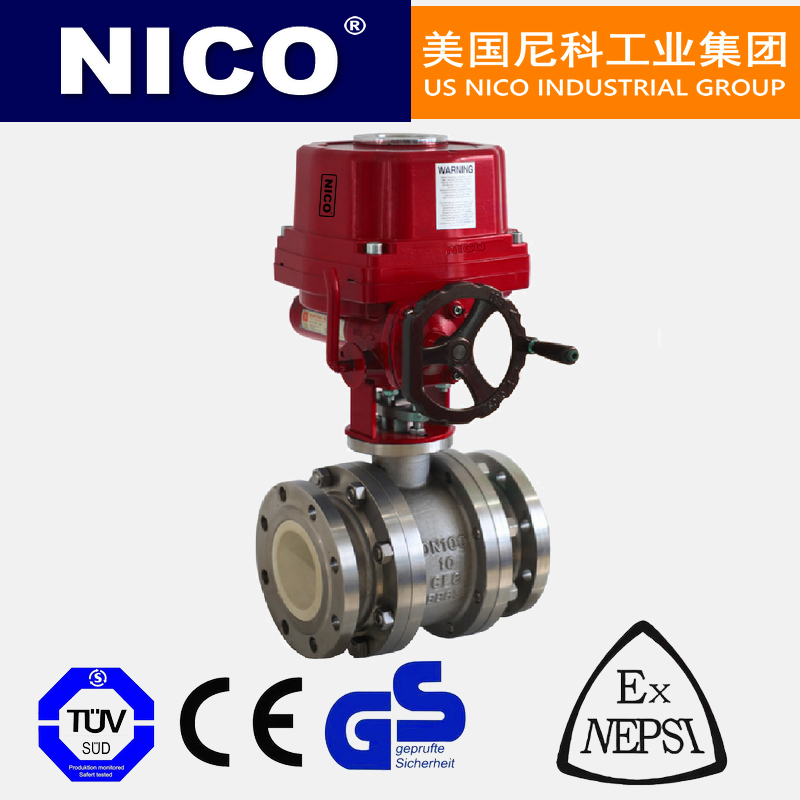

| 产品名称： | 进口电动陶瓷球阀 | 产品型号： | NC-Q941TC、NC-Q947TC |
| 公称通径： | DN15～DN300 | 结构形式： | 球形 |
| 公称压力： | 1.6Mpa～32.0Mpa | 连接方式： | 法兰、螺纹、焊接、对夹 |
| 适用温度： | -20ºC～+180ºC～350ºC～550ºC | 驱动方式： | 电动（开关型、智能型、智能调节型）可配防爆电动执行器及手动操作 |
| 阀体材质： | 锻钢、铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 酸、碱、石灰、煤渣、带颗粒纤维状 | 品牌名称： | 美国尼科NICO |

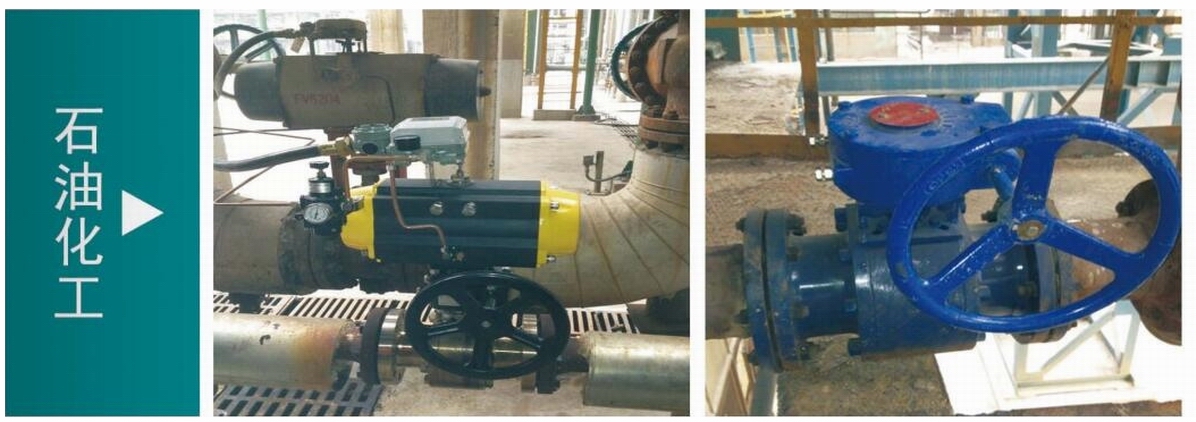

美国尼科NICO进口电动陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。
阀门球体、阀座和阀体内部与介质接触部件均为结构陶瓷材料，具有出色的耐腐蚀、耐磨损和耐冲刷性能。 阀球和阀座精密研磨达到零泄露。
连接标准：GB/T 9113 ANSI B16.5
适用温度：-20°C~550°C
试验标准：GB/T 13927 API598
公称通径：DN15~DN300
材质阀体：碳钢/不锈钢 阀芯：结构陶瓷

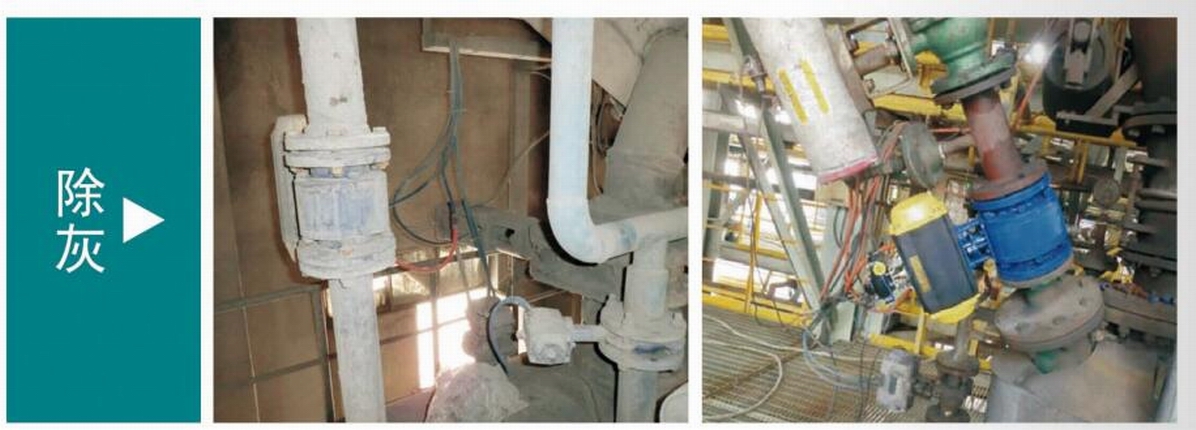

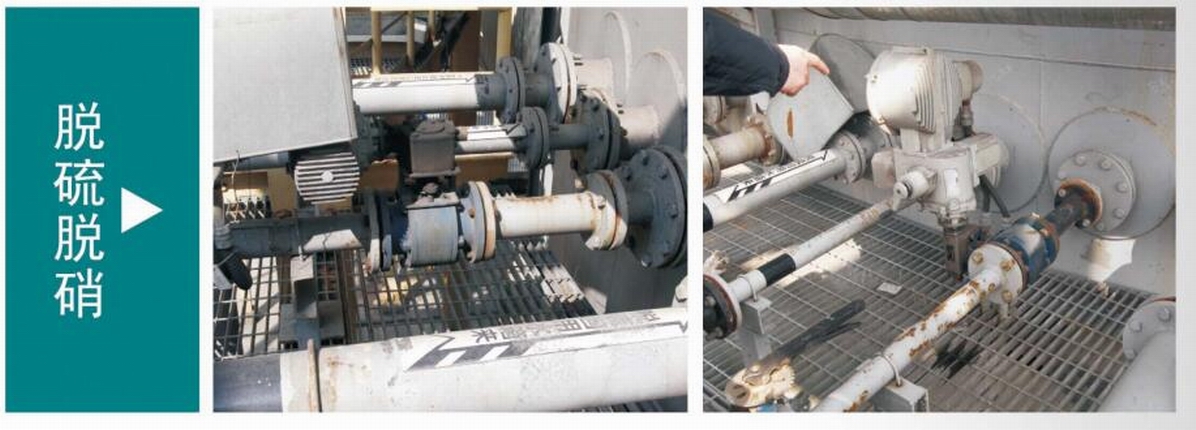

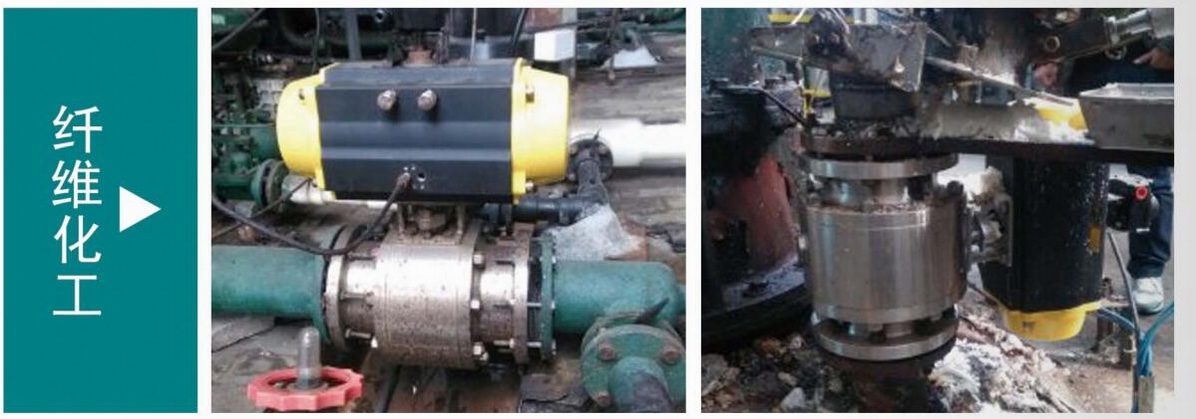

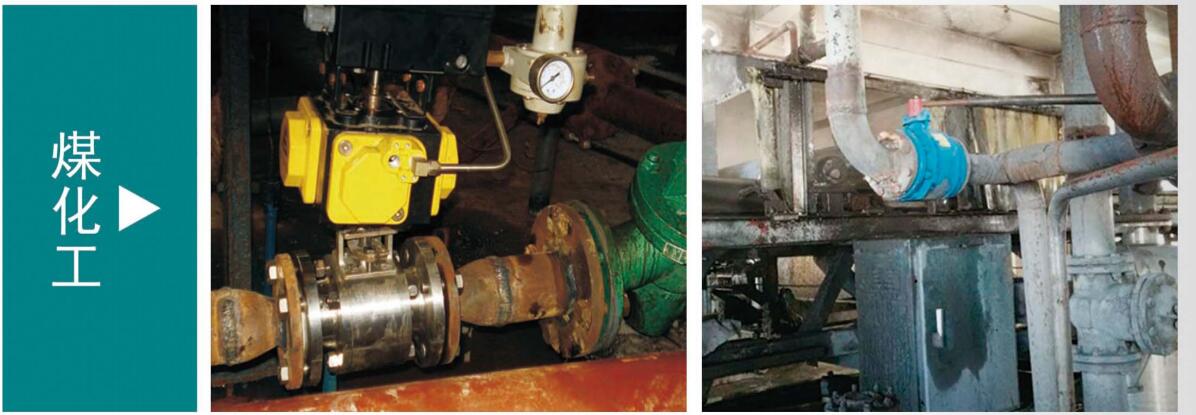

应用领域：电厂脱硫脱硝 钢厂喷煤 冶金 造纸 硅粉输送 煤化工 适用介质 含固体颗粒的硫酸、盐酸、石灰水、石膏浆液、黑水、灰水等。 硅粉、煤灰、煤粉等高磨损、高腐蚀、干粉类介质。
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 允许压差(MPa) | ≤公称压力 | |||||||||||
| 阀体形式 | 两段式铸造球阀 | |||||||||||
| 连接形式 | 法兰式、焊接式、螺纹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特性 | 近似快开型 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 基本误差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死区 | ≤1%(可调) | |||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||
| 配置执行机构 | 可配NC-PSQ、NC-HQ、NC-UNIC、NC-361RS、NC-JO等系列角行程电动执行机构 | |||||||||||
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |||||||||||
| 执行器类别 | 引进型NC-JOX系列执行器参数 | 引进型NC-3610R系列执行器参数 | 引进型NC-JHQ系列执行器参数 |
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
| 输出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | ||
| 动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 比例控制单元 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
| 壳体材料 | 铝合金 | 钢，铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | ||
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | |||
| 适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 | |||
| 设计依据 | GB | API |
| 设计与制造标准 | JB/T10529-2005，GB/T12237-2007 | API608-2012 |
| 结构长度设计标准 | GB/T12221-2005 | ASME B16.10-2009 |
| 连接端设计标准 | GB/T9113-2010 | ASME B16.5-2013 |
| 驱动装置连接设计标准 | GB/T12223-2005 | BS EN ISO 5211-2001 |
| 主体材料设计标准 | GB/T12228-2006，NB/T47010-2010 | ASTM A105/A105M-2014，ASTM A182/A182M-2015 |
| 检验与试验标准 | JB/T 9092-1999 | API 598-2009 |
| 序号 | 名称 | 材质 |
| 1 | 阀体 | A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M |
| 2 | 阀芯 | 氧化锆（3Y-ZrO2）、氧化铝（AI2O3） |
| 3 | 阀杆/轴套/填料压套 | 17-4PH、316L、合金材料 |
| 4 | 密封部件 | VMQ、FKM、PTFE |
| 5 | 填料 | PTFE、RPTFE、石墨 |
| 6 | 压板/支架 | CF8、WCB |
| 7 | 螺栓/垫圈 | A193-B7/A194-2H/SS304 |
| 1 | 阀体 | SS304 |
| 2 | 支架 | CF8 |
| 3 | 填料压套 | CF8 |
| 4 | 球体 | 陶瓷 |
| 5 | 阀座 | 陶瓷 |
| 6 | 中体 | 陶瓷 |
| 7 | 接管 | 陶瓷 |
| 8 | 阀杆 | 17-4PH |
| 9 | 密封填料 | PTFE |
| 10 | O型圈 | 硅胶 |

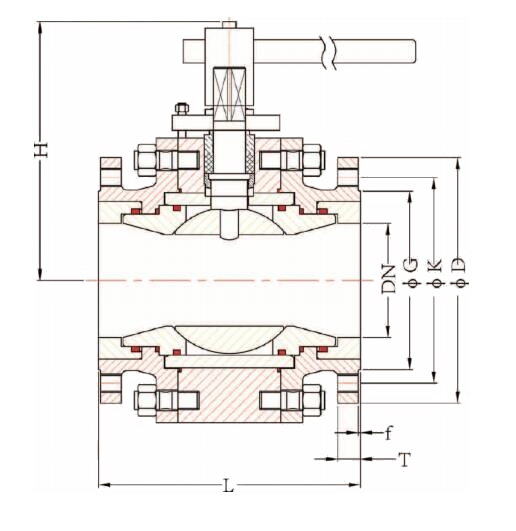

| DN | H | L | ØD | ØK | ØG | T | F | Z |
| 15 | 85 | 108 | 95 | 65 | 45 | 14 | 2 | 4-M12 |
| 20 | 94 | 117 | 105 | 75 | 55 | 16 | 2 | 4-M12 |
| 25 | 98 | 127 | 115 | 85 | 65 | 16 | 2 | 4-M12 |
| 32 | 112 | 140 | 140 | 100 | 76 | 18 | 2 | 4-M16 |
| 40 | 124 | 165 | 150 | 110 | 84 | 18 | 2 | 4-M16 |
| 50 | 135 | 178 | 165 | 125 | 99 | 20 | 2 | 4-M16 |
| 65 | 156 | 190 | 185 | 145 | 118 | 20 | 2 | 4-M16 |
| 80 | 177 | 203 | 200 | 160 | 132 | 20 | 2 | 8-M16 |
| 100 | 207 | 229 | 220 | 180 | 156 | 22 | 2 | 8-M16 |
| 125 | 240 | 356 | 250 | 210 | 184 | 22 | 2 | 8-M16 |
| 150 | 240 | 394 | 285 | 240 | 211 | 24 | 2 | 8-M16 |
| 200 | 280 | 457 | 340 | 295 | 266 | 24 | 2 | 12-M20 |
| 250 | - | 533 | 405 | 355 | 319 | 30 | 2 | 12-M24 |
| 300 | - | 610 | 460 | 410 | 370 | 30 | 2 | 12-M24 |
