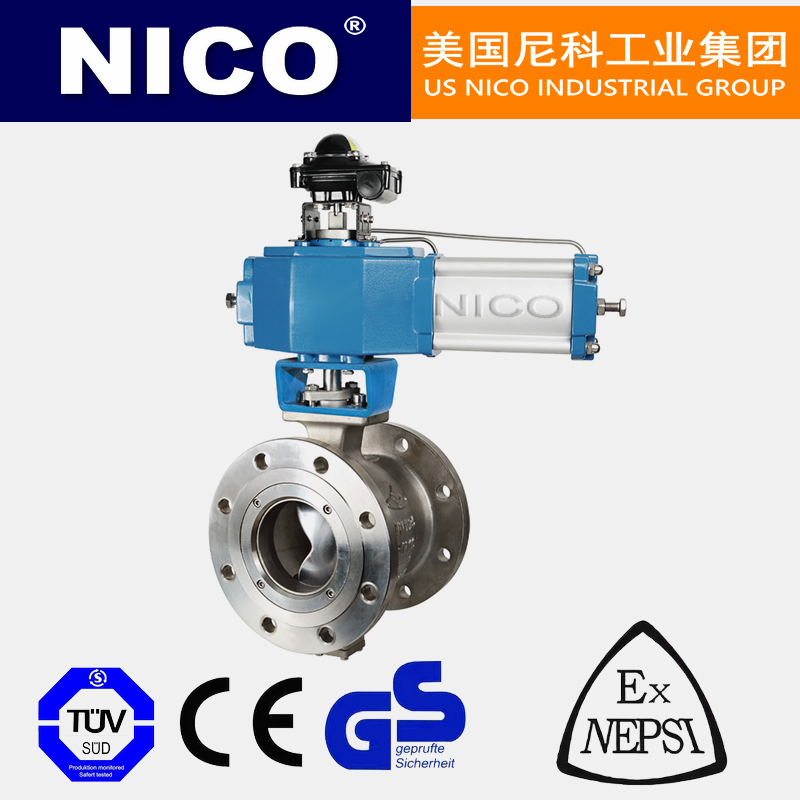

产品名称: | 进口气动V型调节球阀 | 产品型号: | NCBV16 |
公称通径: | 1/4"~20" | 驱动方式: | 气动 |
连接形式: | 法兰、对夹式 | ||
公称压力: | 10Psi~1000Psi | 密封性能: | 零泄露 |
适用温度: | -40℃~+220℃ | 定制温度: | ≤800℃ |
适用介质: | 气体、蒸汽等 | 结构形式: | V型浮动球型 |
阀体材质: | WCB SS304 | 功能作用: | 调流、开关 |
适用场所 | 蒸汽管道、气体管路、液体、腐蚀性液体 | ||
测试压力 | 1.5倍的最大工作压力 | 生产厂家 | 美国NICO尼科工业 |
美国尼科NICO进口气动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔,阀门不仅具有近似等有分比的流量特性、可调范围大,最大可调比为100:1,还具有精确调节与可靠定位的功能。
气动V型球阀是球阀的一种,它的关闭件是半球体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力,球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。
1、阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄。
2、上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少。
3、阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球 面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀,适应范围广。
4、经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高。
5,介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以 它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。
设计依据 | GB标准 | ANSI标准 |
设计标准 | GB/12237 | ANSIB16.34 |
连接法兰尺寸 | GB/9113、JB/T79 | ANSIB16.5 |
试验和检验 | JB/T9002 | API598 |
金属密封阀座 | 高温型金属密封阀座 | 软阀座 | ||||||
序号 | 名称 | 温度范围℃ | 序号 | 名称 | 温度范围℃ | 序号 | 名称 | 温度范围℃ |
1 | 密封阀盖 | -20~160℃ -20~230℃ | 1 | 密封阀盖 | -20~425℃ | 1 | 密封阀盖 | -20~160℃ |
2 | 弹簧 | 2 | 碟簧 | 2 | 弹簧 | |||
3 | O形圈 | 3 | 压圈 | 3 | O形圈 | |||
4 | 阀体 | 4 | 石墨环 | 4 | 阀体 | |||
5 | 密封座 | 5 | 阀座 | 5 | 密封座 | |||
6 | 阀芯 | 6 | 阀体 | 6 | 密封圈(PTFE) | |||
7 | 阀芯 | 7 | 阀芯 |
序号 | 名称 | 数量(件) | 材料 | ||
1 | 阀体 | 1 | WCB | CF8 | CF8M |
2 | 阀芯 | 1 | CF8表面镀硬铬 | CF8表面镀硬铬 | CF8M表面镀硬铬 |
3 | 圆柱销 | 2 | 304 | 304 | 316 |
4 | 阀座 | 1 | 304堆焊硬质合金 | 304堆焊硬质合金 | 316 |
5 | 弹簧 | 1 | 316 | 316 | 316 |
6 | 0型圈 | 1 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
7 | 自润滑轴承 | 304+PTFE | 304+PTFE | 316+PTFE | |
8 | 下阀杆 | 1 | 20Cr13 | 304 | 316 |
9 | O型圈 | 1 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
10 | 后压盖 | 1 | WCB | CF8 | CF8M |
11 | 环垫 | 1 | PTFE | PTFE | PTFE |
12 | 调节垫片 | 1 | PTFE | PTFE | PTFE |
13 | 平垫片 | 4 | Q235 | 304 | 304 |
14 | 螺栓 | 4 | 25 | 304 | 304 |
15 | 双头螺柱 | 2 | 25 | 304 | 304 |
16 | 自润滑轴承 | 1 | 304+PTFE | 304+PTFE | 316+PTFE |
17 | 平键 | 1 | 20Cr13 | 304 | 316 |
18 | 下填料 | 1 | PTFE | PTFE | PTFE |
19 | 中填料 | 1组 | PTFE | PTFE | PTFE |
20 | 上填料 | 1 | PTFE | PTFE | PTFE |
21 | 填料压盖 | 1 | WCB | CF8 | CF8M |
22 | 螺母 | 2 | 35 | 304 | 304 |
23 | 上阀杆 | 1 | 20Cr13 | 304 | 316 |
执行器型号 | GT、AT、AW系列单双作用气动执行器 |
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -20~+90℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数KV | 32 | 46 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||
动作范围 | 0~90° | |||||||||||
泄露量Q | 软密封VI级、硬密封IV级、符合ANSI B16.104标准 | |||||||||||
基本误差 | 带定位器:小于全行程的±2% | |||||||||||
回差 | 带定位器:小于全行程的2% |
DN | 外形/连接尺寸 | 执行器型号 | ||||||||||
L | L1 | H | H1 | D | D1 | D2 | D3 | C | f | n-Φd | ||
25 | 102 | 159/248 | 260/290 | 87 | 115 | 85 | 65 | 38 | 16 | 2 | 4-Φ14 | AT063D/AT088S |
32 | 105 | 159/248 | 267/297 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 | AT063D/AT088S |
40 | 114 | 211/269 | 292/312 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 | AT075D/AT100S |
50 | 124 | 248/269 | 292/312 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 | AT088D/AT100S |
65 | 145 | 269/315 | 327/340 | 112 | 185 | 145 | 118 | 75 | 20 | 3 | 4-Φ18 | AT100D/AT115S |
80 | 165 | 315/345 | 359/381 | 112 | 200 | 160 | 132 | 94 | 20 | 3 | 8-Φ18 | AT115D/AT125S |
100 | 194 | 345/409 | 395/412 | 122 | 220 | 180 | 156 | 110 | 22 | 3 | 8-Φ18 | AT125D/AT145S |
125 | 213 | 409/438 | 399/416 | 142 | 250 | 210 | 184 | 135 | 22 | 3 | 8-Φ18 | AT145D/AT160S |
150 | 229 | 438/550 | 461/486 | 165 | 285 | 240 | 211 | 165 | 24 | 3 | 8-Φ22 | AT160D/AT190S |
200 | 243 | 550/600 | 509/553 | 195 | 340 | 295 | 266 | 210 | 24 | 3 | 12-Φ22 | AT190D/AT210S |
250 | 297 | 633/730 | 603/628 | 237 | 405 | 355 | 319 | 260 | 26 | 3 | 12-Φ26 | AT240D/AT270S |
300 | 334 | 730 | 790/825 | 287 | 460 | 410 | 370 | 310 | 28 | 4 | 12-Φ26 | AT270D |
350 | 414 | 1180 | 828/858 | 338 | 520 | 470 | 429 | 360 | 30 | 4 | 16-Φ26 | AW20 |
400 | 490 | 1180 | 1063/- | 390 | 580 | 525 | 480 | 410 | 32 | 4 | 16-Φ30 | AW20 |
500 | 600 | 1320 | - | 510 | 715 | 650 | 609 | 510 | 36 | 4 | 16-Φ33 | AW25 |
DN | 外形/连接尺寸 | 执行器型号 | ||||||||||
L | L1 | H | H1 | D | D1 | D2 | D3 | C | f | n-Φd | ||
25 | 102 | 159/248 | 260/290 | 87 | 115 | 85 | 65 | 38 | 16 | 3 | 4-Φ14 | AT063D/AT088S |
32 | 105 | 159/248 | 267/297 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 | AT063D/AT088S |
40 | 114 | 211/269 | 292/312 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 | AT075D/AT100S |
50 | 124 | 248/315 | 312/325 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 | AT088D/AT115S |
65 | 145 | 315/345 | 340/362 | 112 | 185 | 145 | 118 | 75 | 22 | 3 | 8-Φ18 | AT115D/AT125S |
80 | 165 | 345/409 | 381/398 | 112 | 200 | 160 | 132 | 94 | 24 | 3 | 8-Φ18 | AT125D/AT145S |
100 | 194 | 345/409 | 395/412 | 122 | 235 | 190 | 156 | 110 | 24 | 3 | 8-Φ22 | AT125D/AT145S |
125 | 213 | 409/438 | 416/441 | 142 | 270 | 220 | 184 | 135 | 26 | 3 | 8-Φ26 | AT145D/AT160S |
150 | 229 | 438/550 | 486/530 | 165 | 300 | 250 | 211 | 165 | 28 | 3 | 8-Φ26 | AT160D/AT190S |
200 | 243 | 550/600 | 553/578 | 195 | 360 | 310 | 274 | 210 | 30 | 3 | 12-Φ26 | AT190D/AT210S |
250 | 297 | 633/730 | 628/673 | 237 | 425 | 370 | 330 | 260 | 32 | 3 | 12-Φ30 | AT240D/AT270S |
300 | 334 | 730 | 725/755 | 281 | 485 | 430 | 389 | 310 | 34 | 4 | 16-Φ30 | AT270D |
350 | 414 | 1180 | 858/- | 338 | 555 | 490 | 448 | 360 | 38 | 4 | 16-Φ33 | AW20 |
400 | 490 | 1180 | - | 390 | 620 | 550 | 503 | 410 | 40 | 4 | 16-Φ36 | AW20 |
500 | 600 | 1320 | - | 510 | 730 | 660 | 609 | 510 | 44 | 4 | 20-Φ36 | AW25 |
注:系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或用户要求设计。
注:数据XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
注:根据不同阀门扭矩,使用介质适配的执行器型号可能有所不同,相关尺寸随之改变。
注:以上执行器配置及数据均采用软密封(F、N、P)阀门,硬密封阀门的配置及数据请咨询本公司。
DN | 外形/连接尺寸 | 执行器型号 | ||||||||||
L | L1 | H | H1 | D | D1 | D2 | D3 | C | f | n-Φd | ||
25 | 102 | 159/248 | 260/290 | 87 | 108 | 79.5 | 51 | 38 | 12 | 1.6 | 4-Φ16 | AT063D/AT088S |
32 | 105 | 159/248 | 267/297 | 87 | 117 | 88.9 | 64 | 42 | 13 | 1.6 | 4-Φ16 | AT063D/AT088S |
40 | 114 | 211/269 | 292/312 | 87 | 127 | 98.4 | 73 | 50 | 14.5 | 1.6 | 4-Φ16 | AT075D/AT100S |
50 | 124 | 248/269 | 292/312 | 97 | 152 | 120.6 | 92 | 60 | 15.8 | 1.6 | 4-Φ19 | AT088D/AT100S |
65 | 145 | 248/315 | 327/340 | 112 | 178 | 139.7 | 105 | 75 | 17.6 | 1.6 | 4-Φ19 | AT088D/AT115S |
80 | 165 | 315/345 | 359/381 | 112 | 190 | 152.4 | 127 | 94 | 19.1 | 1.6 | 4-Φ19 | AT115D/AT125S |
100 | 194 | 345/409 | 395/412 | 122 | 229 | 190.5 | 157 | 110 | 23.9 | 1.6 | 8-Φ19 | AT125D/AT145S |
125 | 213 | 409/438 | 399/416 | 142 | 254 | 216 | 186 | 135 | 23.9 | 1.6 | 8-Φ22 | AT145D/AT160S |
150 | 229 | 438/550 | 461/486 | 165 | 279 | 241.3 | 216 | 165 | 25.4 | 1.6 | 8-Φ22 | AT160D/AT190S |
200 | 243 | 550/600 | 509/553 | 195 | 343 | 298.5 | 270 | 210 | 28.6 | 1.6 | 8-Φ22 | AT190D/AT210S |
250 | 297 | 633/730 | 603/628 | 237 | 406 | 362 | 324 | 260 | 30.2 | 1.6 | 12-Φ25 | AT240D/AT270S |
300 | 334 | 730 | 790/825 | 281 | 483 | 432 | 381 | 310 | 31.8 | 1.6 | 12-Φ25 | AT270D |
350 | 414 | 1180 | 828/858 | 338 | 533 | 476 | 413 | 360 | 35 | 1.6 | 12-Φ29 | AW20 |
400 | 490 | 1180 | 1063/- | 390 | 597 | 539.5 | 470 | 410 | 36.6 | 1.6 | 16-Φ29 | AW20 |
500 | 600 | 1320 | - | 510 | 698 | 635 | 584 | 510 | 42.9 | 1.6 | 20-Φ32 | AW25 |
注:系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或用户要求设计。
注:数据XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
注:根据不同阀门扭矩,使用介质适配的执行器型号可能有所不同,相关尺寸随之改变。
注:以上执行器配置及数据均采用软密封(F、N、P)阀门,硬密封阀门的配置及数据请咨询本公司。
(1.6Mpa、2.5Mpa):
DN | 外形/连接尺寸 | 执行器型号 | |||||
L | L1 | H | H1 | D | D1 | ||
25 | 62 | 159/248 | 260/290 | 87 | 68 | 38 | AT063D/AT088S |
32 | 62 | 159/248 | 267/297 | 87 | 78 | 42 | AT063D/AT088S |
40 | 62 | 211/248 | 292/312 | 87 | 85 | 50 | AT075D/AT088S |
50 | 75 | 248/269 | 292/312 | 97 | 100 | 60 | AT088D/AT100S |
65 | 90 | 248/315 | 332/340 | 112 | 120 | 75 | AT088D/AT115S |
80 | 100 | 269/345 | 359/381 | 112 | 130 | 94 | AT100D/AT125S |
100 | 115 | 345/409 | 394/411 | 122 | 158 | 110 | AT125D/AT145S |
125 | 129 | 409/438 | 410/416 | 142 | 180 | 135 | AT145D/AT160S |
150 | 160 | 438/550 | 461/486 | 165 | 216 | 165 | AT160D/AT190S |
200 | 200 | 550/600 | 509/553 | 195 | 268 | 210 | AT190D/AT210S |
250 | 240 | 633/730 | 572/628 | 237 | 325 | 260 | AT240D/AT270S |
DN | 外形/连接尺寸 | 执行器型号 | ||||||
L | L1 | H | H1 | D | D1 | |||
25 | 1 | 62 | 159/248 | 260/290 | 87 | 68 | 38 | AT063D/AT088S |
32 | 1-1/4 | 62 | 159/248 | 267/297 | 87 | 78 | 42 | AT063D/AT088S |
40 | 1-1/2 | 62 | 211/248 | 292/312 | 87 | 85 | 50 | AT075D/AT088S |
50 | 2 | 75 | 248/269 | 292/312 | 97 | 100 | 60 | AT088D/AT100S |
65 | 2-1/2 | 90 | 248/315 | 332/340 | 112 | 120 | 75 | AT088D/AT115S |
80 | 3 | 100 | 269/345 | 359/381 | 112 | 130 | 94 | AT100D/AT125S |
100 | 4 | 115 | 345/409 | 394/411 | 122 | 158 | 110 | AT125D/AT145S |
125 | 5 | 129 | 409/438 | 410/416 | 142 | 180 | 135 | AT145D/AT160S |
150 | 6 | 160 | 438/550 | 461/486 | 165 | 216 | 165 | AT160D/AT190S |
200 | 8 | 200 | 550/600 | 509/553 | 195 | 268 | 210 | AT190D/AT210S |
250 | 10 | 240 | 633/730 | 572/628 | 237 | 325 | 260 | AT240D/AT270S |
