一、进口内螺纹角座阀选型阐述

二、进口内螺纹角座阀工作原理

美国尼科NICO进口内螺纹角座阀在非工作状态时，由于弹簧力作用，阀门常闭（开），当执行器活塞被压缩气体作用时，阀门打开（关闭）。双作用形式靠压缩气体控制阀门开关。

三、进口内螺纹角座阀说明

气动内螺纹角座阀保持流速能够节省空间，它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀·使用时，应该选择常开或常闭。

气动丝扣式角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配合电磁阀使用，用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。湿热灭菌柜应用角座阀控制蒸汽量准确控温。

四、进口内螺纹角座阀分类

气动角座阀按汽缸可分为：

单作用和双作用

单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。

双作用（气动头通常为两个孔）；工作原理：给气控制其开关。

气动角座阀按管道安装类别可分为：不锈钢气动丝扣（内螺纹）角座阀

不锈钢气动快装式角座阀

不锈钢气动法兰角座阀

气动角座阀按实际应用情况分为：

全不锈钢气动丝扣（内螺纹）角座阀

全不锈钢气动快装式角座阀

全不锈钢气动法兰角座阀

五、进口气动内螺纹角座阀实际应用参数

压力范围：0-1.6Mpa

介质温度：-10 ℃ ~+180 ℃

环境温度：-10 ℃ ~+60 ℃

不锈钢气动丝扣（内螺纹）角座阀规格：DN15-80

不锈钢气动快装角座阀规格：DN15-60

不锈钢气动法兰角座阀规格：DN15-100

全不锈钢气动丝扣（内螺纹）角座阀：DN15-65

全不锈钢气动快装式角座阀：DN15-65

全不锈钢气动法兰角座阀：DN15-80

六、进口内螺纹角座阀参数

功能：常闭（常开；双向）

阀体材料：不锈钢S.S304

执行器材料：合金铝(不锈钢304)

阀芯密封：PTFE

阀杆密封：PTFE/FPM

活塞密封：FPM/NBR

接口尺寸：DN15—DN40

液体流向： L 型

介质温度：PTFE：-10℃—+200℃

                  FPM：-10℃—+100℃

粘度：Max 600mm2/s

顺流安装/逆流安装

控制介质：空气/中性气体

控制压力范围：0.4—0.6MPa

工作压力：0—1.6MPa

七、进口内螺纹角座阀参数选型

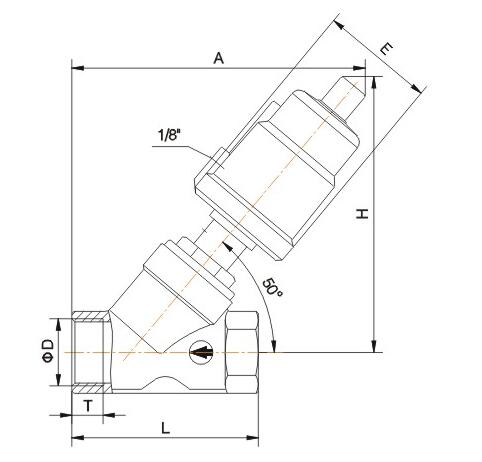

八、进口内螺纹角座阀外形结构图

九、进口内螺纹角座阀主要外形尺寸
