| 产品名称： | 进口Y型角座阀 | 产品型号： | NCAF系列 |
| 进口通径： | DN8-DN100 | 操作方式 | 气动 |
| 连接形式： | 法兰连接、卡箍连接，内螺纹连接，焊接 | ||
| 公称压力： | 1.6Mpa~6.4Mpa | 气源压力 | 0.4Mpa~0.6Mpa |
| 安装位置： | 管道 | 功能作用： | 开关调节 |
| 适用介质： | 蒸汽，油，中性气体或液体 | 适用温度 | -10 ℃ ~+180 ℃ |
| 阀体材质： | 不锈钢SS304/SS316/SS316L | 结构形式： | 活塞式 |
| 测试压力： | 水压1.5倍无渗漏 | 生产厂家： | 美国NICO尼科工业 |
美国尼科NICO进口Y型角座阀在非工作状态时，由于弹簧力作用，阀门常闭（开），当执行器活塞被压缩气体作用时，阀门打开（关闭）。双作用形式靠压缩气体控制阀门开关。
不锈钢Y型角座阀保持流速能够节省空间，它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀·使用时，应该选择常开或常闭。
不锈钢Y型角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配合电磁阀使用，用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。湿热灭菌柜应用角座阀控制蒸汽量准确控温。

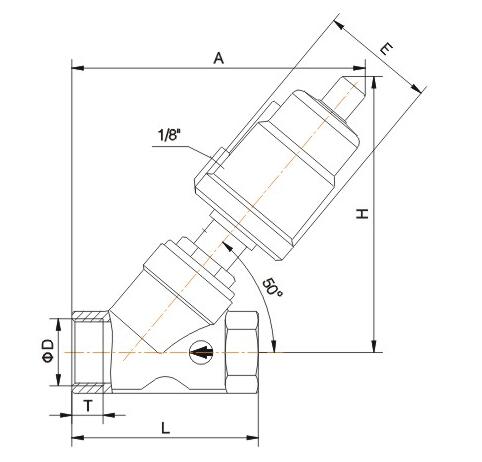

| 型号Size | 规格D | 执行器mm | L | A | H | E |
| DN15 | 1/2'' | φ50 | 68 | 133 | 126 | 62 |
| DN20 | 3/4'' | φ50 | 75 | 137 | 131 | 62 |
| DN25 | 1'' | φ63 | 90 | 170 | 165 | 76 |
| DN32 | 1 1/4'' | φ63 | 110 | 180 | 175 | 76 |
| DN40 | 1 1/2'' | φ63 | 115 | 190 | 178 | 76 |
| DN50 | 2'' | φ80 | 135 | 235 | 210 | 96 |
| DN65 | 2 1/2'' | φ100 | 185 | 307 | 283 | 114 |
| DN80 | 3'' | φ100 | 210 | 320 | 295 | 114 |

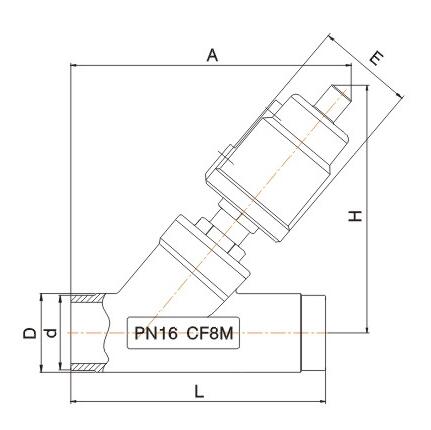

| 型号Size | 执行器mm | L | D | d | A | H | E |
| DN15 | φ50 | 120 | 20.0 | 19.0 | 150 | 135 | 62 |
| DN20 | φ50 | 125 | 25.5 | 24.0 | 160 | 142 | 62 |
| DN25 | φ63 | 145 | 31.0 | 30.0 | 195 | 172 | 76 |
| DN32 | φ63 | 156 | 38.0 | 37.0 | 200 | 175 | 76 |
| DN40 | φ63 | 185 | 47.0 | 45.5 | 207 | 180 | 76 |
| DN50 | φ80 | 200 | 58.0 | 56.5 | 240 | 205 | 96 |
| DN65 | φ100 | 228 | 77.5 | 75.0 | 319 | 275 | 114 |
| DN80 | φ100 | 245 | 92.0 | 90.0 | 337 | 290 | 114 |

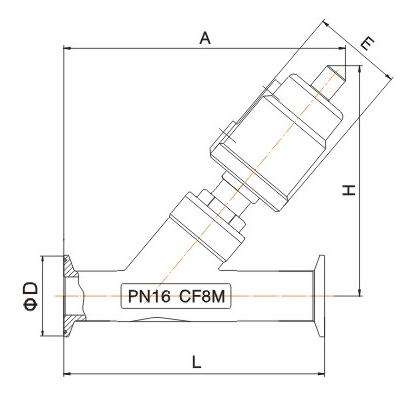

| 型号Size | 执行器mm | L | D | A | H | E |
| DN15 | φ50 | 120 | 50.5 | 150 | 135 | 62 |
| DN20 | φ50 | 140 | 50.5 | 163 | 142 | 62 |
| DN25 | φ63 | 160 | 50.5 | 190 | 172 | 76 |
| DN32 | φ63 | 75 | 50.5 | 203 | 175 | 76 |
| DN40 | φ63 | 190 | 64.0 | 210 | 180 | 76 |
| DN50 | φ80 | 210 | 77.5 | 245 | 205 | 96 |
| DN65 | φ100 | 225 | 91.0 | 317 | 275 | 114 |
| DN80 | φ100 | 255 | 106.0 | 342 | 290 | 114 |

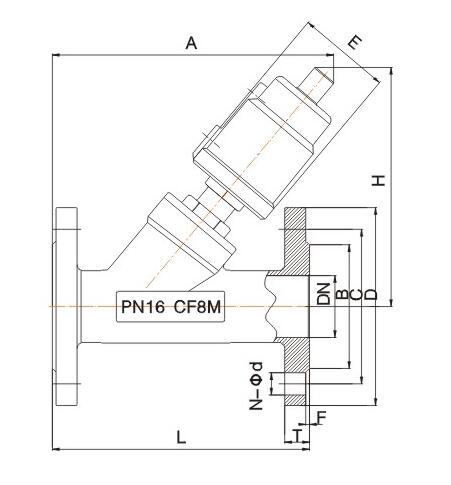

| 型号Size | 执行器mm | L | T | f | D | C | B | N-φd | A | H | E |
| DN15 | φ50 | 120 | 14 | 2 | 95 | 65 | 40 | 4-φ14 | 160 | 145 | 62 |
| DN20 | φ50 | 130 | 14 | 2 | 105 | 75 | 50 | 4-φ14 | 165 | 153 | 62 |
| DN25 | φ63 | 140 | 14 | 2 | 115 | 85 | 60 | 4-φ14 | 205 | 178 | 76 |
| DN32 | φ63 | 150 | 16 | 2 | 135 | 100 | 70 | 4-φ18 | 215 | 180 | 76 |
| DN40 | φ63 | 180 | 16 | 2 | 145 | 110 | 80 | 4-φ18 | 220 | 205 | 76 |
| DN50 | φ80 | 195 | 16 | 2 | 160 | 125 | 95 | 4-φ18 | 235 | 213 | 96 |
| DN65 | φ100 | 230 | 18 | 2 | 185 | 145 | 115 | 4-φ18 | 320 | 275 | 114 |
| DN80 | φ100 | 250 | 18 | 2 | 195 | 165 | 130 | 8-φ18 | 340 | 290 | 114 |
