进口双吸离心泵

一、进口双吸离心泵产品概述

德国NOOK诺克@进口双吸离心泵启动后，泵轴带动叶轮一起高速旋转，迫使预填充在叶片之间的液体旋转。在惯性离心力的作用下，液体从叶轮中心径向移动到外周。液体在流过叶轮的运动过程中获得能量，静压能量增加，流速增加。当液体离开叶轮并进入泵壳体时，由于壳体中流道的逐渐膨胀，液体会减速。动能的一部分转换为静压能，并沿切线方向流入排放管道。德国NOOK进口双吸离心泵壳体不仅是集合从叶轮流出的液体的部件，而且还是动力传递装置。当从叶轮的中心向外周投掷液体时，在叶轮的中心形成低压区域，并且由于液体之间的总势能差而将液体吸入叶轮的中心。依靠叶轮的连续运转，液体被连续地吸入和排出。由双吸离心泵中的液体获得的机械能表现为静压能的增加。需要注意的是，如果在双吸离心泵启动前泵壳内未充满待输送的液体，由于空气密度低，叶轮旋转后产生的离心力很小，且中心区域叶轮不足以形成低压来抽吸储罐中的液体。所以即使双吸离心泵被启动，它也不能输送液体。这表明双吸离心泵没有自吸能力，这种现象称为气缚。单向底阀安装在吸入管路中，以防止填充到泵壳中的液体在启动前从泵壳中流出。从吸入管进入泵壳的空气将导致气缚。进口双吸离心泵。

二、进口双吸离心泵选型参数

公称通径：25～100mm

流量范围：3.6～100m3/h

扬程范围：15～200m

功率范围：1.5～18.5KW

转速范围：2900r/min

温度范围 :-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316、四氟

固体颗粒： ≤80mg/L

工作许用压力 ≤25

许用试验压力 ≤37.5

三、进口双吸离心泵特点

1、德国NOOK双吸泵结构紧凑、外形美观、运行平稳、噪声低；

2、该系列泵的吸入口与排出口均在水泵轴心线的下方，检修时无需拆卸进出口管路及电机，只要将泵盖揭开即可将全部零件拆下进行维修；

3、进口双吸离心泵轴封有机械密封和软填料密封两种方式，可供用户在不同使用场合下选用；

4、经过静平衡校验的叶轮，用圆螺母固定在磁轴上，其轴向位置可通过圆螺母进行调整；

5、进口双吸离心泵通过弹性联轴器由电动机直接传动，必要时也可用内燃机传动；

6、从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）；

7. 结构紧凑外形美观，稳定性好，便于安装。

8. 运行平稳优化设计的双吸叶轮使轴向力减小到zui低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。

9. 轴承选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。

10. 轴封选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。

11. 安装形式装配时不需调整，可根据现场使用条件。分立式或卧式安装。

12. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。

四、进口双吸离心泵应用范围

德国NOOK诺克进口双吸离心泵的零件用不锈钢板压制，经激光焊接而成，并有多种牌号的不锈钢可供选用，因而进口双吸离心泵的用途十分广泛，主要适用于输送各种洁净水及轻腐蚀液体，可用于住宅供水及增压工业锅炉给水空调系统循环体会水、水处理和反渗透系统食品工业、医药工业用水、自来水厂、空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。

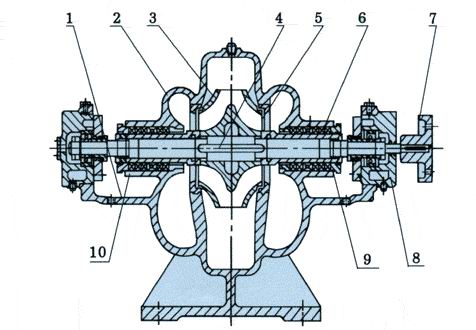

五、进口双吸离心泵结构图

六、进口双吸离心泵带底座外形安装尺寸表

TNKpe	kw			外形尺寸												C	底座尺寸
泵型号	型号	功率	电压	L	L1	L2	L3	H	H1	H2	H3	H4	H5	B1	B2		A1	A2	A3	A4	A5	d
150SX-50	NK200L2-2	37	380	1410	270	359	13	617	385	200	730	140	140	300	250	4	1180	173	800	430	500	Φ25
150SX-50A	NK200L1-2	30
150SX-50B	NK180M-2	22		1340						180	660
150SX-78	NK250M-2	55		1590	282	372	10	635	385	250	750	140	155	300	250		1305	173	875	430	585	Φ25
150SX-78A	NK225-2	45		1480						225	715						1210		820		540
200SX-42	NK225M-2	45		1500	292	381	-15	697	455	225	790	170	170	320	300		1225	198	827	465	564	Φ25
200SX-42A	NK200L2-2	37		1450						200	760						1200		808
200SX-42B	NK200L1-2	30
200SX-63	NK280SX-2	75		1700	305	394	10	697	455	280	855	170	170	320	300		1400	173	930	430	655	Φ25
200SX-63A	NK250M-2	55		1640						250	760						1335		900		600
250SX-14	NK200L-4	30		1630	380	469	-1	850	570	200	915	210	215	415	330		1360	241	880	625	560	Φ25
250SX-14A	NK180M-4	18.5		1560						180	845						1285		840		525
250SX-24	NK225M-4	45		1730	395	486	-1	902	570	225	900	230	230	450	400		1430	241	950	625	625	Φ25
250SX-24A	NK225SX-4	37		1700
250SX-39	NK280SX-4	75		1900	405	496	-18	918	570	280	970	200	260	450	440		1570	258	1072	655	735	Φ25
250-39A	NK250M-4	55		1840						250	935						1505		1005	665	665
300SX-12	NK225M-4	37		1840	463	554	2.5	966	630	225	965	265	265	500	450		1547	305	1000	770	685	Φ30
300SX-12A	NK200L-4	30		1800						200	935						1535		951		605
300SX-19	NK250M-4	55		1880	423	514	2.5	982	630	250	995	250	260	500	400		1610	305	1024	775	700	Φ30
300SX-19A	NK225M-4	45		1790						225	960						1547		1000	770	685
300SX-32	NK280M-4	90		2030	431	540	13.5	996	630	280	1030	260	270	470	410		1730	283	1118	690	690	Φ30
300SX-32A	NK280SX-4	75		1980

七、进口双吸离心泵不带底座外形安装尺寸表

TNKpe	kw			外形尺寸													C	底座尺寸
泵型号	型号	功率	电压	L	L1	L2	H	H1	H2	H3	H4	H5	B1	B2	B3	B4		A1	A2	A3	A4	A5	d1	d2
200SX-95	NK315M2	132	380	2080	357	448	627	355	315	845	170	170	350	300	300	340		250	250	684	457	508	Φ18	28
200SX-9	NK315SX-2	110		2050																	406
200SX-95B	NK280M-2	90		1860					280	680										658	419	457		24
250SX-65	NK315M-4	132		2220	403	512	815	450	315	845	240	290	480	400	410	570		400	350	728	457	508	Φ27	28
250SX-6	NK280M-4	90		1970					280	680										672	419	457		24
300SX-58	NK315L2-4	200		2320	453	562	897	510	315	845	240	310	540	530	510	620		550	450	728	508	508	Φ27	28
300SX-28A	NK315L1-4	160
300SX-58B	NK315M-4	132																			457
300SX-90	NK355-4	315	6000	3090	522	666	1011	550	355	740	260	340	576	470	520	600		450	450	971	900	630	Φ27	28
300SX-90A	NK355-4	280
300SX-90B	NK355-4	220
350SX-16	NK280SX-4	75	380	2100	500	591	1020	620	280	680	310	310	584	584	600	690		500	500	676	368	457	Φ34	24
350SX-16A	NK250M-4	55		2030					250	615										654	349	406
350SX-26	NK315M-4	132		2390	486	595	991	620	315	845	290	300	580	460	580	680		600	500	736	457	508	Φ34	28
350SX-26A	NK280M-4	90		2140					280	680										680	419	457		24
350SX-32	NK315L2-4	200		2620	534	678	1062	620	315	845	300	300	570	510	600	690		500	500	819	508	508	Φ34	28
350SX-44	NK355M1-4	220		2750	534	678	1062	620	355	1010	300	300	570	510	600	690				857	560	610	Φ34	28
350SX-44A	NK315L1-4	160		2620					315	845										819	508	508
350SX-75	NK400-4	355	6000	3260	562	705	1125	620	400	830	260	360	650	650	600	690		500	500	1005	1000	710	Φ34	35
350SX-7	NK355-4	280		3170					355	740										985	900	630		28
350SX-75B	NK355-4	220
350SX-125	NK450-4	710		3620	622	809	1082	620	450	930	330	410	660	550	600	690		550	500	1129	1120	800	Φ35	35
350SX-12	NK450-4	630
350SX-125B	NK400-4	500		3420					400	830										1109	1000	710

八、进口双吸离心泵不带底座外形安装尺寸表

400SX-40	NK355M-6	185	380	2980	635	805	1130	670	355	1010	334	382	745	800	820	900	6	700	700	885	560	610	Φ35	Φ28
400SX-40A	NK355M1-6	160
400SX-40B	NK315L1-6	110		2750					315	845										847	508	508
400SX-90	NK400-4	560	6000	3430	635	805	1130	670	400	830	334	382	745	800	820	900		700	700	1006	1000	710	Φ35	Φ35
400SX-90A	NK400-4	450
400SX-90B	NK355-4	315		3340					355	740										986	900	630		Φ28
500SX-13	NK315L1-6	110	380	2770	670	790	1431	800	315	845	400	400	730	650	740	920	8	720	600	884	508	508	Φ42	Φ28
500SX-22	NK355M-6	185		2950	634	778	1310	800	355	1010	430	455	730	650	740	920		720	600	910	560	610	Φ42	Φ28
500SX-22A	NK315L2-6	132		2720					315	845										872	508	508
500SX-35	NK400-6	280	6000	3380	624	768	1335	800	400	830	415	415	720	630	760	1020		800	580	1031	1000	710	Φ42	Φ35
500SX-3	NK355-6	220		3290					355	740										1011	900	630		Φ28
500SX-59	NK450-6	450		3570	621	760	1485	900	450	930	425	500	800	750	910	1100		800	780	983	1120	800	Φ42	Φ35
500SX-59A	NK400-6	400
500SX-59B	NK400-6	315		3370					400	830				750						923	1000	710
500SX-98	NK500-6	800		4470	880	1025	1641	900	500	1030	425	545	800		910	1100		800	780	1368	1250	900	Φ42	Φ42
500SX-98A	NK450-6	630
500SX-98B	NK450-6	560		4100					450	930				840						1248	1120	800		Φ35
600SX-22	NK355-6	250		3370	662	810	1490	950	355	740	460	460	950		940	1020		800	760	1063	900	930	Φ42	Φ28
600SX-22A	NK355M-6	185	380	3010					355	1010										862	560	610
600SX-32	NK400-6	355	6000	3780	836	955	1710	900	400	830	500	530	840	750	940	1240		1000	760	1128	1000	710	Φ42	Φ35
600SX-32A	NK400-6	280
600SX-47	NK450-6	560		4130	857	1085	1700	950	450	930	532	663	1000	800	1100	1300		1000	900	1248	1120	800	Φ42	Φ35
600SX-47A	NK450-6	450
TNKpe	kw			外形尺寸													C	底座尺寸
泵型号	型号	功率	电压	L	L1	L2	H	H1	H2	H3	H4	H5	B1	B2	B3	B4		A1	A2	A3	A4	A5	d1	d2

九、进口双吸离心泵不带底座外形安装尺寸表

600SX-75	NK500-6	900	6000	4590	944	1085	1706	950	500	1030	532	663	1000	800	1100	1000	8	1000	900	1368	1250	900	Φ42	Φ42
600SX-7	NK500-6	710
600SX-75B	NK450-6	560		4220					450	930										1248	1120	800		Φ35
600SX-100	NK450-6	1250		4810	840	1060	1600	950	560	1148	490	590	1200	900	940	1020		800	760	1488	1400	1000	Φ42	Φ42
600SX-100A	NK450-6	1120
600SX-100B	NK450-6	900		4460					500	1030										1413	1250	900
800SX-22	NK450-8	450	6000	4410	1000	1220	2210	1265	450	930	755	695	1400	750	1200	1200		900	1000	1333	1120	800	Φ48	Φ35
	NK450-10	250
800SX-22A	NK450-8	315
	NK355L-10	185	380	3760					355	1010										1152	630	610		Φ28
800SX-32	NK500-8	630	6000	4680	950	1170	1920	1200	500	1030	640	640	1250	1000	1200	1300		1000	1000	1403	1250	900	Φ48	Φ42
	NK450-10	315		4310					450	930										1283	1120	800		Φ35
800SX-32A	NK450-8	450
	NK450-10	250
800SX-47	NK560-8	1000		5660	1240	1510	2105	1250	560	1148	700	850	1280	1000	1300	1700		1350	1000	1818	1400	1000	Φ48	Φ42
	NK500-10	450		5310					500	1030										1743	1250	900
800SX-47A	NK500-8	710
	NK450-10	355		4940					450	930										1623	1120	800		Φ35
800SX-76	NK630-8	1600		5840	1272	1455	2105	1250	630	1350	730	900	1360	1088	1300	1700		1350	1000	1793	1600	1120	Φ56	Φ48
	NK560-10	800		5640					560	1148										1763	1400	1000		Φ42
800SX-76A	NK630-8	1250		5840					630	1350										1793	1600	1120		Φ48
	NK500-10	630		5290					500	1030										1688	1250	900		Φ42
800SX-76B	NK560-8	1000		5640					560	1148										1763	1400	1000
	NK500-10	500		5290					500	1030										1688	1250	900
TNKpe	kw			外形尺寸													C	底座尺寸
泵型号	型号	功率	电压	L	L1	L2	H	H1	H2	H3	H4	H5	B1	B2	B3	B4		A1	A2	A3	A4	A5	d1	d2

十、进口双吸离心泵进出口法兰尺寸

TNKpe	进口法兰				出口法兰
泵型号	DN	D1	D	n-d	DN	D1	D	n-d
150SX-50	Φ150	Φ240	Φ285	8-Φ23	Φ100	Φ180	Φ220	8-Φ18
150SX-78
200SX-42	Φ200	Φ295	Φ340	8-Φ23	Φ150	Φ240	Φ285	8-Φ23
200SX-63
200SX-95					Φ125	Φ210	Φ250	8-Φ18
250SX-14	Φ250	Φ350	Φ395	12-Φ23	Φ200	Φ295	Φ340	8-Φ23
250SX-24
250SX-39
250SX-65					Φ150	Φ240	Φ285	8-Φ23
300SX-12	Φ300	Φ400	Φ445	12-Φ23	Φ300	Φ400	Φ445	12-Φ23
300SX-19
300SX-32
300SX-58					Φ250	Φ350	Φ395	12-Φ23
300SX-90					Φ200	Φ295	Φ340	8-Φ23
350SX-16	Φ350	Φ460	Φ505	16-Φ23	Φ350	Φ460	Φ505	16-Φ23
350SX-26
350SX-44					Φ300	Φ400	Φ445	12-Φ23
350SX-75					Φ250	Φ350	Φ395	12-Φ23
350SX-125		Φ470	Φ520	16-Φ27		Φ355	Φ405	12-Φ27
500SX-13	Φ500	Φ620	Φ670	20-Φ27	Φ500	Φ620	Φ670	20-Φ27
500SX-22
500SX-35					Φ400	Φ515	Φ565	16-Φ27
500SX-59					Φ350	Φ460	Φ505	16-Φ27
500SX-98		Φ650	Φ715	20-Φ33	Φ300	Φ410	Φ460	12-Φ27

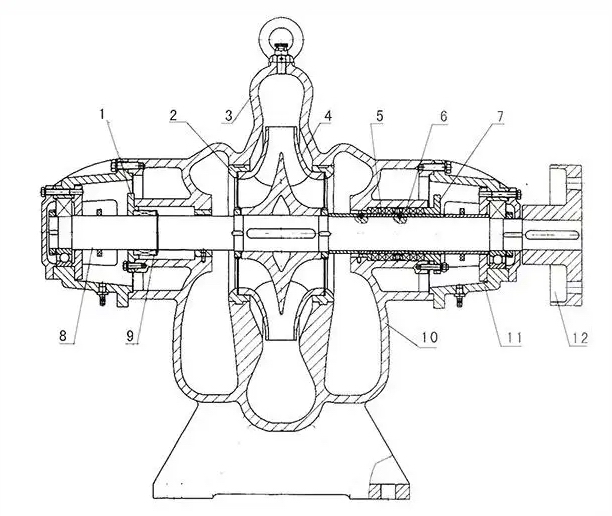

十一、进口双吸离心泵结构图

十二、进口双吸离心泵主要零部件

1	机封压盖
2	密封环
3	泵盖
4	叶轮
5	轴套
6	填料
7	填料压盖
8	泵轴
9	机械密封
10	泵体
11	轴承体
12	联轴器

十三、进口双吸离心泵性能参数

TNKpe	m3/h	(m)	%	kw		r/min	(NPSXH)r (m)	kg
泵型号	流量	扬程	效率	轴功率	电机功率	转速	汽蚀余量	单泵重量
150SX-50	130 160 220	52 50 40	73 80.4 77	25.2 27.3 31.1	37	2950	3.9	220
150SX-50-A	112 144 180	44 40 35	72 75.5 70	18.6 20.0 24.5	30
150SX-50B	108 133 160	38 36 32	65 72.5 72	17.2 18.0 19.4	22
150SX-78	126 160 198	82 78 70	70 75.5 72	40 45 52	55	2950	3.7	240
150SX-78A	112 144 180	67 62 55	68 72.6 70	30.1 33.4 38.5	45	2950	3.7	240
200-42	216 280 324	48 42 35	81 84.2 81	34.8 38.1 40.2	45	2950	6	340
200SX-42A	198 270 310	43 36 31	76 80 76	30.5 33.1 34.4	37
200SX-42B	180 270 300	33 27 22	76 80 74	21.3 24.8 23.7	30
200SX-63	216 280 351	39 63 53	74 82.7 76	54.8 58.3 66.7	75	2950	5.8	320
200SX-63A	180 270 324	54 46 37	70 75 70	37.8 45.1 46.6	55	2950	5.8	320
200SX-95	183 280 324	103 95 87	62 79.2 75	83.1 91.4 102.4	132	2950	5.3	280
200SX-9	180 270 324	92 85 78	67 75 73	67.3 83.3 94.3	110
200SX-95B	180 260 306	82 75 68	62 72 70	64.8 73.8 80.9	90
250SX-14	360 485 576	16 14 11	80 85.8 78	19.6 21.5 22.1	30	1450	3.8	490
250SX-14A	320 432 504	13 11 8	78 82.7 70	14.5 15.2 15.7	18.5	1450	3.8	490
250SX-24	360 485 576	27 24 19	80 85.8 82	33.1 36.9 36.4	45	1450	3.5	530
250SX-24A	310 400 473	26.5 24 20	80 84.5 80	28 31 32.2	37	1450	3.5	530
250-39	360 485 612	42 39 32	76 83.6 79	54.2 61.5 67.5	75	1450	3.2	630
250SX-39A	324 468 576	35 30 25	74 79 77	41.7 48.4 50.9	55	1450	3.2	630

十四、进口双吸离心泵性能参数

TNKpe	m3/h	(m)	%	kw		r/min	(NPSXH)r (m)	kg
泵型号	流量	扬程	效率	轴功率	电机功率	转速	汽蚀余量	单泵重量
250SX-65	360 485 612	71 65 58	75 78.6 74	92.8 109.2 130.6	132	1450	3.1	520
250SX-6	342 420 540	61 58 50	74 77.7 75	77 88.5 98	90	1450	3.1	520
300SX-12	612 790 900	14 12 10	80 84.8 74	29.2 30.4 33.1	37	1450	5.5	610
300SX-12A	522 684 792	11 10 8	72 78.4 76	21.7 23.9 22.7	30	1450	5.5	610
300SX-19	612 790 935	22 19 16	80 86.8 85	45.9 47.1 47.9	55	1450	5.2	790
300SX-19A	504 720 829	20 16 13	71 80 75	38.7 39.2 39.1	45	1450	5.2	790
300SX-32	612 790 900	36 32 28	80 86.8 80	75 79 86	90	1450	4.6	760
300SX-32A	551 720 810	31 26 24	80 84 78	58.1 60.7 67.9	75	1450	4.6	760
300SX-58	576 790 972	63 58 50	75 84.2 80	131.8 147.9 165.5	200	1450	4.4	680
300SX-58A	529 720 893	53 49 42	76 82.5 78	100.5 118.0 130.9	160
300SX-58B	504 684 835	46 43 37	73 80 78	87 100 108	132
300SX-90	590 790 936	93 90 82	74 79.6 75	202 243 279	315	1450	4.2	1100
300SX-90A	576 756 918	86 78 70	71 74.2 71	190 216.4 247	280
300SX-90B	540 720 900	72 67 57	70 73 70	151 180 200	220
350SX-16	972 1260 1440	20 16 13	83 85.4 74	63.8 64.4 68.9	75	1450	7.1	810
350SX-16A	864 1044 1260	16 13 10	74 78.3 70	51 47 49	55	1450	7.1	810
350SX-26	972 1260 1440	30 26 22	80 87.5 82	99 102 105	132	1450	6.7	940
350SX-26A	748 1000 1180	28 25 20	75 83 74	76.1 82.1 86.9	110	1450	6.7	940
350SX-32	1280 1733 2030	38 32 26	81 88 81	163.6 171.7 177.6	200	1450	6.3	1150

十五、进口双吸离心泵性能参数

TNKpe	m3/h	(m)	%	kw		r/min	(NPSXH)r (m)	kg
泵型号	流量	扬程	效率	轴功率	电机功率	转速	汽蚀余量	单泵重量
350SX-44	927 1260 1476	50 44 37	81 87.5 79	163.4 172.5 188.3	220	1450	6.3	1150
350SX-44A	864 1116 1332	41 36 30	80 84.5 80	121 129.5 136	160	1450	6.3	1150
350SX-75	972 1260 1440	80 75 65	78.5 85.2 80	271 303 319	355	1450	5.8	1320
350SX-7	900 1170 1332	70 65 56	78 84.5 79	220 244.4 257	280
350SX-75B	828 1080 1224	59 55 47	75 82.4 77	177.4 196.3 203.5	220
350SX-125	850 1260 1660	140 125 100	70 80.5 72	463 533 628	710	1450	5.4	1600
350SX-12	803 1181 1570	125 112 90	70 78.2 70	391 461 550	630
350SX-125B	745 1098 1458	108 96 77	70 77 72	313 373 425	500
400SX-40	900 1080 1260	42 40 37	80 85 84	129 140 150	185	970	5.1	1940
400SX-40A	815 1007 1084	35 33 31	81 84.5 84	92.8 107 109	160
400SX-40B	725 870 967	28 26 24.7	82 84 83	67.4 73.3 78.4	110
400SX-90	1350 1620 1800	96 90 85	78 84 82	458.2 473 508	560	1450	6.2	1950
400SX-90A	1215 1460 1621	78 73 69	79 84 82	327 345 371.3	450
400SX-90B	1084 1300 1445	62 58 55	82 84 82	223 245 264	315
500SX-13	1620 2020 2340	15 13 10	79 83.4 80	83.8 85.7 79.7	110	970	5.7	1500
500SX-22	1620 2020 2340	24 22 19	77 84.2 85	137.5 143.6 142.4	185	970	5.2	1560
500SX-22A	1400 1746 2020	20 17 14	74 80.3 75	103 100.6 102.6	132	970	5.2	1560
500SX-35	1620 2020 2340	40 35 28	85 88.2 85	207.6 218.2 209.9	280	970	4.8	1640
500SX-3	1400 1746 2020	31 27 21	82 85.2 84	144 150.6 138	220	970	4.8	1640

十六、双吸离心泵装配

1、德国NOOK双吸泵：在泵体上装好固定泵盖、轴承体、填料压盖的双头螺柱及所有螺孔配带的四方螺塞

2、德国NOOK双吸泵：在轴的键槽内，放入键，顺推上叶轮，装上密封纸垫，套上轴承，拧上左右轴套螺母，再套上填料套、填料环、填料压盖及双吸密封环，装上轴承挡套、轴承端盖和纸垫，再把深沟球轴承压装在轴的两端，然后把轴承体装到轴承上。

3、德国NOOK双吸泵：把装好的轴（即转子部件）放到泵体上，使双吸密封环放入泵体槽内，并把轴承体放到泵体两端支架的止口上，盖上轴承体压盖、套上弹簧垫拧紧螺母装上固定螺钉，用轴套螺母调整叶轮中心对正泵体中心然后用钩扳手扳紧轴套螺母，在填料室内装入填料，填料环。

4、德国NOOK双吸泵：在泵体上铺上一层轻壳纸，把装好四方螺塞及双头螺柱的泵盖盖到泵体上，装上圆锥定位螺钉，拧上螺母，装好填料压盖。

5、德国NOOK双吸泵：在轴的轴连器端放入键，顺键压入轴连器。

6、德国NOOK双吸泵：在泵盖上装上水封管，对SX型泵以上的，需要上小止回阀，活接头，异径四通及放弃管。

十七、进口双吸离心泵安装

1、SX双吸泵安装前的准备工作

(1)应检查SX双吸泵和电机有无损坏。
(2)准备工具及起重机械。
(3)按图检查机器的基础。

2、SX双吸泵安装顺序：

现在定型的SX双吸泵中有配带底座的和不配带底座的两种形式，安装原则是一样的，这里只叙述带底座的安装顺序：

(1)将底座放在地基上，在地脚螺栓附近垫铁，将底座垫高约20-40毫米准备找平后填充水泥浆之用。

(2)用水平检查仪检查泵座水平度，找平后，扳紧地脚螺栓螺母，用水泥浆灌水泵底座及地脚螺栓孔。

(3)经3——4天水泥干固后，在检查一下水平度。

(4)清除SX双吸泵座的支持面，水泵脚和电机脚的平面并把SX双吸泵和电机放到底座上。

(5)调节SX双吸泵轴水平（电动机轴可暂不顾及），找平后，适当上紧螺母，一防走动；待泵端调节完成后，再安装电机，在水平欠妥的脚上垫上垫板。

(6)使SX双吸泵和电机联轴器之间留有一定的间隙（参看装配图），把钢尺放在联轴器上（上下左右观察），检查水泵轴心与电机轴心线是否重合，若不重合，就在电机脚下垫上几片薄铁片，使电机联轴器与钢尺相符。

为了检查安装的精度，在几个相反位置上用塞尺测量联轴器平面之间的间隙，联轴器两端平面间一周最大和最小间隙差不得超过0.3毫米。两端中心线上左右差不得超过0.1毫米。

在水泵接管后，轴线还需作一次校正，印在上管路时容易使水泵走动。

十八、进口双吸离心泵起动、运转、停止及保养

1、SX双吸泵起动

2、将SX双吸泵轴上及其他涂油体上所涂的油去净。

3、用汽油清洗SX双吸泵轴承和SX双吸泵油室，用棉纱或破布擦净。

4、在SX双吸泵的轴承体内，注入钙基黄油占轴承体空间的70%

十九、进口双吸离心泵故障与排除

故障	原因	消除方法
一、泵不吸水，压力表及真空表的指针剧烈跳动。	1.注入的水不够； 2.管路或仪表漏气。	1.再往泵内注水； 2.拧紧堵塞漏气处。
二、泵不吸水，真空表显示高度真空。	1、底阀没打开或已淤塞； 2、吸水管路的阻力太大； 3、吸水高度太高。	1、校正或更換底阀； 2、清洗或更換吸水管路； 3、降低吸水高度。
三、泵不出水压力表显示有压力。	1、出水管路阻力太大； 2、旋转方向不对； 3、叶轮堵塞； 4、转速不够。	1、检査或缩短出水管路； 2、纠正电动机的旋转方向； 3、清洗叶轮； 4、提高转速。
四、流量不足或扬程太低。	1、叶轮或逬出水管路阻塞； 2、双吸密封环磨损过多，或叶轮损坏； 3、转速低于规定值。	1、清洗叶轮或管路； 2、更換损坏的另件； 3、调正至额定转速。
五、泵消耗的功率过大。	1、填料压得太紧； 2、叶轮与双吸密封坏磨擦； 3、流量过大。	1、拧松填料压盖； 2、检查原因，消除机械磨擦； 3、调节出水闸阀，使之在规定的范围内运转。
六、泵内部声音反常，泵不上水。	1、吸水管阻力过大； 2、吸水高度过高： 3、吸水处有空气吸入； 4、所吸送液体溫度过高； 5、流量过大而发生汽蚀现象。	1、清理吸水管及底阀； 2、降低吸水高度； 3、检杳底阀；降低吸水高度，堵塞漏气处； 5、降低液体温度；调节出水闸阀，使之在规定的性能范围内运转。
七、泵不正常振动。	1、泵发生汽蚀； 2．叶轮不平衝； 3、泵轴与电动机轴不同心； 4、底脚螺钉松动。	1、调节出水闸阀，使之在规定的性能范围内运转； 2、叶轮校正靜平衡： 3、校正泵轴与电动机轴的同轴度； 4、拧紧底脚螺钉。
八、轴承过热。	1、轴承内没有油； 2、泵轴与电机轴不在同一中心线上。	1、检査并溝洗轴承体，加润滑油； 2．校正两轴的同轴度使在同一中心线上。

进口单吸离心泵进口高温离心泵

If you are going to use a passage
If you are going to use a passage
Sure there isn't anything embarrassing
Sure there isn't anything embarrassing

How We Solve This Project

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostruds exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit

Thinking

There are many variations of passagai of Lorem Ipsum available but the ma jority have suffered

Research

There are many variations of passagai of Lorem Ipsum available but the ma jority have suffered

Wireframe

There are many variations of passagai of Lorem Ipsum available but the ma jority have suffered

Design

There are many variations of passagai of Lorem Ipsum available but the ma jority have suffered

进口双吸离心泵

一、进口双吸离心泵产品概述

二、进口双吸离心泵选型参数

三、进口双吸离心泵特点

四、进口双吸离心泵应用范围

五、进口双吸离心泵结构图

六、进口双吸离心泵带底座外形安装尺寸表

七、进口双吸离心泵不带底座外形安装尺寸表

八、进口双吸离心泵不带底座外形安装尺寸表

九、进口双吸离心泵不带底座外形安装尺寸表

十、进口双吸离心泵进出口法兰尺寸

十一、进口双吸离心泵结构图

十二、进口双吸离心泵主要零部件

十三、进口双吸离心泵性能参数

十四、进口双吸离心泵性能参数

十五、进口双吸离心泵性能参数

十六、双吸离心泵装配

十七、进口双吸离心泵安装

十八、进口双吸离心泵起动、运转、停止及保养

十九、进口双吸离心泵故障与排除

How We Solve This Project

Thinking

Research

Wireframe

Design

Get Started Instantly!

Request a Call Back Now

公司介绍

主营产品

行业新闻

portfolio details

进口双吸离心泵

一、进口双吸离心泵产品概述

二、进口双吸离心泵选型参数

三、进口双吸离心泵特点

四、进口双吸离心泵应用范围

五、进口双吸离心泵结构图

六、进口双吸离心泵带底座外形安装尺寸表

七、进口双吸离心泵不带底座外形安装尺寸表

八、进口双吸离心泵不带底座外形安装尺寸表

九、进口双吸离心泵不带底座外形安装尺寸表

十、进口双吸离心泵进出口法兰尺寸

十一、进口双吸离心泵结构图

十二、进口双吸离心泵主要零部件

十三、进口双吸离心泵性能参数

十四、进口双吸离心泵性能参数

十五、进口双吸离心泵性能参数

十六、双吸离心泵装配

十七、进口双吸离心泵安装

十八、进口双吸离心泵起动、运转、停止及保养

十九、进口双吸离心泵故障与排除

How We Solve This Project

Thinking

Research

Wireframe

Design

Get Started Instantly!

Request a Call Back Now

公司介绍

主营产品

行业新闻

Newsletter
